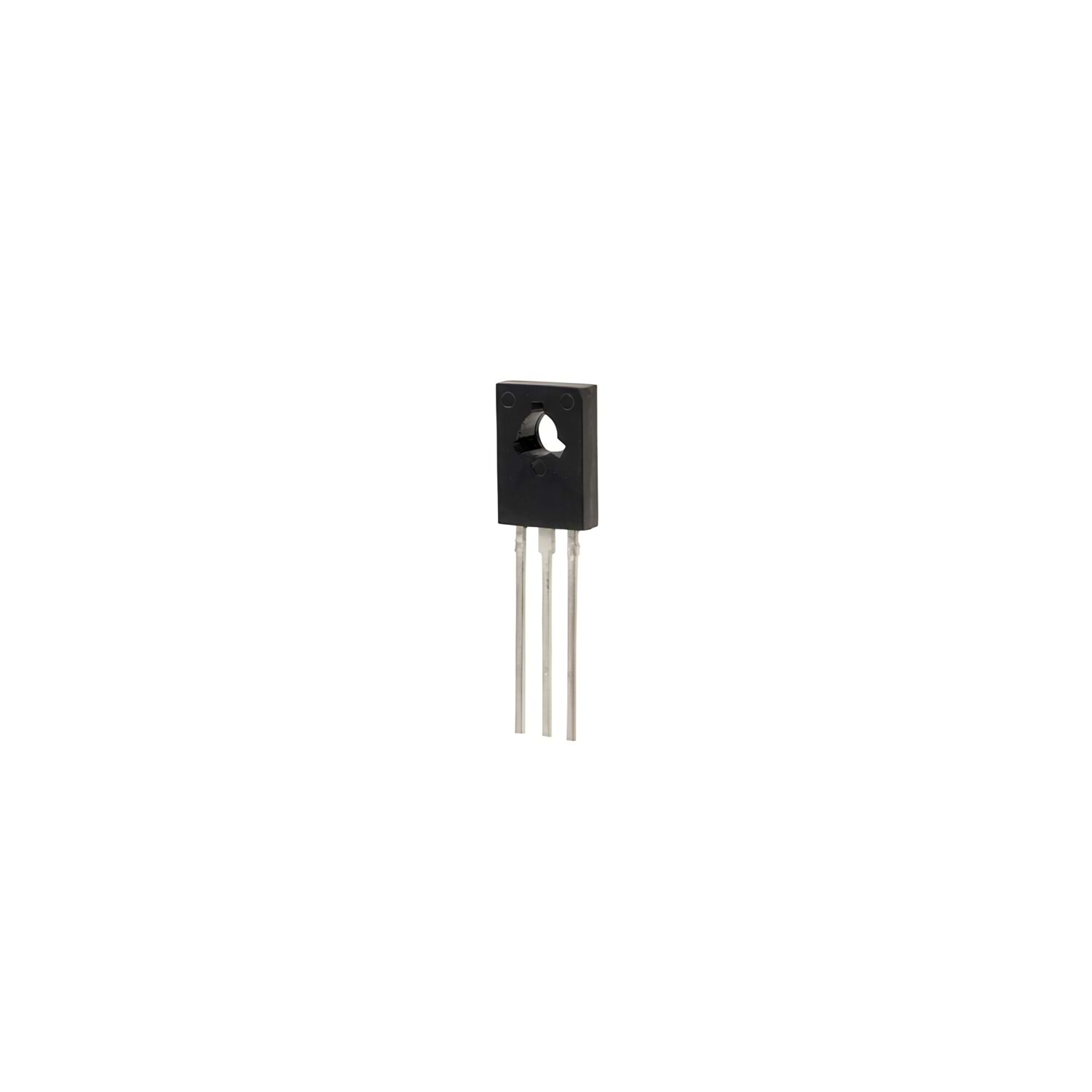

BD438 Transistör Silicon PNP-transistor Epitaxial-Base Power Amp., 45V 4A 36W TO-126

BD438 DATA SHEET

Type Designator: BD438

Material of Transistor: Si

Polarity: PNP

Maximum Collector Power Dissipation (Pc): 36 W

Maximum Collector-Base Voltage |Vcb|: 45 V

Maximum Collector-Emitter Voltage |Vce|: 45 V

Maximum Emitter-Base Voltage |Veb|: 5 V

Maximum Collector Current |Ic max|: 4 A

Max. Operating Junction Temperature (Tj): 150 °C

Transition Frequency (ft): 3 MHz

Forward Current Transfer Ratio (hFE), MIN: 40

Noise Figure, dB: -

Package: TO126



Bipolar Transistör (BJT) İçin Muadil Ürün Nasıl Seçilir?

Birçok bipolar transistör (BJT) vardır. Bunların çoğunun parametrelerinde benzerlik olan ve birbirinin yerine kullanılabilen birçok muadili bulunmaktadır. Bu nedenle transistör değiştirme arayışı genellikle herhangi bir zorluğa neden olmaz. Tabii ki en iyi seçenek, yanmış transistörü aynı şekilde değiştirmektir, ancak bozulan transistörü bulmak imkansızsa, yerine uygun bir muadil transistör seçmekte herhangi bir zorluk olmayacaktır.

Nelere Dikkat Etmelisiniz?

PDF-Datasheet'i açarak, öncelikle transistör tipini öğreneceğiz - bipolar veya alan efektli, p-n-p veya n-p-n, gövde çerçeve tipi, pinouts konumu.

Sayısal parametreler, her şeyden önce maksimum akım ve voltajdır. Transistör değiştirmek için muadil ürün seçerken maksimum akımı ve voltajı, orijinalinden büyük veya ona eşit olmalıdır.

Bipolar transistör için önemli bir parametre hFE akım transfer katsayısıdır. Transistör anahtar devrelerdeyse (açma-kapama talepleri) hFE gerekli katsayıya eşit veya daha büyük olmalıdır. Analog güçlendiricilerde veya benzeri cihazlarda ise hFE'ye yakın olması gerekir. Güç kaynaklarında, analog transistörler yakın hFE ile seçilmelidir. Ayrıca (çalışan transistör çift olarak değiştirilmelidir).

Cihazı açtıktan sonra transistörün sıcaklık modunu (ısıtma) kontrol etmek gerekir. Transistör aşırı sıcaksa, sorun hem transistörde hem de çalışmayan başka elemanlarda olabilir.

Bipolar Transistör (BJT) Kod Çözmenin Ana Parametreleri:

Yarı iletken malzeme: çoğu transistör germanyum veya silikon olacaktır. Diğer tipler geleneksel cihazlarda kullanılmaz.

Polarite: Diğer polaritenin bir transistörünü taktığınızda başarısız olur. Yani NPN transistör yerine PNP transistör kullanılmamaktadır.

Pc - Maksimum Güç Kapasitesi: Seçilen transistörün yeterli gücü dağıtabildiğinden emin olmak gerekir. Bu parametre, transistörün maksimum çalışma sıcaklığına bağlıdır - sıcaklık arttığında maksimum güç kapasitesi düşer. Dağıtma gücü yetersizse, transistörün diğer özellikleri kötüleşir, örneğin kollektör akımında keskin bir artış, bu da daha fazla ısınmaya ve çıkış transistörünün arızalanmasına neden olur.

Vcb - Arıza gerilimi p-n bağlantı değeri ile tanımlanan maksimum izin verilen kollektör-taban gerilimi. Kolektörün akımına ve transistörün sıcaklığına bağlıdır.

Vce - İzin verilen maksimum toplayıcı-yayıcı voltajı. Uce'nin üçüncü bir kollektör devre voltajına sahip olması gerekir. Şema talebi bir röle bobini ise diyot gibi transistör aşırı gerilimlerine karşı koruma sağlamak gerekir.

Ic - Maksimum DC toplayıcı akımı. Transistör akımı da %30'dan az olmayan bir rezervle alınır. Değeri, transistör sıcaklığına veya ortama bağlıdır.

Tj - PN-bağlantı maksimum sıcaklığı. Bu parametre, transistörün aşırı koşullarda, örneğin sıcaklığının 100 dereceye ulaşabileceği bir arabada çalışıp çalışmadığını dikkate almak önemlidir.

ft - Akım transfer katsayısının sınır frekansı - ortak emitörlü şemadaki akım transfer katsayısı modülünün bire yöneldiği frekans. Bu parametre önemlidir, çünkü giriş sinyalinin artan frekansı ile güçlendirme katsayısı azalır.

Cc - Toplayıcı bağlantı kapasitesi. Transistör hızı bu parametreye bağlıdır (yani ne kadar düşükse o kadar iyi).

hfe - Statik akım transfer katsayısı - Iс kollektör akımının Ib baz akımına oranı.

Sadece en önemli transistör parametreleri yukarıda açıklanmıştır. Üretici, veri sayfalarında birçok ek parametre belirtir: toplayıcı-yayıcı doyma gerilimi, izin verilen maksimum toplayıcı darbe akımı, ters emitör akımı, izin verilen maksimum taban akımı, vb.



TRANSİSTÖR KARŞILIKLARI

↓ Type	Code	Mat	Struct	Pc	Vcb	Vce	Veb	Ic	Tj	Ft	Hfe	Caps
2N6035		Si	PNP	40	60	60	5	4	150	25	750	TO126
2N6036		Si	PNP	40	80	80	5	4	150	25	750	TO126
2SB1054		Si	PNP	60	100	80	5	5	175		120	TO126
2SB1055		Si	PNP	70	120	100	5	6	175		120	TO126
2SB1056		Si	PNP	80	140	120	5	7	175		120	TO126
2SB1057		Si	PNP	100	150	130	6	9	175		120	TO126
2SB1088		Si	PNP	60	100	100	5	10	175		6000	TO126
2SB1112		Si	PNP	40	120	120	5	6	175		5000	TO126
2SB1113		Si	PNP	40	120	120	7	8	175		5000	TO126
2SB1153		Si	PNP	150	170	150	5	15	175		90	TO126
2SB1154		Si	PNP	70	130	100	5	10	175		90	TO126
2SB1155		Si	PNP	80	130	100	5	15	175		90	TO126
2SB1156		Si	PNP	100	130	100	5	20	175		90	TO126
2SB1157		Si	PNP	60	100	100	5	5	175		90	TO126
2SB1158		Si	PNP	70	120	120	5	6	175		90	TO126
2SB1159		Si	PNP	100	140	140	5	7	175		90	TO126
2SB1160		Si	PNP	100	150	150	5	9	175		90	TO126
2SB1161		Si	PNP	120	160	160	5	12	175		90	TO126
2SB1162		Si	PNP	120	160	160	5	12	175		90	TO126
2SB1163		Si	PNP	150	170	170	5	15	175		90	TO126
2SB1253		Si	PNP	50	130	130	5	6	175		15000	TO126
2SB1254		Si	PNP	70	160	160	5	7	175		15000	TO126
2SB1255		Si	PNP	100	160	160	5	8	175		15000	TO126
2SB1285		Si	PNP	100	100	100	5	15	175	25	2000	TO126
2SB1345		Si	PNP	80	100	100	5	7	175		160	TO126
2SB1347		Si	PNP	120	160	160	5	12	175		120	TO126
2SB1361		Si	PNP	100	150	150	5	9	175		120	TO126
2SB1371		Si	PNP	70	120	120	6	6	175		120	TO126
2SB1372		Si	PNP	80	140	140	6	7	175		120	TO126
2SB1373		Si	PNP	120	160	160	6	12	175		120	TO126
2SB1419		Si	PNP	120	160	160	5	12	175		90	TO126
2SB1429		Si	PNP	150	180	180	5	15	175	5	100	TO126
2SB1490		Si	PNP	100	160	140	5	7	185	10	5000	TO126
2SB570		Si	PNP	40	60	60	5	4	150		6000	TO126
2SB571		Si	PNP	40	80	80	5	4	150		6000	TO126
2SB576		Si	PNP	40	60	60	5	4	150		50	TO126
2SB577		Si	PNP	40	80	80	5	4	150		50	TO126
2SB582		Si	PNP	75	60	60	5	8	150		3000	TO126
2SB583		Si	PNP	75	80	80	5	8	150		3000	TO126
2SB584		Si	PNP	75	100	100	5	8	150		3000	TO126
2SB897		Si	PNP	80	100	100	5	10	150		5000	TO126
2SB965		Si	PNP	70	120	120	6	7	175		120	TO126
2SB966		Si	PNP	80	120	120	6	8	175		120	TO126
2SB975		Si	PNP	40	100	80	7	8	175		8000	TO126
2SB992		Si	PNP	40	100	80	5	7	175	5	140	TO126
2SB993		Si	PNP	40	70	50	5	7	175	5	140	TO126
2SB995		Si	PNP	40	100	100	6	5	175	3	140	TO126
2SB997		Si	PNP	40	100	100	5	7	175		6000	TO126
2SB998		Si	PNP	40	80	80	5	7	175		6000	TO126
2SB999		Si	PNP	40	60	60	5	7	175		6000	TO126
2T7534B		Si	PNP	40	45		5	4	150	3	50	TO126
2T7534C		Si	PNP	40	45		5	4	150	3	100	TO126
2T7536B		Si	PNP	40	60		5	4	150	3	50	TO126
2T7536C		Si	PNP	40	60		5	4	150	3	100	TO126
2T7538B		Si	PNP	40	80		5	4	150	3	50	TO126
2T7538C		Si	PNP	40	80		5	4	150	3	100	TO126
3N440GP		Si	PNP	36	60	60	5	4	150		40	TO126T
BD332		Si	PNP	60	60	80	5	6	150	4	750	TO126
BD334		Si	PNP	60	80	80	5	6	150	4	750	TO126
BD336		Si	PNP	60	100	100	5	6	150	4	750	TO126
BD338		Si	PNP	60	120	120		6	150	7	750	TO126
BD438		Si	PNP	36	45	45	5	4	150	3	40	TO126
BD684		Si	PNP	40	120	120	5	4	150	7	750	TO126
ECG2346		Si	PNP	60		120		6	150		750	TO126
ECG258		Si	PNP	70		80		5	150		750	TO126
ECG260		Si	PNP	75		100		8	150		250	TO126
ECG378		Si	PNP	50	80	80		10	150	50	60	TO126
GD340		Si	PNP	36	45	45	5	4	150	3	40	TO126
HB857		Si	PNP	40	70	50	5	4	150	15(TYP)	60	TO126
HBD682		Si	PNP	40	100	100	5	4	150		750	TO126F
HSBD438		Si	PNP	36	45	45	5	4	150	3	40	TO126
HSBD440		Si	PNP	36	60	60	5	4	150	3	40	TO126
HSBD442		Si	PNP	36	80	80	5	4	150	3	40	TO126
KSE700		Si	PNP	40	60	60	5	4	150		750	TO126
KSE701		Si	PNP	40	60	60	5	4	150		750	TO126
KSE702		Si	PNP	40	80	80	5	4	150		750	TO126
KSE703		Si	PNP	40	80	80	5	4	150		750	TO126
MJE1090		Si	PNP	70	60	60	5	5	150	4	750	TO126
MJE1091		Si	PNP	70	60	60	5	5	150	4	750	TO126
MJE1092		Si	PNP	70	80	80	5	5	150	4	750	TO126
MJE1093		Si	PNP	70	80	80	5	5	150	4	750	TO126
MJE700		Si	PNP	40	80	60	5	4	150		750	TO126
MJE700G	JE700	Si	PNP	40	60	60	5	4	150		100	TO126
MJE701		Si	PNP	40	60	60	5	4	150		750	TO126
MJE702		Si	PNP	40	80	80	5	4	150		750	TO126
MJE702G	JE702	Si	PNP	40	80	80	5	4	150		100	TO126
MJE703		Si	PNP	40	80	80	5	4	150		750	TO126
MJE703G	JE703	Si	PNP	40	80	80	5	4	150		100	TO126
NTE2346		Si	PNP	60	120	120	5	6			750	TO126
NTE254		Si	PNP	40	80	80	5	4			2000	TO126
SGS125		Si	PNP	65	60	60		5	175		1000	TO126
SGS126		Si	PNP	65	80	80		5	175		1000	TO126
SGS127		Si	PNP	65	100	100		5	175		1000	TO126
SGS135		Si	PNP	65	60	60		8	175		1000	TO126
SGS136		Si	PNP	65	80	80		8	175		1000	TO126
SGS137		Si	PNP	65	100	100		8	175		1000	TO126
TIP127L		Si	PNP	40	100	100	5	5	150		1000	TO126





Diğer BD SERİSİ TRANSİSTÖR Ürün Çeşitlerimizi BD SERİSİ  Kategorisinde Bulabilirsiniz.

NOT: Ürün görseli temsilidir.
