BD435 Transistör Silicon NPN-transistor Epitaxial-Base Power Amp., 32V 4A 36W TO-126

BD435 DATA SHEET

Type Designator: BD435

Material of Transistor: Si

Polarity: NPN

Maximum Collector Power Dissipation (Pc): 36 W

Maximum Collector-Base Voltage |Vcb|: 32 V

Maximum Collector-Emitter Voltage |Vce|: 32 V

Maximum Emitter-Base Voltage |Veb|: 5 V

Maximum Collector Current |Ic max|: 4 A

Max. Operating Junction Temperature (Tj): 150 °C

Transition Frequency (ft): 3 MHz

Forward Current Transfer Ratio (hFE), MIN: 50

Noise Figure, dB: -

Package: TO126



Bipolar Transistör (BJT) İçin Muadil Ürün Nasıl Seçilir?

Birçok bipolar transistör (BJT) vardır. Bunların çoğunun parametrelerinde benzerlik olan ve birbirinin yerine kullanılabilen birçok muadili bulunmaktadır. Bu nedenle transistör değiştirme arayışı genellikle herhangi bir zorluğa neden olmaz. Tabii ki en iyi seçenek, yanmış transistörü aynı şekilde değiştirmektir, ancak bozulan transistörü bulmak imkansızsa, yerine uygun bir muadil transistör seçmekte herhangi bir zorluk olmayacaktır.

Nelere Dikkat Etmelisiniz?

PDF-Datasheet'i açarak, öncelikle transistör tipini öğreneceğiz - bipolar veya alan efektli, p-n-p veya n-p-n, gövde çerçeve tipi, pinouts konumu.

Sayısal parametreler, her şeyden önce maksimum akım ve voltajdır. Transistör değiştirmek için muadil ürün seçerken maksimum akımı ve voltajı, orijinalinden büyük veya ona eşit olmalıdır.

Bipolar transistör için önemli bir parametre hFE akım transfer katsayısıdır. Transistör anahtar devrelerdeyse (açma-kapama talepleri) hFE gerekli katsayıya eşit veya daha büyük olmalıdır. Analog güçlendiricilerde veya benzeri cihazlarda ise hFE'ye yakın olması gerekir. Güç kaynaklarında, analog transistörler yakın hFE ile seçilmelidir. Ayrıca (çalışan transistör çift olarak değiştirilmelidir).

Cihazı açtıktan sonra transistörün sıcaklık modunu (ısıtma) kontrol etmek gerekir. Transistör aşırı sıcaksa, sorun hem transistörde hem de çalışmayan başka elemanlarda olabilir.

Bipolar Transistör (BJT) Kod Çözmenin Ana Parametreleri:

Yarı iletken malzeme: çoğu transistör germanyum veya silikon olacaktır. Diğer tipler geleneksel cihazlarda kullanılmaz.

Polarite: Diğer polaritenin bir transistörünü taktığınızda başarısız olur. Yani NPN transistör yerine PNP transistör kullanılmamaktadır.

Pc - Maksimum Güç Kapasitesi: Seçilen transistörün yeterli gücü dağıtabildiğinden emin olmak gerekir. Bu parametre, transistörün maksimum çalışma sıcaklığına bağlıdır - sıcaklık arttığında maksimum güç kapasitesi düşer. Dağıtma gücü yetersizse, transistörün diğer özellikleri kötüleşir, örneğin kollektör akımında keskin bir artış, bu da daha fazla ısınmaya ve çıkış transistörünün arızalanmasına neden olur.

Vcb - Arıza gerilimi p-n bağlantı değeri ile tanımlanan maksimum izin verilen kollektör-taban gerilimi. Kolektörün akımına ve transistörün sıcaklığına bağlıdır.

Vce - İzin verilen maksimum toplayıcı-yayıcı voltajı. Uce'nin üçüncü bir kollektör devre voltajına sahip olması gerekir. Şema talebi bir röle bobini ise diyot gibi transistör aşırı gerilimlerine karşı koruma sağlamak gerekir.

Ic - Maksimum DC toplayıcı akımı. Transistör akımı da %30'dan az olmayan bir rezervle alınır. Değeri, transistör sıcaklığına veya ortama bağlıdır.

Tj - PN-bağlantı maksimum sıcaklığı. Bu parametre, transistörün aşırı koşullarda, örneğin sıcaklığının 100 dereceye ulaşabileceği bir arabada çalışıp çalışmadığını dikkate almak önemlidir.

ft - Akım transfer katsayısının sınır frekansı - ortak emitörlü şemadaki akım transfer katsayısı modülünün bire yöneldiği frekans. Bu parametre önemlidir, çünkü giriş sinyalinin artan frekansı ile güçlendirme katsayısı azalır.

Cc - Toplayıcı bağlantı kapasitesi. Transistör hızı bu parametreye bağlıdır (yani ne kadar düşükse o kadar iyi).

hfe - Statik akım transfer katsayısı - Iс kollektör akımının Ib baz akımına oranı.

Sadece en önemli transistör parametreleri yukarıda açıklanmıştır. Üretici, veri sayfalarında birçok ek parametre belirtir: toplayıcı-yayıcı doyma gerilimi, izin verilen maksimum toplayıcı darbe akımı, ters emitör akımı, izin verilen maksimum taban akımı, vb.



TRANSİSTÖR KARŞILIKLARI

↓ Type	Code	Mat	Struct	Pc	Vcb	Vce	Veb	Ic	Tj	Ft	Hfe	Caps
2N6037		Si	NPN	40	40	40	5	4	150	25	750	TO126
2N6038		Si	NPN	40	60	60	5	4	150	25	750	TO126
2N6039		Si	NPN	40	80	80	5	4	150	25	750	TO126
2SC2665		Si	NPN	55	100		6	4	150	10	90	TO126
2SC2749A		Si	NPN	100	500		7	10	150		50	TO126
2SC2751		Si	NPN	120	500	400	7	15	175		100	TO126
2SC2751A		Si	NPN	120	500			15	175		120	TO126
2SC2823		Si	NPN	70	120			7	150		120	TO126
2SC2825		Si	NPN	70	80		6	6	150	18	800	TO126
2SD1210		Si	NPN	80	150			10	150		5000	TO126
2SD1288		Si	NPN	70	120			7	150		60	TO126
2SD1289		Si	NPN	80	120			8	150		60	TO126
2SD1296		Si	NPN	100	150			15	150		12000	TO126
2SD1297		Si	NPN	100	150			25	150		12000	TO126
2SD1298		Si	NPN	150	500			10	150		600	TO126
2SD1299		Si	NPN	100	150			15	150		5000	TO126
2SD1308		Si	NPN	40	150			8	150		6000	TO126
2SD1309		Si	NPN	40	150			8	150		6000	TO126
2SD1311		Si	NPN	40	100			4	150		65	TO126
2SD1457		Si	NPN	60	100			6	175		4000	TO126
2SD1485		Si	NPN	60	100			5	150	20	80	TO126
2SD1486		Si	NPN	70	120			6	150	20	80	TO126
2SD1487		Si	NPN	80	140			7	150	20	80	TO126
2SD1488		Si	NPN	100	150			9	150	20	80	TO126
2SD1514		Si	NPN	100	100			15	150		4000	TO126
2SD1515		Si	NPN	100	200			15	150		4000	TO126
2SD1566		Si	NPN	60	150			10	150		9000	TO126
2SD1612		Si	NPN	40	120			6	150		5000	TO126
2SD1613		Si	NPN	40	120			8	150		5000	TO126
2SD1680		Si	NPN	70	330	200		7	150		60	TO126
2SD1831		Si	NPN	70	100			10	150		1000	TO126
2SD1839		Si	NPN	80	365			5	150		20000	TO126
2SD2155		Si	NPN	150	180	180	5	15	150	10	55	TO126
2SD2250		Si	NPN	100	160	140		7	150		6000	TO126
2SD2384		Si	NPN	100	140	140	5	7	150	30	20000	TO126
2SD2384A		Si	NPN	100	140	140	5	7	150	30	6000	TO126
2SD2384B		Si	NPN	100	140	140	5	7	150	30	12000	TO126
2SD2384C		Si	NPN	100	140	140	5	7	150	30	25000	TO126
2SD2385		Si	NPN	120	140	140	5	8	150	30	17000	TO126
2SD2385A		Si	NPN	120	140	140	5	8	150	30	7000	TO126
2SD2385B		Si	NPN	120	140	140	5	8	150	30	12000	TO126
2SD2385C		Si	NPN	120	140	140	5	8	150	30	22000	TO126
2SD479		Si	NPN	40	40		5	4	150		6000	TO126
2SD480		Si	NPN	40	60		5	4	150		6000	TO126
2SD481		Si	NPN	40	80		5	4	150		6000	TO126
2SD485		Si	NPN	40	40		5	4	150		50	TO126
2SD486		Si	NPN	40	60		5	4	150		50	TO126
2SD487		Si	NPN	40	80		5	4	150		50	TO126
2SD882U-P		Si	NPN	36	120	100	6	4	150	3	100	TO126
2T7533B		Si	NPN	40	45		5	4	150	3	50	TO126
2T7533C		Si	NPN	40	45		5	4	150	3	100	TO126
2T7535B		Si	NPN	40	60		5	4	150	3	50	TO126
2T7535C		Si	NPN	40	60		5	4	150	3	100	TO126
2T7537B		Si	NPN	40	80		5	4	150	3	50	TO126
2T7537C		Si	NPN	40	80		5	4	150	3	100	TO126
BD283		Si	NPN	36	32	32	5	4	150	3	85	TO126
BD331		Si	NPN	60	60	60	5	6	150	4	750	TO126
BD333		Si	NPN	60	80	80	5	6	150	4	750	TO126
BD335		Si	NPN	60	100	100	5	6	150	4	750	TO126
BD337		Si	NPN	60	120	120		6	150	7	750	TO126
BD435		Si	NPN	36	32	32	5	4	150	3	50	TO126
BD435-10		Si	NPN	36	32	32	5	4	150	3	63	TO126
BD435-16		Si	NPN	36	32	32	5	4	150	3	100	TO126
BD435-25		Si	NPN	36	32	32	5	4	150	3	160	TO126
BD435A		Si	NPN	36	32	32	5	4	150	3	100	TO126
BD435B		Si	NPN	36	32	32	5	4	150	3	160	TO126
BD435C		Si	NPN	36	32	32	5	4	150	3	250	TO126
BD675BPL		Si	NPN	40	45	45	5	4	150	260	800	TO126
BD683		Si	NPN	40	140	120	5	4	150	7	750	TO126
BTD2195T3		Si	NPN	40	130	120	5	4	150		1000	TO126
ECG2340		Si	NPN	45		60		8	150		2000	TO126
ECG2345		Si	NPN	60		120		6	150		750	TO126
ECG257		Si	NPN	70		80		5	150		750	TO126
ECG259		Si	NPN	75		100		8	150		250	TO126
FH681		Si	NPN	40	100	100	5	4	150		750	TO126
HBD681		Si	NPN	40	100	100	5	4	150		750	TO126F
HD122		Si	NPN	40	100	100	5	5	150		1000	TO126ML
KSE800		Si	NPN	40	60	60	5	4	150		750	TO126
KSE801		Si	NPN	40	60	60	5	4	150		750	TO126
KSE802		Si	NPN	40	80	80	5	4	150		750	TO126
KSE803		Si	NPN	40	80	80	5	4	150		750	TO126
MJE1100		Si	NPN	70	60	60	5	5	150	4	750	TO126
MJE1101		Si	NPN	70	60	60	5	5	150	4	750	TO126
MJE1102		Si	NPN	70	80	80	5	5	150	4	750	TO126
MJE1103		Si	NPN	70	80	80	5	5	150	4	750	TO126
MJE800		Si	NPN	40	60	60	5	4	150		750	TO126
MJE800G	JE800	Si	NPN	40	60	60	5	4	150		100	TO126
MJE801		Si	NPN	40	60	60	5	4	150		750	TO126
MJE802		Si	NPN	40	80	80	5	4	150		750	TO126
MJE802G	JE802	Si	NPN	40	80	80	5	4	150		100	TO126
MJE803		Si	NPN	40	80	80	5	4	150		750	TO126
MJE803G	JE803	Si	NPN	40	80	80	5	4	150		100	TO126
NTE2345		Si	NPN	60	120	120	5	6			750	TO126
SGS120		Si	NPN	65	60	60		5	175		1000	TO126
SGS121		Si	NPN	65	80	80		5	175		1000	TO126
SGS122		Si	NPN	65	100	100		5	175		1000	TO126
SGS130		Si	NPN	65	60	60		8	175		1000	TO126
SGS131		Si	NPN	65	80	80		8	175		1000	TO126
SGS132		Si	NPN	65	100	100		8	175		1000	TO126
SGS6386		Si	NPN	65	60	40		8	175		1000	TO126
SGS6387		Si	NPN	65	80	60		10	175		1000	TO126
SGS6388		Si	NPN	65	100	80		10	175		1000	TO126
ST2SD882U-P		Si	NPN	36	120	100	6	4	150	3	100	TO126
TIP122L		Si	NPN	40	100	100	5	5	150		1000	TO126





Diğer BD SERİSİ TRANSİSTÖR Ürün Çeşitlerimizi BD SERİSİ  Kategorisinde Bulabilirsiniz.

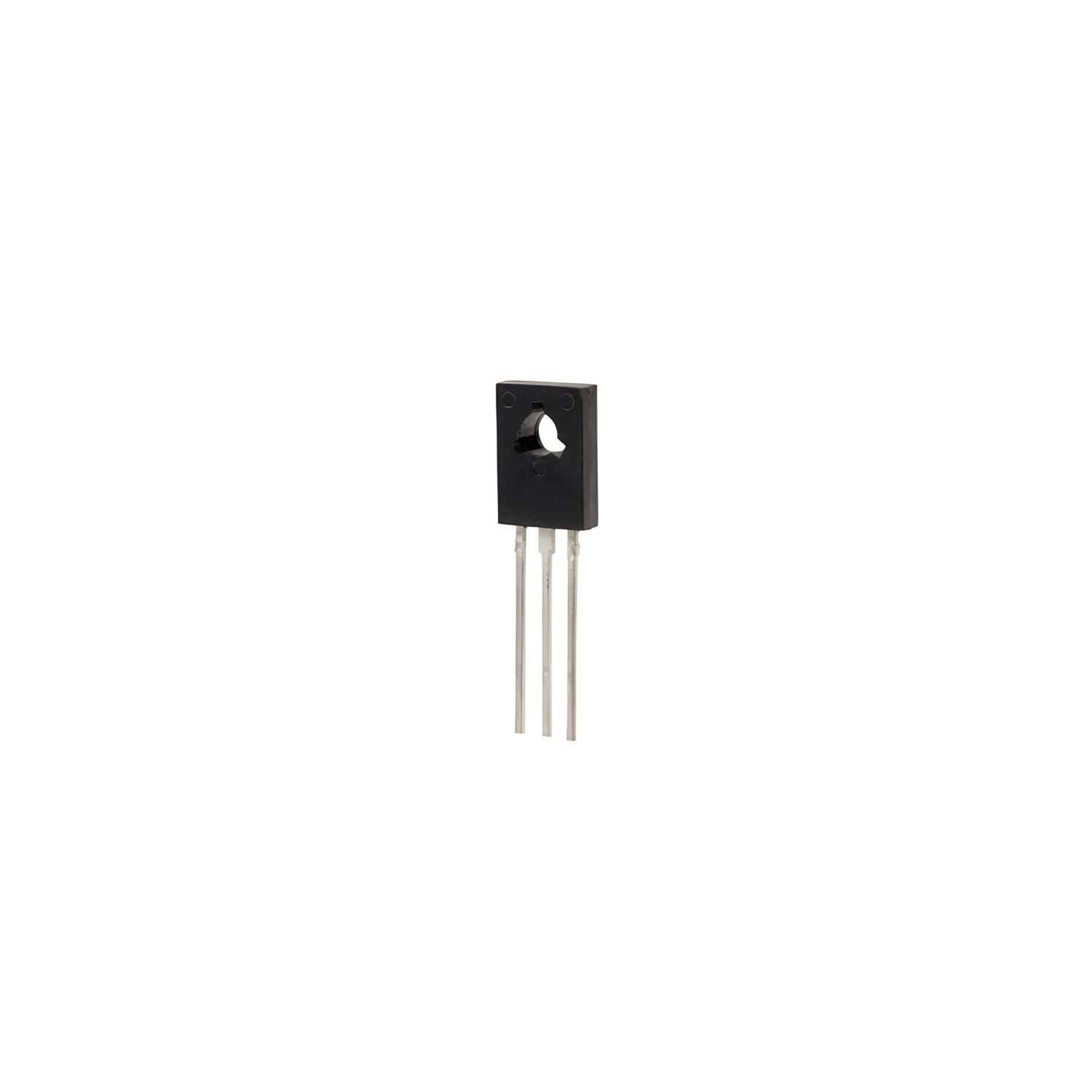

NOT: Ürün görseli temsilidir.
