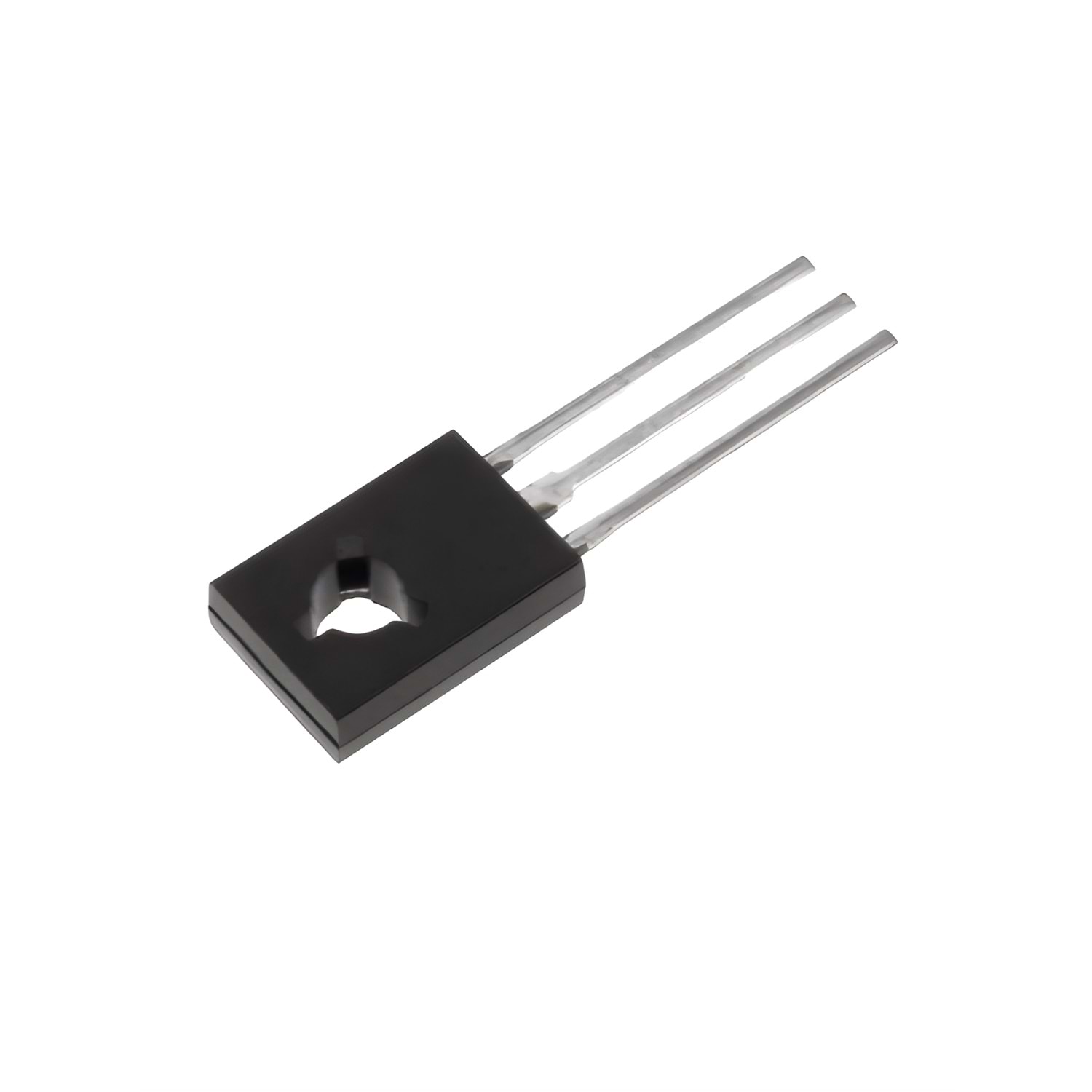

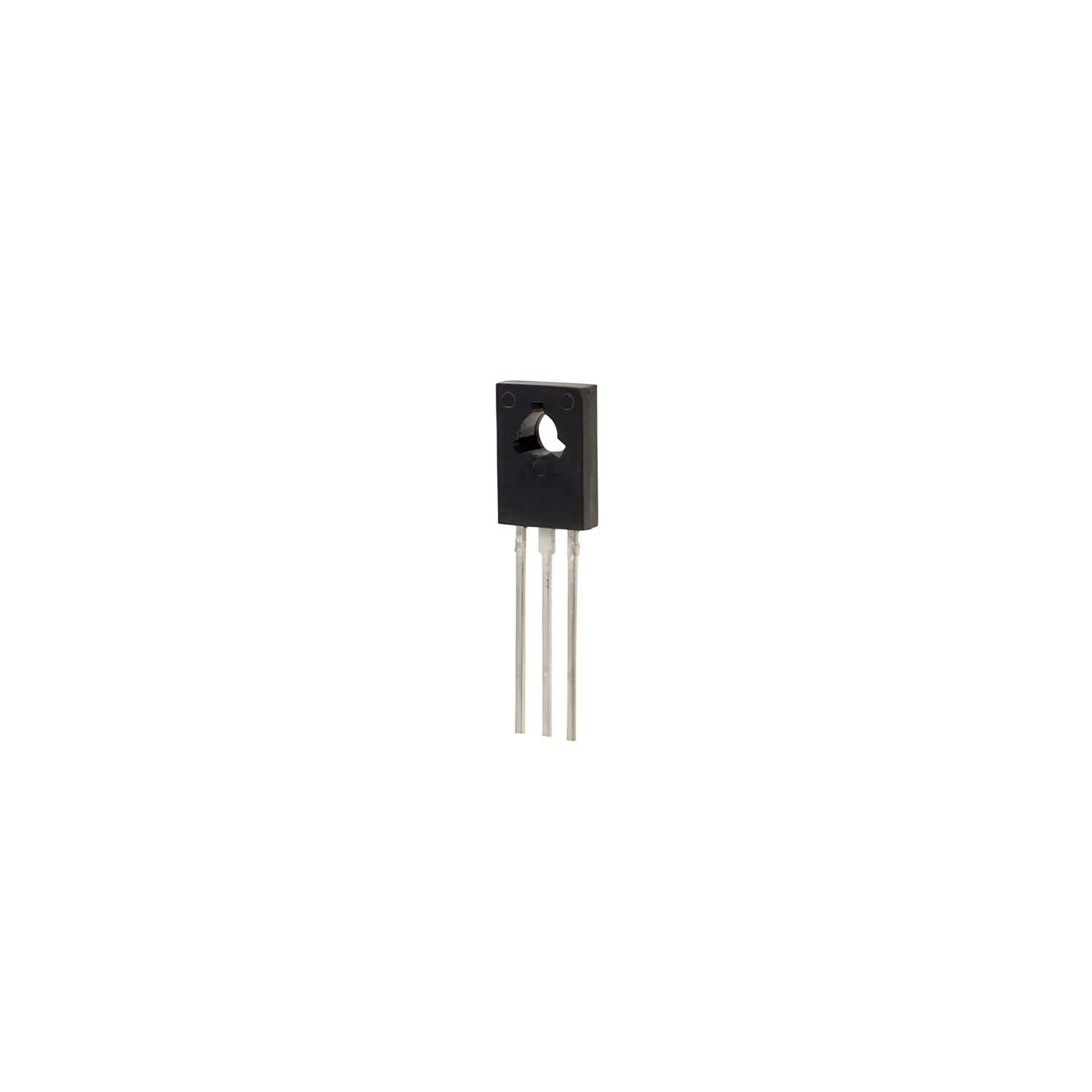

BD878 Transistör NPN BJT TO-126

BD878 DATA SHEET

Type Designator: BD878

Material of Transistor: Si

Polarity: NPN

Maximum Collector Power Dissipation (Pc): 9 W

Maximum Collector-Base Voltage |Vcb|: 80 V

Maximum Collector-Emitter Voltage |Vce|: 60 V

Maximum Emitter-Base Voltage |Veb|: 5 V

Maximum Collector Current |Ic max|: 1 A

Max. Operating Junction Temperature (Tj): 150 °C

Transition Frequency (ft): 100 MHz

Forward Current Transfer Ratio (hFE), MIN: 4000

Noise Figure, dB: -

Package: TO126



Bipolar Transistör (BJT) İçin Muadil Ürün Nasıl Seçilir?

Birçok bipolar transistör (BJT) vardır. Bunların çoğunun parametrelerinde benzerlik olan ve birbirinin yerine kullanılabilen birçok muadili bulunmaktadır. Bu nedenle transistör değiştirme arayışı genellikle herhangi bir zorluğa neden olmaz. Tabii ki en iyi seçenek, yanmış transistörü aynı şekilde değiştirmektir, ancak bozulan transistörü bulmak imkansızsa, yerine uygun bir muadil transistör seçmekte herhangi bir zorluk olmayacaktır.

Nelere Dikkat Etmelisiniz?

PDF-Datasheet'i açarak, öncelikle transistör tipini öğreneceğiz - bipolar veya alan efektli, p-n-p veya n-p-n, gövde çerçeve tipi, pinouts konumu.

Sayısal parametreler, her şeyden önce maksimum akım ve voltajdır. Transistör değiştirmek için muadil ürün seçerken maksimum akımı ve voltajı, orijinalinden büyük veya ona eşit olmalıdır.

Bipolar transistör için önemli bir parametre hFE akım transfer katsayısıdır. Transistör anahtar devrelerdeyse (açma-kapama talepleri) hFE gerekli katsayıya eşit veya daha büyük olmalıdır. Analog güçlendiricilerde veya benzeri cihazlarda ise hFE'ye yakın olması gerekir. Güç kaynaklarında, analog transistörler yakın hFE ile seçilmelidir. Ayrıca (çalışan transistör çift olarak değiştirilmelidir).

Cihazı açtıktan sonra transistörün sıcaklık modunu (ısıtma) kontrol etmek gerekir. Transistör aşırı sıcaksa, sorun hem transistörde hem de çalışmayan başka elemanlarda olabilir.

Bipolar Transistör (BJT) Kod Çözmenin Ana Parametreleri:

Yarı iletken malzeme: çoğu transistör germanyum veya silikon olacaktır. Diğer tipler geleneksel cihazlarda kullanılmaz.

Polarite: Diğer polaritenin bir transistörünü taktığınızda başarısız olur. Yani NPN transistör yerine PNP transistör kullanılmamaktadır.

Pc - Maksimum Güç Kapasitesi: Seçilen transistörün yeterli gücü dağıtabildiğinden emin olmak gerekir. Bu parametre, transistörün maksimum çalışma sıcaklığına bağlıdır - sıcaklık arttığında maksimum güç kapasitesi düşer. Dağıtma gücü yetersizse, transistörün diğer özellikleri kötüleşir, örneğin kollektör akımında keskin bir artış, bu da daha fazla ısınmaya ve çıkış transistörünün arızalanmasına neden olur.

Vcb - Arıza gerilimi p-n bağlantı değeri ile tanımlanan maksimum izin verilen kollektör-taban gerilimi. Kolektörün akımına ve transistörün sıcaklığına bağlıdır.

Vce - İzin verilen maksimum toplayıcı-yayıcı voltajı. Uce'nin üçüncü bir kollektör devre voltajına sahip olması gerekir. Şema talebi bir röle bobini ise diyot gibi transistör aşırı gerilimlerine karşı koruma sağlamak gerekir.

Ic - Maksimum DC toplayıcı akımı. Transistör akımı da %30'dan az olmayan bir rezervle alınır. Değeri, transistör sıcaklığına veya ortama bağlıdır.

Tj - PN-bağlantı maksimum sıcaklığı. Bu parametre, transistörün aşırı koşullarda, örneğin sıcaklığının 100 dereceye ulaşabileceği bir arabada çalışıp çalışmadığını dikkate almak önemlidir.

ft - Akım transfer katsayısının sınır frekansı - ortak emitörlü şemadaki akım transfer katsayısı modülünün bire yöneldiği frekans. Bu parametre önemlidir, çünkü giriş sinyalinin artan frekansı ile güçlendirme katsayısı azalır.

Cc - Toplayıcı bağlantı kapasitesi. Transistör hızı bu parametreye bağlıdır (yani ne kadar düşükse o kadar iyi).

hfe - Statik akım transfer katsayısı - Iс kollektör akımının Ib baz akımına oranı.

Sadece en önemli transistör parametreleri yukarıda açıklanmıştır. Üretici, veri sayfalarında birçok ek parametre belirtir: toplayıcı-yayıcı doyma gerilimi, izin verilen maksimum toplayıcı darbe akımı, ters emitör akımı, izin verilen maksimum taban akımı, vb.



TRANSİSTÖR KARŞILIKLARI

↓ Type	Code	Mat	Struct	Pc	Vcb	Vce	Veb	Ic	Tj	Ft	Hfe	Caps
2SC4341		Si	NPN	10	80			2	150		10000	TO126
2SC4342		Si	NPN	12	150			3	150		10000	TO126
2SD1210		Si	NPN	80	150			10	150		5000	TO126
2SD1296		Si	NPN	100	150			15	150		12000	TO126
2SD1297		Si	NPN	100	150			25	150		12000	TO126
2SD1299		Si	NPN	100	150			15	150		5000	TO126
2SD1308		Si	NPN	40	150			8	150		6000	TO126
2SD1309		Si	NPN	40	150			8	150		6000	TO126
2SD1376		Si	NPN	20	120	120	7	1.5	150		15000	TO126
2SD1376K		Si	NPN	20	120	120	7	1.5	150		15000	TO126
2SD1438		Si	NPN	15	80	80	8	2	150	100	4000	TO126
2SD1457		Si	NPN	60	100			6	175		4000	TO126
2SD1514		Si	NPN	100	100			15	150		4000	TO126
2SD1515		Si	NPN	100	200			15	150		4000	TO126
2SD1566		Si	NPN	60	150			10	150		9000	TO126
2SD1612		Si	NPN	40	120			6	150		5000	TO126
2SD1613		Si	NPN	40	120			8	150		5000	TO126
2SD1638		Si	NPN	10	100			1.6	150		10000	TO126
2SD1640		Si	NPN	10	120			2	150		4000	TO126
2SD1692G		Si	NPN	15	150	100	8	3	150		14000	TO126
2SD1692Y		Si	NPN	15	150	100	8	3	150		7000	TO126
2SD1693		Si	NPN	15	80	60	8	3	150		4000	TO126
2SD1708		Si	NPN	10	120			2	150		6000	TO126
2SD1814		Si	NPN	30	120			10	150		5000	TO126
2SD1839		Si	NPN	80	365			5	150		20000	TO126
2SD1923		Si	NPN	25	80			4	150		5000	TO126
2SD1924		Si	NPN	25	80			8	150		5000	TO126
2SD1925		Si	NPN	25	120			3	150		5000	TO126
2SD1926		Si	NPN	30	200	200		10	150		5000	TO126
2SD1927		Si	NPN	25	120	120		6	150		5000	TO126
2SD2019		Si	NPN	10	150	80	8	1.5	150		25000	TO126
2SD2039		Si	NPN	15	100			2	150		4000	TO126
2SD2043		Si	NPN	25	120			6	150		10000	TO126
2SD2250		Si	NPN	100	160	140		7	150		6000	TO126
2SD481		Si	NPN	40	80		5	4	150		6000	TO126
2SD985		Si	NPN	10	150	60	8	1.5	150		15000	TO126
2SD985O		Si	NPN	10	150	60	8	1.5	175		7000	TO126
2SD985Y		Si	NPN	10	150	60	8	1.5	175		20000	TO126
2SD986		Si	NPN	10	150	80	8	1.5	150		15000	TO126
2SD986O		Si	NPN	10	150	80	8	1.5	175		7000	TO126
2SD986Y		Si	NPN	10	150	80	8	1.5	150		20000	TO126
2SD998		Si	NPN	10	100		5	1.5	150		7000	TO126
BD877		Si	NPN	9	80	60	5	1	150	100	4000	TO126
BD878		Si	NPN	9	80	60	5	1	150	100	4000	TO126
BD879		Si	NPN	9	100	100	5	1	150	100	4000	TO126
BD880		Si	NPN	9	100	100	5	1	150	100	4000	TO126
ECG2338		Si	NPN	10		60		2	150		4000	TO126
KSD1692G		Si	NPN	15	150	100	8	3	150		14000	TO126
KSD1692Y		Si	NPN	15	150	100	8	3	150		7000	TO126
KSD1693		Si	NPN	15	80	60	8	3	150		4000	TO126
KSD985		Si	NPN	10	150	60	8	1.5	150		8000	TO126
KSD985O		Si	NPN	10	150	60	8	1.5	150		7000	TO126
KSD985Y		Si	NPN	10	150	60	8	1.5	150		20000	TO126
KSD986		Si	NPN	10	150	80	8	1.5	150		8000	TO126
KSD986O		Si	NPN	10	150	80	8	1.5	150		7000	TO126
KSD986Y		Si	NPN	10	150	80	8	1.5	150		20000	TO126





Diğer BD SERİSİ TRANSİSTÖR Ürün Çeşitlerimizi BD SERİSİ  Kategorisinde Bulabilirsiniz.

NOT: Ürün görseli temsilidir.
