2SC1827 Transistör NPN BJT TO-220

2SC1827 DATA SHEET

Type Designator: 2SC1827

Material of Transistor: Si

Polarity: NPN

Maximum Collector Power Dissipation (Pc): 30 W

Maximum Collector-Base Voltage |Vcb|: 100 V

Maximum Collector-Emitter Voltage |Vce|: 80 V

Maximum Emitter-Base Voltage |Veb|: 6 V

Maximum Collector Current |Ic max|: 4 A

Max. Operating Junction Temperature (Tj): 175 °C

Transition Frequency (ft): 5 MHz

Forward Current Transfer Ratio (hFE), MIN: 40

Noise Figure, dB: -

Package: TO220





Bipolar Transistör (BJT) İçin Muadil Ürün Nasıl Seçilir?

Birçok bipolar transistör (BJT) vardır. Bunların çoğunun parametrelerinde benzerlik olan ve birbirinin yerine kullanılabilen birçok muadili bulunmaktadır. Bu nedenle transistör değiştirme arayışı genellikle herhangi bir zorluğa neden olmaz. Tabii ki en iyi seçenek, yanmış transistörü aynı şekilde değiştirmektir, ancak bozulan transistörü bulmak imkansızsa, yerine uygun bir muadil transistör seçmekte herhangi bir zorluk olmayacaktır.

Nelere Dikkat Etmelisiniz?

PDF-Datasheet'i açarak, öncelikle transistör tipini öğreneceğiz - bipolar veya alan efektli, p-n-p veya n-p-n, gövde çerçeve tipi, pinouts konumu.

Sayısal parametreler, her şeyden önce maksimum akım ve voltajdır. Transistör değiştirmek için muadil ürün seçerken maksimum akımı ve voltajı, orijinalinden büyük veya ona eşit olmalıdır.

Bipolar transistör için önemli bir parametre hFE akım transfer katsayısıdır. Transistör anahtar devrelerdeyse (açma-kapama talepleri) hFE gerekli katsayıya eşit veya daha büyük olmalıdır. Analog güçlendiricilerde veya benzeri cihazlarda ise hFE'ye yakın olması gerekir. Güç kaynaklarında, analog transistörler yakın hFE ile seçilmelidir. Ayrıca (çalışan transistör çift olarak değiştirilmelidir).

Cihazı açtıktan sonra transistörün sıcaklık modunu (ısıtma) kontrol etmek gerekir. Transistör aşırı sıcaksa, sorun hem transistörde hem de çalışmayan başka elemanlarda olabilir.

Bipolar Transistör (BJT) Kod Çözmenin Ana Parametreleri:

Yarı iletken malzeme: çoğu transistör germanyum veya silikon olacaktır. Diğer tipler geleneksel cihazlarda kullanılmaz.

Polarite: Diğer polaritenin bir transistörünü taktığınızda başarısız olur. Yani NPN transistör yerine PNP transistör kullanılmamaktadır.

Pc - Maksimum Güç Kapasitesi: Seçilen transistörün yeterli gücü dağıtabildiğinden emin olmak gerekir. Bu parametre, transistörün maksimum çalışma sıcaklığına bağlıdır - sıcaklık arttığında maksimum güç kapasitesi düşer. Dağıtma gücü yetersizse, transistörün diğer özellikleri kötüleşir, örneğin kollektör akımında keskin bir artış, bu da daha fazla ısınmaya ve çıkış transistörünün arızalanmasına neden olur.

Vcb - Arıza gerilimi p-n bağlantı değeri ile tanımlanan maksimum izin verilen kollektör-taban gerilimi. Kolektörün akımına ve transistörün sıcaklığına bağlıdır.

Vce - İzin verilen maksimum toplayıcı-yayıcı voltajı. Uce'nin üçüncü bir kollektör devre voltajına sahip olması gerekir. Şema talebi bir röle bobini ise diyot gibi transistör aşırı gerilimlerine karşı koruma sağlamak gerekir.

Ic - Maksimum DC toplayıcı akımı. Transistör akımı da %30'dan az olmayan bir rezervle alınır. Değeri, transistör sıcaklığına veya ortama bağlıdır.

Tj - PN-bağlantı maksimum sıcaklığı. Bu parametre, transistörün aşırı koşullarda, örneğin sıcaklığının 100 dereceye ulaşabileceği bir arabada çalışıp çalışmadığını dikkate almak önemlidir.

ft - Akım transfer katsayısının sınır frekansı - ortak emitörlü şemadaki akım transfer katsayısı modülünün bire yöneldiği frekans. Bu parametre önemlidir, çünkü giriş sinyalinin artan frekansı ile güçlendirme katsayısı azalır.

Cc - Toplayıcı bağlantı kapasitesi. Transistör hızı bu parametreye bağlıdır (yani ne kadar düşükse o kadar iyi).

hfe - Statik akım transfer katsayısı - Iс kollektör akımının Ib baz akımına oranı.

Sadece en önemli transistör parametreleri yukarıda açıklanmıştır. Üretici, veri sayfalarında birçok ek parametre belirtir: toplayıcı-yayıcı doyma gerilimi, izin verilen maksimum toplayıcı darbe akımı, ters emitör akımı, izin verilen maksimum taban akımı, vb.

TRANSİSTÖR KARŞILIKLARI

↓ Type	Code	Mat	Struct	Pc	Vcb	Vce	Veb	Ic	Tj	Ft	Hfe	Caps
2SC1827		Si	NPN	30	100	80	6	4	175	5	40	TO220
2SC2810		Si	NPN	50	300			7	200	20	60	TO220
2SC2907		Si	NPN	40	400		7	5	175		150	TO220
2SC3047		Si	NPN	40	850	500	7	6	175		40	TO220
2SC3087		Si	NPN	50	800	500	7	5	175		60	TO220
2SC4053		Si	NPN	50	600	450	7	5	180	20	40	TO220
2SC4055		Si	NPN	60	600	450	7	8	180	20	100	TO220
2SC4105N		Si	NPN	40	500	400	7	4	175	20	60	TO220
2SC4106N		Si	NPN	50	500	400	7	7	175	20	60	TO220
2SC4553		Si	NPN	30	100			7.5	175	100	160	TO220
2SC4554		Si	NPN	30	100			15	175	100	200	TO220
2SC4559		Si	NPN	40	500	400		7	175		150	TO220
2SC4849		Si	NPN	30	250	120	12	7		20	100	TO220FA
2SD1025		Si	NPN	50	200	200		8	175		3000	TO220
2SD1026		Si	NPN	100	100	100		15	175		3000	TO220
2SD1027		Si	NPN	100	200	200		15	175		3000	TO220
2SD1169		Si	NPN	40	150			5	175		10000	TO220
2SD1170		Si	NPN	70	120			5	175		4000	TO220
2SD1315		Si	NPN	40	150			15	175		5000	TO220
2SD560		Si	NPN	30	150	100	7	5	175		3000	TO220
2SD866		Si	NPN	40	130	80	7	7	175	30	60	TO220
2SD866A		Si	NPN	40	150	80	7	7	180	30	60	TO220
BDS16		Si	NPN	90		120		15	200	30	40	TO220
BDS17		Si	NPN	90		150		15	200	30	40	TO220
BDS20		Si	NPN	50		80		5	200	8	1000	TO220
BEL406		Si	NPN	60		200		7	175	10	40	TO220
BEL407		Si	NPN	60		150		7	175	10	40	TO220
BEL866B		Si	NPN	40		100		7	175	30	60	TO220
BUF405AFP		Si	NPN	39	1000	450	7	7.5			100	TO220F
BUL52B		Si	NPN	50	800	500		6	200		40	TO220
BUL53A		Si	NPN	45	700	300		9	200		40	TO220
BUL53B		Si	NPN	45	550	250		12	200		40	TO220
BUL55B		Si	NPN	50	550	250		4	200		40	TO220
BUT55		Si	NPN	105	400	400		12	200		40	TO220
BUT60		Si	NPN	125	200	125		15	200		40	TO220
BUT62		Si	NPN	125	400	300		15	200		40	TO220
CN102		Si	NPN	60		130		10		80	2000	TO220
CSD2495		Si	NPN	30		110		6		60	5000	TO220
ECG380		Si	NPN	80	150	120		7	175	6	60	TO220
ECG54		Si	NPN	50	150	150		8	175	70	100	TO220
FJP5554		Si	NPN	70	1050	400	15	4			45	TO220
KTD1352		Si	NPN	30		80		4	175		40	TO220
KTD3055		Si	NPN	40		120		10	175		55	TO220
KTD525		Si	NPN	40		100		5	175		40	TO220
KTD686		Si	NPN	30		80		4	175		2000	TO220
MJE15032		Si	NPN	50		250		8		30	50	TO220
MJE15034		Si	NPN	50		350		4		30	100	TO220
MJF44H11		Si	NPN	50		80		10			60	TO220FP
NTE2315		Si	NPN	60	400	200	6	8			125	TO220
NTE2543		Si	NPN	40	300	250	20	6			2000	TO220
NTE2547		Si	NPN	30	110	100	6	8			4000	TO220
SGSD00020		Si	NPN	70	650	400		8	175		1000	TO220
SGSD93E		Si	NPN	80	160	140		12	175		1000	TO220
SGSD93F		Si	NPN	80	180	160		12	175		1000	TO220
SGSD93G		Si	NPN	80	200	180		12	175		1000	TO220
SGSF321		Si	NPN	70	850	400		5	175			TO220
SGSF323		Si	NPN	70	850	450		5	175			TO220
SGSF324		Si	NPN	70	1200	600		4	175			TO220
SGSF341		Si	NPN	85	850	400		10	175			TO220
SGSF343		Si	NPN	85	1000	450		8	175			TO220
SGSF344		Si	NPN	85	1200	600		7	175			TO220
SM2174		Si	NPN	80		80		15	200	20	1000	TO220
SM2175		Si	NPN	60		400		15	200	20	200	TO220
T06		Si	NPN	60	400	200	6	10			80	TO220



Diğer 2SC SERİSİ TRANSİSTÖR Ürün Çeşitlerimizi 2SC SERİSİ Kategorisinde bulabilirsiniz.

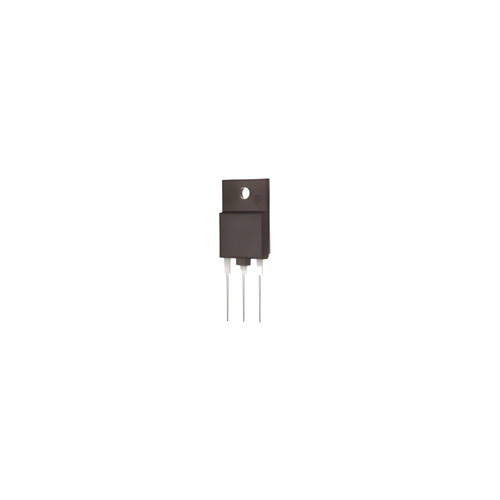

NOT: Ürün görseli temsilidir.
