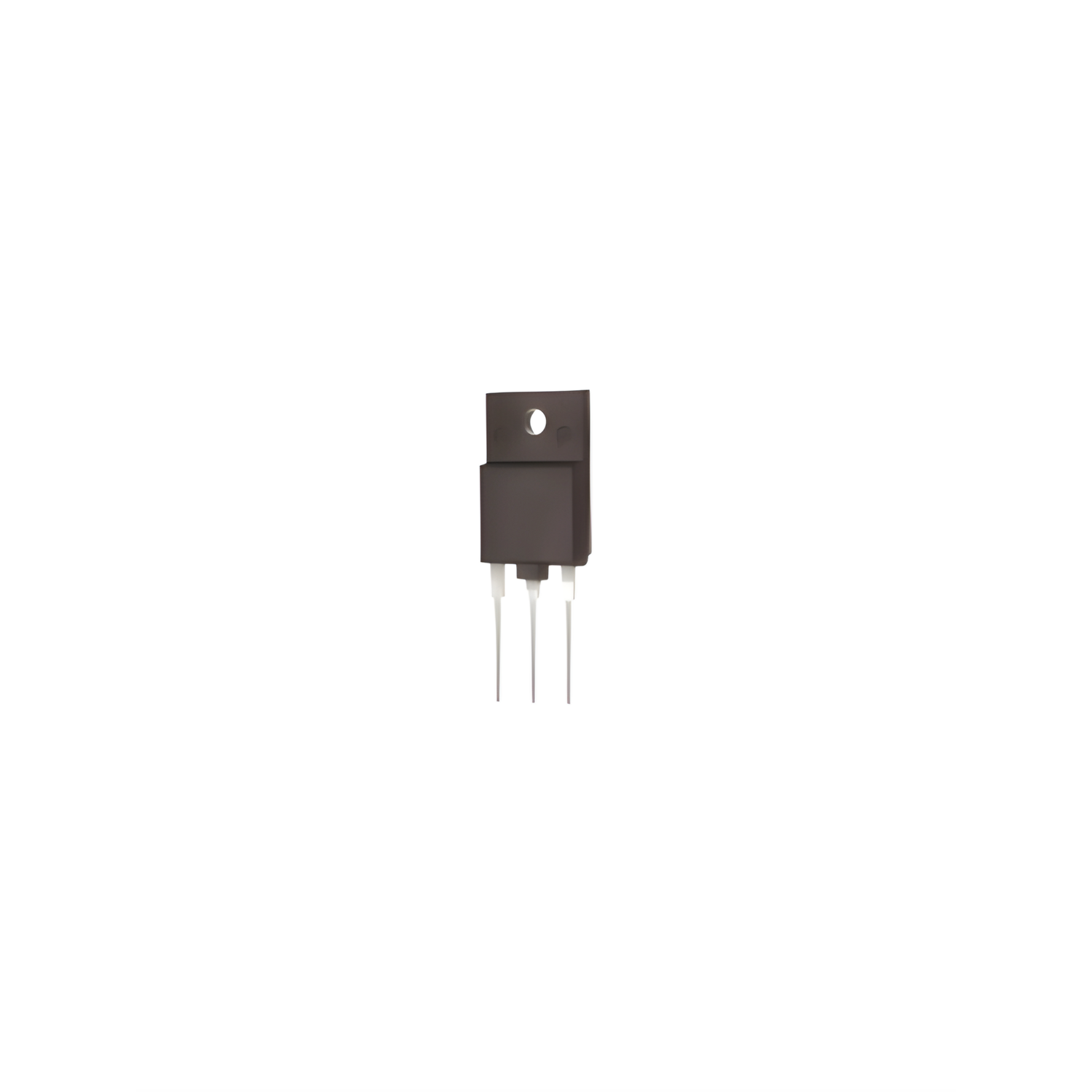

2SA1908 Transistör PNP BJT TO-3PF

2SA1908 DATA SHEET

Type Designator: 2SA1908

Material of Transistor: Si

Polarity: PNP

Maximum Collector Power Dissipation (Pc): 75 W

Maximum Collector-Emitter Voltage |Vce|: 120 V

Maximum Collector Current |Ic max|: 8 A

Max. Operating Junction Temperature (Tj): 150 °C

Transition Frequency (ft): 20 MHz

Forward Current Transfer Ratio (hFE), MIN: 50

Noise Figure, dB: -

Package: TO3-P



Bipolar Transistör (BJT) İçin Muadil Ürün Nasıl Seçilir?

Birçok bipolar transistör (BJT) vardır. Bunların çoğunun parametrelerinde benzerlik olan ve birbirinin yerine kullanılabilen birçok muadili bulunmaktadır. Bu nedenle transistör değiştirme arayışı genellikle herhangi bir zorluğa neden olmaz. Tabii ki en iyi seçenek, yanmış transistörü aynı şekilde değiştirmektir, ancak bozulan transistörü bulmak imkansızsa, yerine uygun bir muadil transistör seçmekte herhangi bir zorluk olmayacaktır.

Nelere Dikkat Etmelisiniz?

PDF-Datasheet'i açarak, öncelikle transistör tipini öğreneceğiz - bipolar veya alan efektli, p-n-p veya n-p-n, gövde çerçeve tipi, pinouts konumu.

Sayısal parametreler, her şeyden önce maksimum akım ve voltajdır. Transistör değiştirmek için muadil ürün seçerken maksimum akımı ve voltajı, orijinalinden büyük veya ona eşit olmalıdır.

Bipolar transistör için önemli bir parametre hFE akım transfer katsayısıdır. Transistör anahtar devrelerdeyse (açma-kapama talepleri) hFE gerekli katsayıya eşit veya daha büyük olmalıdır. Analog güçlendiricilerde veya benzeri cihazlarda ise hFE'ye yakın olması gerekir. Güç kaynaklarında, analog transistörler yakın hFE ile seçilmelidir. Ayrıca (çalışan transistör çift olarak değiştirilmelidir).

Cihazı açtıktan sonra transistörün sıcaklık modunu (ısıtma) kontrol etmek gerekir. Transistör aşırı sıcaksa, sorun hem transistörde hem de çalışmayan başka elemanlarda olabilir.

Bipolar Transistör (BJT) Kod Çözmenin Ana Parametreleri:

Yarı iletken malzeme: çoğu transistör germanyum veya silikon olacaktır. Diğer tipler geleneksel cihazlarda kullanılmaz.

Polarite: Diğer polaritenin bir transistörünü taktığınızda başarısız olur. Yani NPN transistör yerine PNP transistör kullanılmamaktadır.

Pc - Maksimum Güç Kapasitesi: Seçilen transistörün yeterli gücü dağıtabildiğinden emin olmak gerekir. Bu parametre, transistörün maksimum çalışma sıcaklığına bağlıdır - sıcaklık arttığında maksimum güç kapasitesi düşer. Dağıtma gücü yetersizse, transistörün diğer özellikleri kötüleşir, örneğin kollektör akımında keskin bir artış, bu da daha fazla ısınmaya ve çıkış transistörünün arızalanmasına neden olur.

Vcb - Arıza gerilimi p-n bağlantı değeri ile tanımlanan maksimum izin verilen kollektör-taban gerilimi. Kolektörün akımına ve transistörün sıcaklığına bağlıdır.

Vce - İzin verilen maksimum toplayıcı-yayıcı voltajı. Uce'nin üçüncü bir kollektör devre voltajına sahip olması gerekir. Şema talebi bir röle bobini ise diyot gibi transistör aşırı gerilimlerine karşı koruma sağlamak gerekir.

Ic - Maksimum DC toplayıcı akımı. Transistör akımı da %30'dan az olmayan bir rezervle alınır. Değeri, transistör sıcaklığına veya ortama bağlıdır.

Tj - PN-bağlantı maksimum sıcaklığı. Bu parametre, transistörün aşırı koşullarda, örneğin sıcaklığının 100 dereceye ulaşabileceği bir arabada çalışıp çalışmadığını dikkate almak önemlidir.

ft - Akım transfer katsayısının sınır frekansı - ortak emitörlü şemadaki akım transfer katsayısı modülünün bire yöneldiği frekans. Bu parametre önemlidir, çünkü giriş sinyalinin artan frekansı ile güçlendirme katsayısı azalır.

Cc - Toplayıcı bağlantı kapasitesi. Transistör hızı bu parametreye bağlıdır (yani ne kadar düşükse o kadar iyi).

hfe - Statik akım transfer katsayısı - Iс kollektör akımının Ib baz akımına oranı.

Sadece en önemli transistör parametreleri yukarıda açıklanmıştır. Üretici, veri sayfalarında birçok ek parametre belirtir: toplayıcı-yayıcı doyma gerilimi, izin verilen maksimum toplayıcı darbe akımı, ters emitör akımı, izin verilen maksimum taban akımı, vb.

TRANSİSTÖR KARŞILIKLARI

↓ Type	Code	Mat	Struct	Pc	Vce	Ic	Tj	Ft	Hfe	Caps
2SA1186		Si	PNP	100	150	10	150	60	50	TO3P
2SA1186O		Si	PNP	100	150	10	150	60	50	TO3P
2SA1186P		Si	PNP	100	150	10	150	60	70	TO3P
2SA1186Y		Si	PNP	100	150	10	150	60	90	TO3P
2SA1294		Si	PNP	130	230	15	150	35	50	TO3P
2SA1294O		Si	PNP	130	230	15	150	35	50	TO3P
2SA1294Y		Si	PNP	130	230	15	150	35	70	TO3P
2SA1303		Si	PNP	125	150	14	150	50	50	TO3P
2SA1303O		Si	PNP	125	150	14	150	50	50	TO3P
2SA1303P		Si	PNP	125	150	14	150	50	70	TO3P
2SA1303Y		Si	PNP	125	150	14	150	50	90	TO3P
2SA1386		Si	PNP	130	160	15	150	40	50	TO3P
2SA1386A		Si	PNP	130	180	15	150	40	50	TO3P
2SA1386AO		Si	PNP	130	180	15	150	40	50	TO3P
2SA1386AP		Si	PNP	130	180	15	150	40	70	TO3P
2SA1386AY		Si	PNP	130	180	15	150	40	90	TO3P
2SA1386B		Si	PNP	130	160	15	150	40	50	TO3P
2SA1386B-A		Si	PNP	130	180	15	150	40	50	TO3P
2SA1386O		Si	PNP	130	160	15	150	40	50	TO3P
2SA1386P		Si	PNP	130	160	15	150	40	70	TO3P
2SA1386Y		Si	PNP	130	160	15	150	40	90	TO3P
2SA1492		Si	PNP	130	180	15	150	20	50	TO3P
2SA1492O		Si	PNP	130	180	15	150	20	50	TO3P
2SA1492P		Si	PNP	130	180	15	150	20	70	TO3P
2SA1492Y		Si	PNP	130	180	15	150	20	90	TO3P
2SA1673		Si	PNP	85	180	15	150	20	50	TO3P
2SA1673O		Si	PNP	85	180	15	150	20	50	TO3P
2SA1673P		Si	PNP	85	180	15	150	20	70	TO3P
2SA1673Y		Si	PNP	85	180	15	150	20	90	TO3P
2SA1694		Si	PNP	80	120	8	150	20	50	TO3P
2SA1694O		Si	PNP	80	120	8	150	20	50	TO3P
2SA1694P		Si	PNP	80	120	8	150	20	70	TO3P
2SA1694Y		Si	PNP	80	120	8	150	20	90	TO3P
2SA1695		Si	PNP	100	140	10	150	20	50	TO3P
2SA1695O		Si	PNP	100	140	10	150	20	50	TO3P
2SA1695P		Si	PNP	100	140	10	150	20	70	TO3P
2SA1695Y		Si	PNP	100	140	10	150	20	90	TO3P
2SA1860		Si	PNP	80	150	14	150	50	50	TO3P
2SA1908		Si	PNP	75	120	8	150	20	50	TO3P
2SA1909		Si	PNP	80	140	10	150	20	50	TO3PF
2SA1940		Si	PNP	80	120	8	150	30	55	TO3PN
2SA1941		Si	PNP	100	140	10	150	30	55	TO3PN
2SA1942		Si	PNP	120	160	12	150	30	55	TO3PL
2SA1962	A1962	Si	PNP	130	230	15	150	30	55	TO3PN
2SA1986		Si	PNP	150	230	15	150	30	55	TO3PN
2SA1987		Si	PNP	180	230	15	150	30	55	TO3PL
2SA2120	A2120	Si	PNP	200	200	12	150	25	55	TO3PN
2SA2121		Si	PNP	220	200	15	150	25	55	TO3PL
2SA2151		Si	PNP	160	200	15	150	20	50	TO3P
2SA2151A		Si	PNP	160	230	15	150	20	50	TO3P
2SB1317		Si	PNP	150	180	15	175		120	TO3P
2SB1420		Si	PNP	80	120	16	150	50	2000	TO3P
2SB1494		Si	PNP	120	120	25	150		2000	TO3P
2SB1559		Si	PNP	80	150	8	150	80	10000	TO3P
2SB1560		Si	PNP	100	150	10	150	55	10000	TO3P
2SB1587	FP1016	Si	PNP	75	150	8	150	80	5000	TO3PF
2SB1588		Si	PNP	80	150	10	150	55	10000	TO3P
2SB1594		Si	PNP	150	160	10	150	30	3000	TO3PL
2SB1647		Si	PNP	130	150	15	150	70	10000	TO3P
2SB1649		Si	PNP	85	150	15	150	70	10000	TO3P
2SB1682	B1682	Si	PNP	100	160	8	150	35	5000	TO3PN
2STA1694		Si	PNP	80	120	8	150	20	70	TO3P
2STA1695		Si	PNP	100	140	10	150	20	70	TO3P
2STA1962		Si	PNP	150	230	15	150	30	80	TO3P
2STA2120		Si	PNP	200	250	17	150	25	80	TO3P
3CA168		Si	PNP	80	120	8	150		100	TO3P
3CA1943		Si	PNP	150	250	17	150	30	55	TO3P TO3PL
A1941		Si	PNP	100	160	10	150	30	55	TO3PN
CSA1301OF		Si	PNP	90	160	12	150	30	80	TO3P
CSA1301RF		Si	PNP	90	160	12	150	30	55	TO3P
CSA1302F		Si	PNP	90	200	15		25	55	TO3P
CSA1302OF		Si	PNP	90	200	15		25	80	TO3P
CSA1302RF		Si	PNP	90	200	15		25	55	TO3P
CSA1943F		Si	PNP	90	160	12	150	30	55	TO3P
CSA1943FO		Si	PNP	90	160	12	150	30	80	TO3P
CSA1943FR		Si	PNP	90	160	12	150	30	55	TO3P
CSC1943F		Si	PNP	90	160	12		30	55	TO3P
FJA4210		Si	PNP	100	140	10			50	TO3PN
FJA4213		Si	PNP	130	250	17			55	TO3PN
FJAF4210		Si	PNP	80	140	10	150	30	50	TO3PF
FTA1943		Si	PNP	150	230	15	150	30	55	TO3PN
HA1695		Si	PNP	100	140	10	150	20(TYP)	50	TO3P
HA1943		Si	PNP	150	230	15	150	30(TYP)	55	TO3P
HA1962		Si	PNP	130	230	15	150	30(TYP)	55	TO3P
KTA1695		Si	PNP	100	140	10	150	20	55	TO3P(N)
KTA1940		Si	PNP	80	120	10	150	30	55	TO3P(N)
KTA1962		Si	PNP	130	230	15	150	30	55	TO3P(N)
KTA1962A		Si	PNP	130	230	15	150	30	55	TO3P(N)
KTB2510		Si	PNP	100	150	10	150		5000	TO3P(N)
KTB2530		Si	PNP	100	150	10	150	50	15000	TO3P(N)
KTB688		Si	PNP	80	120	10	175		55	TO3P
KTB778		Si	PNP	80	120	10	175		55	TO3P
KTB817		Si	PNP	100	140	12	175		60	TO3P
KTC5242A		Si	PNP	130	230	15	150	30	55	TO3P(N)
MG9410		Si	PNP	200	230	15	150	35	70	TO3P
MG9410-R		Si	PNP	200	260	15	150	35	70	TO3P
MG9411		Si	PNP	300	230	18	150	35	70	TO3P
MG9411-R		Si	PNP	300	260	18	150	35	70	TO3P
MJL1302A		Si	PNP	200	260	15		30	75	TO3PBL TO264
MJL4302A		Si	PNP	230	350	15		35	80	TO3PBL TO264
NJW0302		Si	NPN*PNP	150	250	15		30	75	TO3P
NJW0302G		Si	PNP	150	250	15	150	30	75	TO3P
NJW1302		Si	NPN*PNP	200	250	15		30	75	TO3P
NJW1302G		Si	PNP	200	250	15	150	30	75	TO3P
NTE2542		Si	PNP	120	120	25			2000	TO3P
NTE2560		Si	PNP	75	120	16			2000	TO3P
PMA1302		Si	PNP	150	200	15	150	25	55	TO3PL
PMA1516		Si	PNP	130	180	12	150	25	55	TO3PI
STD01P		Si	PNP	100	150	10	150		5000	TO3P5PIN MT100
STD03P		Si	PNP	160	160	15	150		5000	TO3P5PIN
TTA0001		Si	PNP	150	160	18	150	30	80	TO3PN
TTA0002		Si	PNP	180	160	18	150	30	80	TO3PL
TTA1943		Si	PNP	150	230	15	150	30	80	TO3PL





Diğer 2SA SERİSİ TRANSİSTÖR Ürün Çeşitlerimizi 2SA SERİSİ Kategorisinde bulabilirsiniz.

NOT: Ürün görseli temsilidir.
