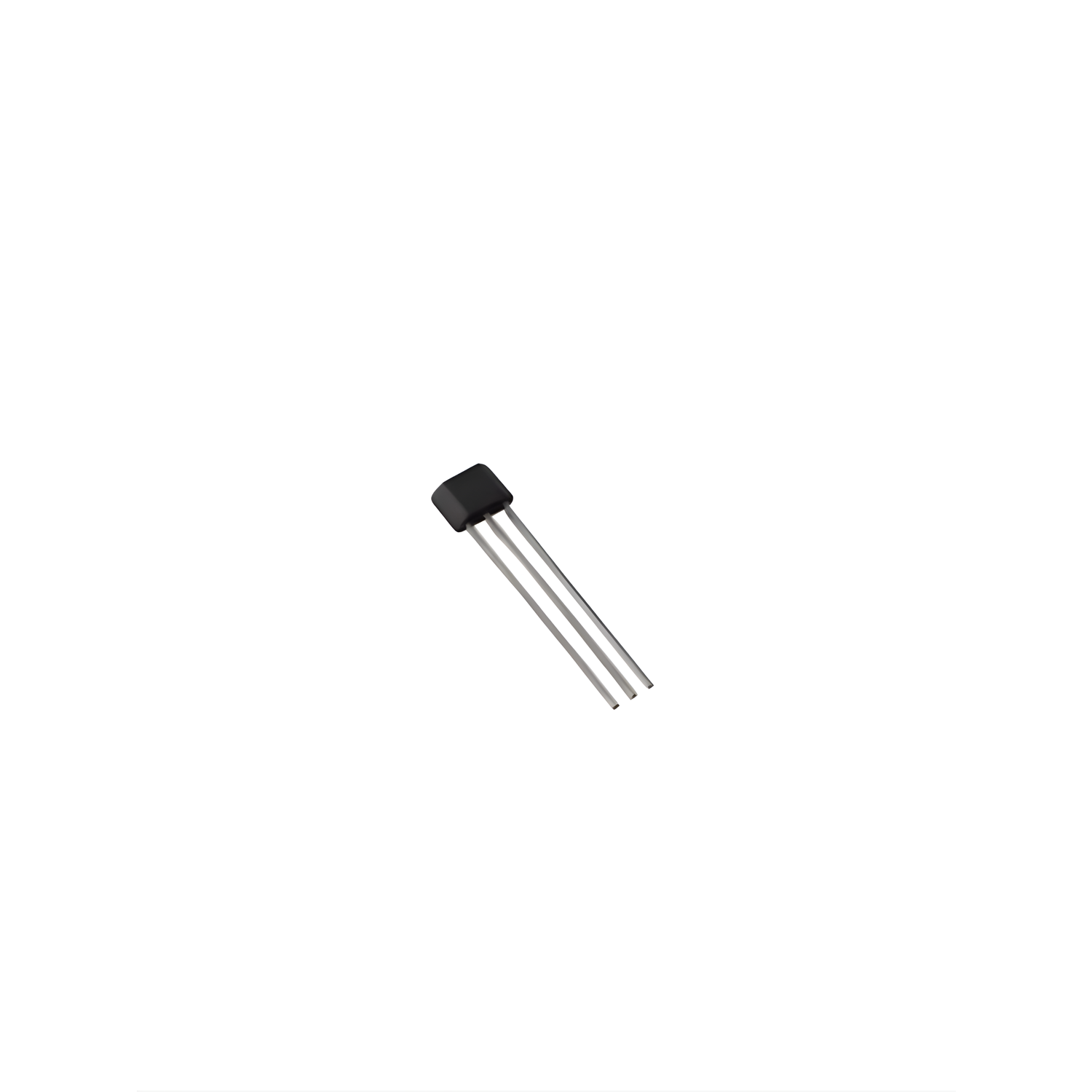

2SA1175 Transistör PNP BJT TO-92S

2SA1175 DATA SHEET

Type Designator: 2SA1175

Material of Transistor: Si

Polarity: PNP

Maximum Collector Power Dissipation (Pc): 0.3 W

Maximum Collector-Base Voltage |Vcb|: 60 V

Maximum Emitter-Base Voltage |Veb|: 5 V

Maximum Collector Current |Ic max|: 0.1 A

Max. Operating Junction Temperature (Tj): 135 °C

Transition Frequency (ft): 180 MHz

Collector Capacitance (Cc): 4.5 pF

Forward Current Transfer Ratio (hFE), MIN: 200

Noise Figure, dB: -

Package: TO92



Bipolar Transistör (BJT) İçin Muadil Ürün Nasıl Seçilir?

Birçok bipolar transistör (BJT) vardır. Bunların çoğunun parametrelerinde benzerlik olan ve birbirinin yerine kullanılabilen birçok muadili bulunmaktadır. Bu nedenle transistör değiştirme arayışı genellikle herhangi bir zorluğa neden olmaz. Tabii ki en iyi seçenek, yanmış transistörü aynı şekilde değiştirmektir, ancak bozulan transistörü bulmak imkansızsa, yerine uygun bir muadil transistör seçmekte herhangi bir zorluk olmayacaktır.

Nelere Dikkat Etmelisiniz?

PDF-Datasheet'i açarak, öncelikle transistör tipini öğreneceğiz - bipolar veya alan efektli, p-n-p veya n-p-n, gövde çerçeve tipi, pinouts konumu.

Sayısal parametreler, her şeyden önce maksimum akım ve voltajdır. Transistör değiştirmek için muadil ürün seçerken maksimum akımı ve voltajı, orijinalinden büyük veya ona eşit olmalıdır.

Bipolar transistör için önemli bir parametre hFE akım transfer katsayısıdır. Transistör anahtar devrelerdeyse (açma-kapama talepleri) hFE gerekli katsayıya eşit veya daha büyük olmalıdır. Analog güçlendiricilerde veya benzeri cihazlarda ise hFE'ye yakın olması gerekir. Güç kaynaklarında, analog transistörler yakın hFE ile seçilmelidir. Ayrıca (çalışan transistör çift olarak değiştirilmelidir).

Cihazı açtıktan sonra transistörün sıcaklık modunu (ısıtma) kontrol etmek gerekir. Transistör aşırı sıcaksa, sorun hem transistörde hem de çalışmayan başka elemanlarda olabilir.

Bipolar Transistör (BJT) Kod Çözmenin Ana Parametreleri:

Yarı iletken malzeme: çoğu transistör germanyum veya silikon olacaktır. Diğer tipler geleneksel cihazlarda kullanılmaz.

Polarite: Diğer polaritenin bir transistörünü taktığınızda başarısız olur. Yani NPN transistör yerine PNP transistör kullanılmamaktadır.

Pc - Maksimum Güç Kapasitesi: Seçilen transistörün yeterli gücü dağıtabildiğinden emin olmak gerekir. Bu parametre, transistörün maksimum çalışma sıcaklığına bağlıdır - sıcaklık arttığında maksimum güç kapasitesi düşer. Dağıtma gücü yetersizse, transistörün diğer özellikleri kötüleşir, örneğin kollektör akımında keskin bir artış, bu da daha fazla ısınmaya ve çıkış transistörünün arızalanmasına neden olur.

Vcb - Arıza gerilimi p-n bağlantı değeri ile tanımlanan maksimum izin verilen kollektör-taban gerilimi. Kolektörün akımına ve transistörün sıcaklığına bağlıdır.

Vce - İzin verilen maksimum toplayıcı-yayıcı voltajı. Uce'nin üçüncü bir kollektör devre voltajına sahip olması gerekir. Şema talebi bir röle bobini ise diyot gibi transistör aşırı gerilimlerine karşı koruma sağlamak gerekir.

Ic - Maksimum DC toplayıcı akımı. Transistör akımı da %30'dan az olmayan bir rezervle alınır. Değeri, transistör sıcaklığına veya ortama bağlıdır.

Tj - PN-bağlantı maksimum sıcaklığı. Bu parametre, transistörün aşırı koşullarda, örneğin sıcaklığının 100 dereceye ulaşabileceği bir arabada çalışıp çalışmadığını dikkate almak önemlidir.

ft - Akım transfer katsayısının sınır frekansı - ortak emitörlü şemadaki akım transfer katsayısı modülünün bire yöneldiği frekans. Bu parametre önemlidir, çünkü giriş sinyalinin artan frekansı ile güçlendirme katsayısı azalır.

Cc - Toplayıcı bağlantı kapasitesi. Transistör hızı bu parametreye bağlıdır (yani ne kadar düşükse o kadar iyi).

hfe - Statik akım transfer katsayısı - Iс kollektör akımının Ib baz akımına oranı.

Sadece en önemli transistör parametreleri yukarıda açıklanmıştır. Üretici, veri sayfalarında birçok ek parametre belirtir: toplayıcı-yayıcı doyma gerilimi, izin verilen maksimum toplayıcı darbe akımı, ters emitör akımı, izin verilen maksimum taban akımı, vb.

TRANSİSTÖR KARŞILIKLARI

↓ Type	Code	Mat	Struct	Pc	Vcb	Veb	Ic	Tj	Ft	Cc	Hfe	Caps
2PA733		Si	PNP	0.5	60	5	0.1	150	180	4.5	200	TO92
2SA1054		Si	PNP	0.6	60	5	0.6	175			200	TO92
2SA1175		Si	PNP	0.3	60	5	0.1	135	180	4.5	200	TO92
2SA1193		Si	PNP	1	60	7	1	150			2500	TO92
2SA1193K		Si	PNP	0.9	60	7	0.5	150			2000	TO92MOD
2SA1318T		Si	PNP	0.6	60		0.2	175	200	3	200	TO92
2SA1318U		Si	PNP	0.6	60		0.2	175	200	3	280	TO92
2SA1391T		Si	PNP	0.4	60	6	0.2	175	200	3.7	200	TO92
2SA1391U		Si	PNP	0.4	60	6	0.2	175	200	3.7	280	TO92
2SA1392T		Si	PNP	0.4	60	6	0.2	175	200	3.7	200	TO92
2SA1392U		Si	PNP	0.4	60	6	0.2	175	200	3.7	280	TO92
2SA1534A		Si	PNP	1	60		1	170	300		250	TO92
2SA1544		Si	PNP	0.75	250	6	0.1	175	300		240	TO92
2SA1625		Si	PNP	0.75	400	5	0.5	175			240	TO92
2SB1059		Si	PNP	0.75	70	6	1	165			200	TO92
2SB1212		Si	PNP	0.9	160	12	1.5	165			200	TO92
2SB1256		Si	PNP	1.2	100	12	2	175			2000	TO92
2SB865		Si	PNP	0.9	80	15	1.5	135			23000	TO92
2SB977A		Si	PNP	0.75	60	8	1	195			3000	TO92
BC876		Si	PNP	0.8	60	5	1	150	200		2000	TO92
BC878		Si	PNP	0.8	80	5	1	150	200		2000	TO92
BC880		Si	PNP	0.8	100	5	1	150	200		2000	TO92
BRY56		Si	PNPN	0.3	70	70	0.175	150			1000	SOT54 TO92 SC43
BRY56A		Si	PNPN	0.3	70	70	0.175	150			1000	SOT54 TO92 SC43
BSR60		Si	PNP	0.8	60	5	2	150	500		2000	TO92
CP88B		Si	PNP	0.75			3				500	TO92
ECG2342		Si	PNP	0.8			1	150			2000	TO92
JC556B		Si	PNP	0.5	80	5	0.1	150	200	4	220	TO92
JE9215		Si	PNP	0.3	60		0.1	135			340	TO92
JE9215C		Si	PNP	0.3	60		0.1	135			340	TO92
KSP77		Si	PNP	0.625	60	10	0.5	150			10000	TO92
KTA1268		Si	PNP	0.625			0.1	175			200	TO92
KTA2400		Si	PNP	0.625			0.1	175			200	TO92
MPS2907-H		Si	PNP	0.63	60	5	0.6	150	200		200	TO92
MPS2907A-L		Si	PNP	0.63	60	5	0.6	150	200		200	TO92
NTE2342		Si	PNP	1	100	7	1				2000	TO92
SK3715		Si	PNP	1	160	5	0.6		200		200	TO92
STX117	X117	Si	PNP	1.2	100	5	2	150			500	TO92
TIPP115		Si	PNP	0.8	60	5	2	150			1000	TO92
TIPP116		Si	PNP	0.8	80	5	2	150			1000	TO92
TIPP117		Si	PNP	0.8	100	5	2	150			1000	TO92



Diğer 2SA SERİSİ TRANSİSTÖR Ürün Çeşitlerimizi 2SA SERİSİ Kategorisinde bulabilirsiniz.

NOT: Ürün görseli temsilidir.
