BD675 Transistör Silicon NPN-darlington transistor+diode NF-L, 45V, 4A, 40W, 10MHz, B 750 TO-126

BD675 DATA SHEET

Type Designator: BD675

Material of Transistor: Si

Polarity: NPN

Maximum Collector Power Dissipation (Pc): 40 W

Maximum Collector-Base Voltage |Vcb|: 45 V

Maximum Collector-Emitter Voltage |Vce|: 45 V

Maximum Emitter-Base Voltage |Veb|: 5 V

Maximum Collector Current |Ic max|: 4 A

Max. Operating Junction Temperature (Tj): 150 °C

Transition Frequency (ft): 1 MHz

Forward Current Transfer Ratio (hFE), MIN: 750

Noise Figure, dB: -

Package: TO126



Bipolar Transistör (BJT) İçin Muadil Ürün Nasıl Seçilir?

Birçok bipolar transistör (BJT) vardır. Bunların çoğunun parametrelerinde benzerlik olan ve birbirinin yerine kullanılabilen birçok muadili bulunmaktadır. Bu nedenle transistör değiştirme arayışı genellikle herhangi bir zorluğa neden olmaz. Tabii ki en iyi seçenek, yanmış transistörü aynı şekilde değiştirmektir, ancak bozulan transistörü bulmak imkansızsa, yerine uygun bir muadil transistör seçmekte herhangi bir zorluk olmayacaktır.

Nelere Dikkat Etmelisiniz?

PDF-Datasheet'i açarak, öncelikle transistör tipini öğreneceğiz - bipolar veya alan efektli, p-n-p veya n-p-n, gövde çerçeve tipi, pinouts konumu.

Sayısal parametreler, her şeyden önce maksimum akım ve voltajdır. Transistör değiştirmek için muadil ürün seçerken maksimum akımı ve voltajı, orijinalinden büyük veya ona eşit olmalıdır.

Bipolar transistör için önemli bir parametre hFE akım transfer katsayısıdır. Transistör anahtar devrelerdeyse (açma-kapama talepleri) hFE gerekli katsayıya eşit veya daha büyük olmalıdır. Analog güçlendiricilerde veya benzeri cihazlarda ise hFE'ye yakın olması gerekir. Güç kaynaklarında, analog transistörler yakın hFE ile seçilmelidir. Ayrıca (çalışan transistör çift olarak değiştirilmelidir).

Cihazı açtıktan sonra transistörün sıcaklık modunu (ısıtma) kontrol etmek gerekir. Transistör aşırı sıcaksa, sorun hem transistörde hem de çalışmayan başka elemanlarda olabilir.

Bipolar Transistör (BJT) Kod Çözmenin Ana Parametreleri:

Yarı iletken malzeme: çoğu transistör germanyum veya silikon olacaktır. Diğer tipler geleneksel cihazlarda kullanılmaz.

Polarite: Diğer polaritenin bir transistörünü taktığınızda başarısız olur. Yani NPN transistör yerine PNP transistör kullanılmamaktadır.

Pc - Maksimum Güç Kapasitesi: Seçilen transistörün yeterli gücü dağıtabildiğinden emin olmak gerekir. Bu parametre, transistörün maksimum çalışma sıcaklığına bağlıdır - sıcaklık arttığında maksimum güç kapasitesi düşer. Dağıtma gücü yetersizse, transistörün diğer özellikleri kötüleşir, örneğin kollektör akımında keskin bir artış, bu da daha fazla ısınmaya ve çıkış transistörünün arızalanmasına neden olur.

Vcb - Arıza gerilimi p-n bağlantı değeri ile tanımlanan maksimum izin verilen kollektör-taban gerilimi. Kolektörün akımına ve transistörün sıcaklığına bağlıdır.

Vce - İzin verilen maksimum toplayıcı-yayıcı voltajı. Uce'nin üçüncü bir kollektör devre voltajına sahip olması gerekir. Şema talebi bir röle bobini ise diyot gibi transistör aşırı gerilimlerine karşı koruma sağlamak gerekir.

Ic - Maksimum DC toplayıcı akımı. Transistör akımı da %30'dan az olmayan bir rezervle alınır. Değeri, transistör sıcaklığına veya ortama bağlıdır.

Tj - PN-bağlantı maksimum sıcaklığı. Bu parametre, transistörün aşırı koşullarda, örneğin sıcaklığının 100 dereceye ulaşabileceği bir arabada çalışıp çalışmadığını dikkate almak önemlidir.

ft - Akım transfer katsayısının sınır frekansı - ortak emitörlü şemadaki akım transfer katsayısı modülünün bire yöneldiği frekans. Bu parametre önemlidir, çünkü giriş sinyalinin artan frekansı ile güçlendirme katsayısı azalır.

Cc - Toplayıcı bağlantı kapasitesi. Transistör hızı bu parametreye bağlıdır (yani ne kadar düşükse o kadar iyi).

hfe - Statik akım transfer katsayısı - Iс kollektör akımının Ib baz akımına oranı.

Sadece en önemli transistör parametreleri yukarıda açıklanmıştır. Üretici, veri sayfalarında birçok ek parametre belirtir: toplayıcı-yayıcı doyma gerilimi, izin verilen maksimum toplayıcı darbe akımı, ters emitör akımı, izin verilen maksimum taban akımı, vb.



TRANSİSTÖR KARŞILIKLARI

↓ Type	Code	Mat	Struct	Pc	Vcb	Vce	Veb	Ic	Tj	Ft	Hfe	Caps
2N6038		Si	NPN	40	60	60	5	4	150	25	750	TO126
2N6039		Si	NPN	40	80	80	5	4	150	25	750	TO126
2SC2825		Si	NPN	70	80		6	6	150	18	800	TO126
2SD1210		Si	NPN	80	150			10	150		5000	TO126
2SD1296		Si	NPN	100	150			15	150		12000	TO126
2SD1297		Si	NPN	100	150			25	150		12000	TO126
2SD1299		Si	NPN	100	150			15	150		5000	TO126
2SD1308		Si	NPN	40	150			8	150		6000	TO126
2SD1309		Si	NPN	40	150			8	150		6000	TO126
2SD1457		Si	NPN	60	100			6	175		4000	TO126
2SD1514		Si	NPN	100	100			15	150		4000	TO126
2SD1515		Si	NPN	100	200			15	150		4000	TO126
2SD1566		Si	NPN	60	150			10	150		9000	TO126
2SD1612		Si	NPN	40	120			6	150		5000	TO126
2SD1613		Si	NPN	40	120			8	150		5000	TO126
2SD1831		Si	NPN	70	100			10	150		1000	TO126
2SD1839		Si	NPN	80	365			5	150		20000	TO126
2SD2250		Si	NPN	100	160	140		7	150		6000	TO126
2SD2384		Si	NPN	100	140	140	5	7	150	30	20000	TO126
2SD2384A		Si	NPN	100	140	140	5	7	150	30	6000	TO126
2SD2384B		Si	NPN	100	140	140	5	7	150	30	12000	TO126
2SD2384C		Si	NPN	100	140	140	5	7	150	30	25000	TO126
2SD2385		Si	NPN	120	140	140	5	8	150	30	17000	TO126
2SD2385A		Si	NPN	120	140	140	5	8	150	30	7000	TO126
2SD2385B		Si	NPN	120	140	140	5	8	150	30	12000	TO126
2SD2385C		Si	NPN	120	140	140	5	8	150	30	22000	TO126
2SD480		Si	NPN	40	60		5	4	150		6000	TO126
2SD481		Si	NPN	40	80		5	4	150		6000	TO126
BD331		Si	NPN	60	60	60	5	6	150	4	750	TO126
BD333		Si	NPN	60	80	80	5	6	150	4	750	TO126
BD335		Si	NPN	60	100	100	5	6	150	4	750	TO126
BD337		Si	NPN	60	120	120		6	150	7	750	TO126
BD675		Si	NPN	40	45	45	5	4	150	1	750	TO126
BD675A		Si	NPN	40	45	45	5	4	150	1	750	TO126
BD675BPL		Si	NPN	40	45	45	5	4	150	260	800	TO126
BD677		Si	NPN	40	60	60	5	4	150	1	750	TO126
BD677A		Si	NPN	40	60	60	5	4	150	1	750	TO126
BD679		Si	NPN	40	80	80	5	4	150	1	750	TO126
BD679A		Si	NPN	40	80	80	5	4	150	1	750	TO126
BD681		Si	NPN	40	100	100	5	4	150	1	750	TO126
BD683		Si	NPN	40	140	120	5	4	150	7	750	TO126
BTD2195T3		Si	NPN	40	130	120	5	4	150		1000	TO126
ECG2340		Si	NPN	45		60		8	150		2000	TO126
ECG2345		Si	NPN	60		120		6	150		750	TO126
ECG257		Si	NPN	70		80		5	150		750	TO126
FH681		Si	NPN	40	100	100	5	4	150		750	TO126
HBD681		Si	NPN	40	100	100	5	4	150		750	TO126F
HD122		Si	NPN	40	100	100	5	5	150		1000	TO126ML
HEPS9101		Si	NPN	40	60			4	150	2	750	TO126
KSE800		Si	NPN	40	60	60	5	4	150		750	TO126
KSE801		Si	NPN	40	60	60	5	4	150		750	TO126
KSE802		Si	NPN	40	80	80	5	4	150		750	TO126
KSE803		Si	NPN	40	80	80	5	4	150		750	TO126
MJE1100		Si	NPN	70	60	60	5	5	150	4	750	TO126
MJE1101		Si	NPN	70	60	60	5	5	150	4	750	TO126
MJE1102		Si	NPN	70	80	80	5	5	150	4	750	TO126
MJE1103		Si	NPN	70	80	80	5	5	150	4	750	TO126
MJE800		Si	NPN	40	60	60	5	4	150		750	TO126
MJE801		Si	NPN	40	60	60	5	4	150		750	TO126
MJE802		Si	NPN	40	80	80	5	4	150		750	TO126
MJE803		Si	NPN	40	80	80	5	4	150		750	TO126
NTE2345		Si	NPN	60	120	120	5	6			750	TO126
SGS120		Si	NPN	65	60	60		5	175		1000	TO126
SGS121		Si	NPN	65	80	80		5	175		1000	TO126
SGS122		Si	NPN	65	100	100		5	175		1000	TO126
SGS130		Si	NPN	65	60	60		8	175		1000	TO126
SGS131		Si	NPN	65	80	80		8	175		1000	TO126
SGS132		Si	NPN	65	100	100		8	175		1000	TO126
SGS6387		Si	NPN	65	80	60		10	175		1000	TO126
SGS6388		Si	NPN	65	100	80		10	175		1000	TO126
TIP122L		Si	NPN	40	100	100	5	5	150		1000	TO126





Diğer BD SERİSİ TRANSİSTÖR Ürün Çeşitlerimizi BD SERİSİ  Kategorisinde Bulabilirsiniz.

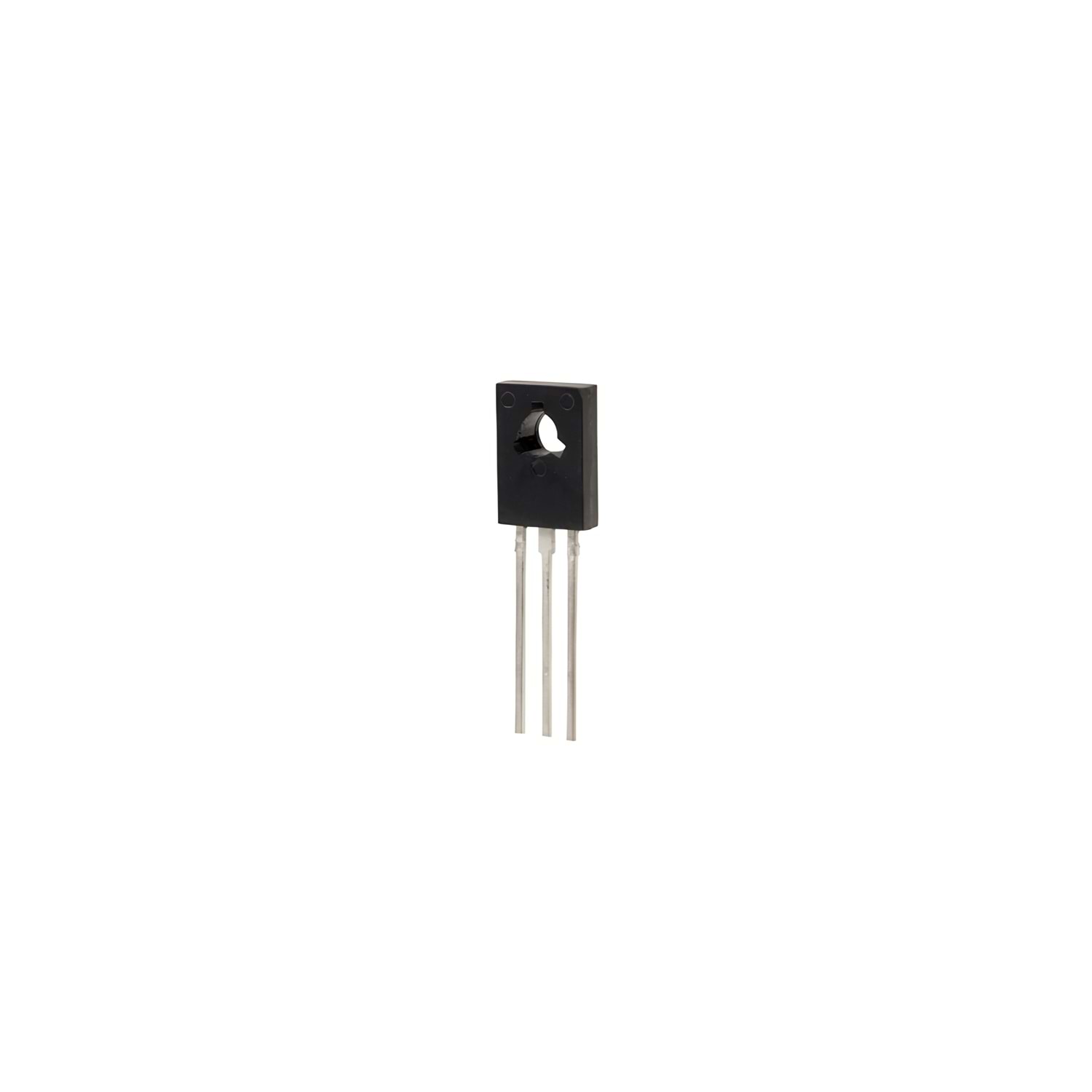

NOT: Ürün görseli temsilidir.
