BC338 Transistör Silicon NPN-transistor NF-Tr, 30V, 0,8A, 0,625W, 100MHz TO-92

BC338 NPN Transistör TO-92 NOT: BC338 Yerine BC337 Kullanılabilmektedir.

BC338 DATA SHEET

Type Designator: BC338

Material of Transistor: Si

Polarity: NPN

Maximum Collector Power Dissipation (Pc): 0.625 W

Maximum Collector-Base Voltage |Vcb|: 30 V

Maximum Collector-Emitter Voltage |Vce|: 20 V

Maximum Emitter-Base Voltage |Veb|: 5 V

Maximum Collector Current |Ic max|: 0.8 A

Max. Operating Junction Temperature (Tj): 150 °C

Transition Frequency (ft): 60 MHz

Collector Capacitance (Cc): 20 pF

Forward Current Transfer Ratio (hFE), MIN: 100

Noise Figure, dB: -

Package: TO92

Bipolar Transistör (BJT) İçin Muadil Ürün Nasıl Seçilir?

Birçok bipolar transistör (BJT) vardır. Bunların çoğunun parametrelerinde benzerlik olan ve birbirinin yerine kullanılabilen birçok muadili bulunmaktadır. Bu nedenle transistör değiştirme arayışı genellikle herhangi bir zorluğa neden olmaz. Tabii ki en iyi seçenek, yanmış transistörü aynı şekilde değiştirmektir, ancak bozulan transistörü bulmak imkansızsa, yerine uygun bir muadil transistör seçmekte herhangi bir zorluk olmayacaktır.

Nelere Dikkat Etmelisiniz?

PDF-Datasheet'i açarak, öncelikle transistör tipini öğreneceğiz - bipolar veya alan efektli, p-n-p veya n-p-n, gövde çerçeve tipi, pinouts konumu.

Sayısal parametreler, her şeyden önce maksimum akım ve voltajdır. Transistör değiştirmek için muadil ürün seçerken maksimum akımı ve voltajı, orijinalinden büyük veya ona eşit olmalıdır.

Bipolar transistör için önemli bir parametre hFE akım transfer katsayısıdır. Transistör anahtar devrelerdeyse (açma-kapama talepleri) hFE gerekli katsayıya eşit veya daha büyük olmalıdır. Analog güçlendiricilerde veya benzeri cihazlarda ise hFE'ye yakın olması gerekir. Güç kaynaklarında, analog transistörler yakın hFE ile seçilmelidir. Ayrıca (çalışan transistör çift olarak değiştirilmelidir).

Cihazı açtıktan sonra transistörün sıcaklık modunu (ısıtma) kontrol etmek gerekir. Transistör aşırı sıcaksa, sorun hem transistörde hem de çalışmayan başka elemanlarda olabilir.

Bipolar Transistör (BJT) Kod Çözmenin Ana Parametreleri:

Yarı iletken malzeme: çoğu transistör germanyum veya silikon olacaktır. Diğer tipler geleneksel cihazlarda kullanılmaz.

Polarite: Diğer polaritenin bir transistörünü taktığınızda başarısız olur. Yani NPN transistör yerine PNP transistör kullanılmamaktadır.

Pc - Maksimum Güç Kapasitesi: Seçilen transistörün yeterli gücü dağıtabildiğinden emin olmak gerekir. Bu parametre, transistörün maksimum çalışma sıcaklığına bağlıdır - sıcaklık arttığında maksimum güç kapasitesi düşer. Dağıtma gücü yetersizse, transistörün diğer özellikleri kötüleşir, örneğin kollektör akımında keskin bir artış, bu da daha fazla ısınmaya ve çıkış transistörünün arızalanmasına neden olur.

Vcb - Arıza gerilimi p-n bağlantı değeri ile tanımlanan maksimum izin verilen kollektör-taban gerilimi. Kolektörün akımına ve transistörün sıcaklığına bağlıdır.

Vce - İzin verilen maksimum toplayıcı-yayıcı voltajı. Uce'nin üçüncü bir kollektör devre voltajına sahip olması gerekir. Şema talebi bir röle bobini ise diyot gibi transistör aşırı gerilimlerine karşı koruma sağlamak gerekir.

Ic - Maksimum DC toplayıcı akımı. Transistör akımı da %30'dan az olmayan bir rezervle alınır. Değeri, transistör sıcaklığına veya ortama bağlıdır.

Tj - PN-bağlantı maksimum sıcaklığı. Bu parametre, transistörün aşırı koşullarda, örneğin sıcaklığının 100 dereceye ulaşabileceği bir arabada çalışıp çalışmadığını dikkate almak önemlidir.

ft - Akım transfer katsayısının sınır frekansı - ortak emitörlü şemadaki akım transfer katsayısı modülünün bire yöneldiği frekans. Bu parametre önemlidir, çünkü giriş sinyalinin artan frekansı ile güçlendirme katsayısı azalır.

Cc - Toplayıcı bağlantı kapasitesi. Transistör hızı bu parametreye bağlıdır (yani ne kadar düşükse o kadar iyi).

hfe - Statik akım transfer katsayısı - Iс kollektör akımının Ib baz akımına oranı.

Sadece en önemli transistör parametreleri yukarıda açıklanmıştır. Üretici, veri sayfalarında birçok ek parametre belirtir: toplayıcı-yayıcı doyma gerilimi, izin verilen maksimum toplayıcı darbe akımı, ters emitör akımı, izin verilen maksimum taban akımı, vb.

TRANSİSTÖR KARŞILIKLARI

↓ Type	Code	Mat	Struct	Pc	Vcb	Vce	Veb	Ic	Tj	Ft	Cc	Hfe	Caps
2N3705		Si	NPN	0.625	50	30	5	0.8	150	100	12	150	TO92
2N3706		Si	NPN	0.625	40	20	5	0.8	150	100	12	600	TO92
2N7051		Si	NPN	0.625	100	100	12	1.5	150	200		1000	TO92
2N7052		Si	NPN	0.625	100	100	12	1.5	150	200		1000	TO92
2SC1851		Si	NPN	0.625	30	25	5	1	175	100		160	TO92
2SC1852		Si	NPN	0.625	60	50	5	1	175	100		160	TO92
2SC2703		Si	NPN	0.9	30		5	1	150	150	13	100	TO92
2SC2703O		Si	NPN	0.9	30		5	1	150	150	13	100	TO92
2SC2703Y		Si	NPN	0.9	30		5	1	150	150	13	160	TO92
2SC3070		Si	NPN	1	30	25	15	1.2	175	250	17	800	TO92
2SC3226		Si	NPN	0.9	30		7	2	150	150		120	TO92
2SC3246		Si	NPN	0.9	30	25	6	1.5	150	130	17	400	TO92
2SC3726		Si	NPN	0.9	50			2	155	150		1200	TO92
2SC4145		Si	NPN	1.2	80			2	150			200	TO92
2SC4169		Si	NPN	1	50	50	6	1.2	175			4000	TO92
2SC4604		Si	NPN	0.9	80	50	6	3	150	100	20	120	TO92
2SC4781		Si	NPN	0.9	30	30	10	4	150	170			TO92
2SD1014		Si	NPN	0.9	50	50	50	2	150			150	TO92
2SD1015		Si	NPN	0.9	140	50	50	2	150			150	TO92
2SD1140		Si	NPN	0.9	30	30	10	1.5	150			4000	TO92
2SD1146		Si	NPN	0.9	50			2	150			300	TO92
2SD1153		Si	NPN	0.9	80	50	10	1.5	150	120		6000	TO92
2SD1153A		Si	NPN	0.9	80	50	10	1.5	150	120		8000	TO92
2SD1207		Si	NPN	1	60	50	6	2	150	150	12	100	TO92
2SD1207R		Si	NPN	1	60	50	6	2	150	150	12	100	TO92
2SD1207S		Si	NPN	1	60	50	6	2	150	150	12	140	TO92
2SD1207T		Si	NPN	1	60	50	6	2	150	150	12	200	TO92
2SD1207U		Si	NPN	1	60	50	6	2	150	150	12	280	TO92
2SD1209		Si	NPN	0.9	60			1	150			4000	TO92
2SD1246		Si	NPN	0.75	30	25	6	2	150	150	19	100	TO92
2SD1246R		Si	NPN	0.75	30	25	6	2	150	150	19	100	TO92
2SD1246S		Si	NPN	0.75	30	25	6	2	150	150	19	140	TO92
2SD1246T		Si	NPN	0.75	30	25	6	2	150	150	19	200	TO92
2SD1246U		Si	NPN	0.75	30	25	6	2	150	150	19	280	TO92
2SD1247		Si	NPN	1	30	25	6	2.5	150	150	19	100	TO92
2SD1247R		Si	NPN	1	30	25	6	2.5	150	150	19	100	TO92
2SD1247S		Si	NPN	1	30	25	6	2.5	150	150	19	140	TO92
2SD1247T		Si	NPN	1	30	25	6	2.5	150	150	19	200	TO92
2SD1247U		Si	NPN	1	30	25	6	2.5	150	150	19	280	TO92
2SD1388		Si	NPN	0.7	60			1	150			250	TO92
2SD1616		Si	NPN	0.75	60	50	8	1	150	100	19	135	TO92
2SD1616A		Si	NPN	0.75	120	60	8	1	150	100	19	135	TO92
2SD1616AG		Si	NPN	0.75	120	60	8	1	150	100	19	200	TO92
2SD1616AL		Si	NPN	0.75	120	60	8	1	150	100	19	300	TO92
2SD1616AY		Si	NPN	0.75	120	60	8	1	150	100	19	135	TO92
2SD1616G		Si	NPN	0.75	60	50	8	1	150	100	19	200	TO92
2SD1616L		Si	NPN	0.75	60	50	8	1	150	100	19	300	TO92
2SD1616Y		Si	NPN	0.75	60	50	8	1	150	100	19	135	TO92
2SD1698		Si	NPN	0.75	100			0.8	150			10000	TO92
2SD1701		Si	NPN	0.75	1700			0.8	150			10000	TO92
2SD1786		Si	NPN	0.9	40			2	150			20000	TO92
2SD1835		Si	NPN	0.75	60	50	6	2	150	150	12	100	TO92
2SD1835R		Si	NPN	0.75	60	50	6	2	150	150	12	100	TO92
2SD1835S		Si	NPN	0.75	60	50	6	2	150	150	12	140	TO92
2SD1835T		Si	NPN	0.75	60	50	6	2	150	150	12	200	TO92
2SD1835U		Si	NPN	0.75	60	50	6	2	150	150	12	280	TO92
2SD1853		Si	NPN	0.7	80	60	6	1.5	150			2000	TO92
2SD1929		Si	NPN	1.2	60			2	150			5000	TO92
2SD1930		Si	NPN	1.2	100			2	150			5000	TO92
2SD1931		Si	NPN	1.2	60			2	150			10000	TO92
2SD1978		Si	NPN	0.9	120			1.5	150			10000	TO92
2SD1981		Si	NPN	1	100	80	6	2	150			24000	TO92
2SD1984		Si	NPN	0.9	30			1	150			1500	TO92
2SD2046		Si	NPN	1	50			1.5	150			5000	TO92
2SD2068		Si	NPN	1	60			1	150			18000	TO92
2SD2088		Si	NPN	0.9	60	60	8	2	150	100	20	4000	TO92
2SD2206		Si	NPN	0.9	100	100	8	2	150	100	20	4000	TO92
2SD2206A		Si	NPN	0.9		120		2				2000	TO92MOD
2SD2213		Si	NPN	0.9	150	80	8	1.5	150			1000	TO92MOD
2SD2248		Si	NPN	0.9	80	80	8	2	150	100	20	4000	TO92
2SD471AG		Si	NPN	0.8	40	30	5	1	150	130	16	200	TO92
2SD471AY		Si	NPN	0.8	40	30	5	1	150	130	16	120	TO92
2SD667-C		Si	NPN	0.9	120	80	5	1	150	140	20	100	TO92MOD
2SD667-D		Si	NPN	0.9	120	80	5	1	150	140	20	160	TO92MOD
2SD667A-C		Si	NPN	0.9	120	100	5	1	150	140	20	100	TO92MOD
2SD667A-D		Si	NPN	0.9	120	100	5	1	150	140	20	160	TO92MOD
2SD667L-C		Si	NPN	0.9	120	80	5	1	150	140	12	100	TO92L
2SD667L-D		Si	NPN	0.9	120	80	5	1	150	140	12	160	TO92L
2SD763		Si	NPN	0.9	120	60	5	1	150			150	TO92
2SD863E		Si	NPN	0.9	60	50	5	1	175	150	12	100	TO92
2SD863F		Si	NPN	0.9	60	50	5	1	175	150	12	160	TO92
2SD893		Si	NPN	0.75	30	25	5	1	175			10000	TO92
2SD893A		Si	NPN	0.75	60	25	5	1	175			10000	TO92
2SD974		Si	NPN	0.9	120		5	1	150			150	TO92
2STL1360	L1360	Si	NPN	1.2	80	60	6	3	150	130		160	TO92L
2STL1525		Si	NPN	1.5		25	5	5	150	120	20	100	TO92MOD
2STX1360	X1360	Si	NPN	1	80	60	6	3	150	130		160	TO92
3DA450		Si	NPN	1	60	45	5	1	150	150	15	100	TO92
3DG2703		Si	NPN	0.9	30	30	5	1	150	150	13	100	TO92L
3DG8051		Si	NPN	0.75	50	40	5	2	150	150		100	TO92L
8050SS-C		Si	NPN	1	40	25	5	1.5	150	100		120	TO92
8050SS-D		Si	NPN	1	40	25	5	1.5	150	100		120	TO92
BC337-025		Si	NPN	0.625		45		0.8		210		160	TO92
BC337-040		Si	NPN	0.625		45		0.8		210		250	TO92
BC337-25BK		Si	NPN	0.63	50	45	5	0.8	150	100	12	100	TO92
BC337-40BK		Si	NPN	0.63	50	45	5	0.8	150	100	12	170	TO92
BC337A		Si	NPN	0.625		60	5	0.8	150	200	5	100	TO92
BC337A-16		Si	NPN	0.625	60	60	5	0.8	150	100	18	160	TO92
BC337A-25		Si	NPN	0.625	60	60	5	0.8	150	100	18	250	TO92
BC337BPL		Si	NPN	0.625	50	45	5	0.8	150	100	18	250	TO92
BC338		Si	NPN	0.625	30	20	5	0.8	150	60	20	100	TO92
BC338-16		Si	NPN	0.625	30	20	5	0.8	150	60	20	100	TO92
BC338-25		Si	NPN	0.625	30	20	5	0.8	150	60	20	160	TO92
BC338-25BK		Si	NPN	0.63	30	25	5	0.8	150	100	12	100	TO92
BC338-40		Si	NPN	0.625	30	20	5	0.8	150	60	20	250	TO92
BC338-40BK		Si	NPN	0.63	30	25	5	0.8	150	100	12	170	TO92
BC338AP		Si	NPN	0.625	30	20	5	0.8	150	60	20	100	TO92
BC338BP		Si	NPN	0.625	30	20	5	0.8	150	60	20	160	TO92
BC338CP		Si	NPN	0.625	30	20	5	0.8	150	60	20	250	TO92
BC338P		Si	NPN	0.625	30	20	5	0.8	150	60	20	100	TO92
BC485A		Si	NPN	0.625	45	45	5	1	150	100	12	100	TO92
BC485B		Si	NPN	0.625	45	45	5	1	150	100	12	160	TO92
BC487A		Si	NPN	0.625	60	60	5	1	150	100	12	100	TO92
BC487B		Si	NPN	0.625	60	60	5	1	150	100	12	160	TO92
BC489A		Si	NPN	0.625	80	80	5	1	150	100	12	100	TO92
BC489B		Si	NPN	0.625	80	80	5	1	150	100	12	160	TO92
BC517G		Si	NPN	1.5	40	30	10	1	150	200		30000	TO92
BC517S		Si	NPN	0.625	40	30	10	1	150	200		33000	TO92
BC537-16		Si	NPN	0.625	60	60	6	1	150	120	15	100	TO92
BC538-16		Si	NPN	0.625	80	80	6	1	150	120	15	100	TO92
BC538-25		Si	NPN	0.625	80	80	6	1	150	120	15	160	TO92
BC617		Si	NPN	0.625	50	40	12	1	150	150	4.5	10000	TO92
BC618		Si	NPN	0.625	80	55	12	1	150	150	4.5	3000	TO92
BC627		Si	NPN	0.625	45	45	6	1	150	150	15	180	TO92
BC635-16		Si	NPN	0.8	45	45	5	1	150	130		100	TO92
BC637-16		Si	NPN	0.8	60	60	5	1	150	200	7	100	TO92
BC639-16		Si	NPN	0.8	80	80	5	1	150	200	7	100	TO92
BC63916		Si	NPN	1	100	80	5	1	150	100		100	TO92
BC737-16		Si	NPN	1.1	45	35	6	1.5	150	100	20	100	TO92
BC737-25		Si	NPN	0.625	50	40	5	1	150	100	20	160	TO92
BC737-40		Si	NPN	0.625	50	40	5	1	150	100	20	250	TO92
BC738-16		Si	NPN	1.1	30	25	6	1.5	150	100	20	100	TO92
BC738-25		Si	NPN	0.625	30	25	5	1	150	100	20	180	TO92
BC738-40		Si	NPN	0.625	30	25	5	1	150	100	20	250	TO92
BC837-16		Si	NPN	0.8	30	25	5	0.8	150	100	12	160	TO92
BC837-25		Si	NPN	0.8	30	25	5	0.8	150	100	12	160	TO92
BC837-40		Si	NPN	0.8	30	25	5	0.8	150	100	12	250	TO92
BC838-16		Si	NPN	0.8	60	45	5	0.8	150	100	12	100	TO92
BC838-25		Si	NPN	0.8	60	45	5	0.8	150	100	12	160	TO92
BC875		Si	NPN	0.8	60	45	5	1	150	200		1000	TO92
BC877		Si	NPN	0.8	80	60	5	1	150	200		1000	TO92
BC879		Si	NPN	0.8	100	80	5	1	150	200		1000	TO92

Diğer BC SERİSİ TRANSİSTÖR Ürün Çeşitlerimizi BC SERİSİ Kategorisinde Bulabilirsiniz.

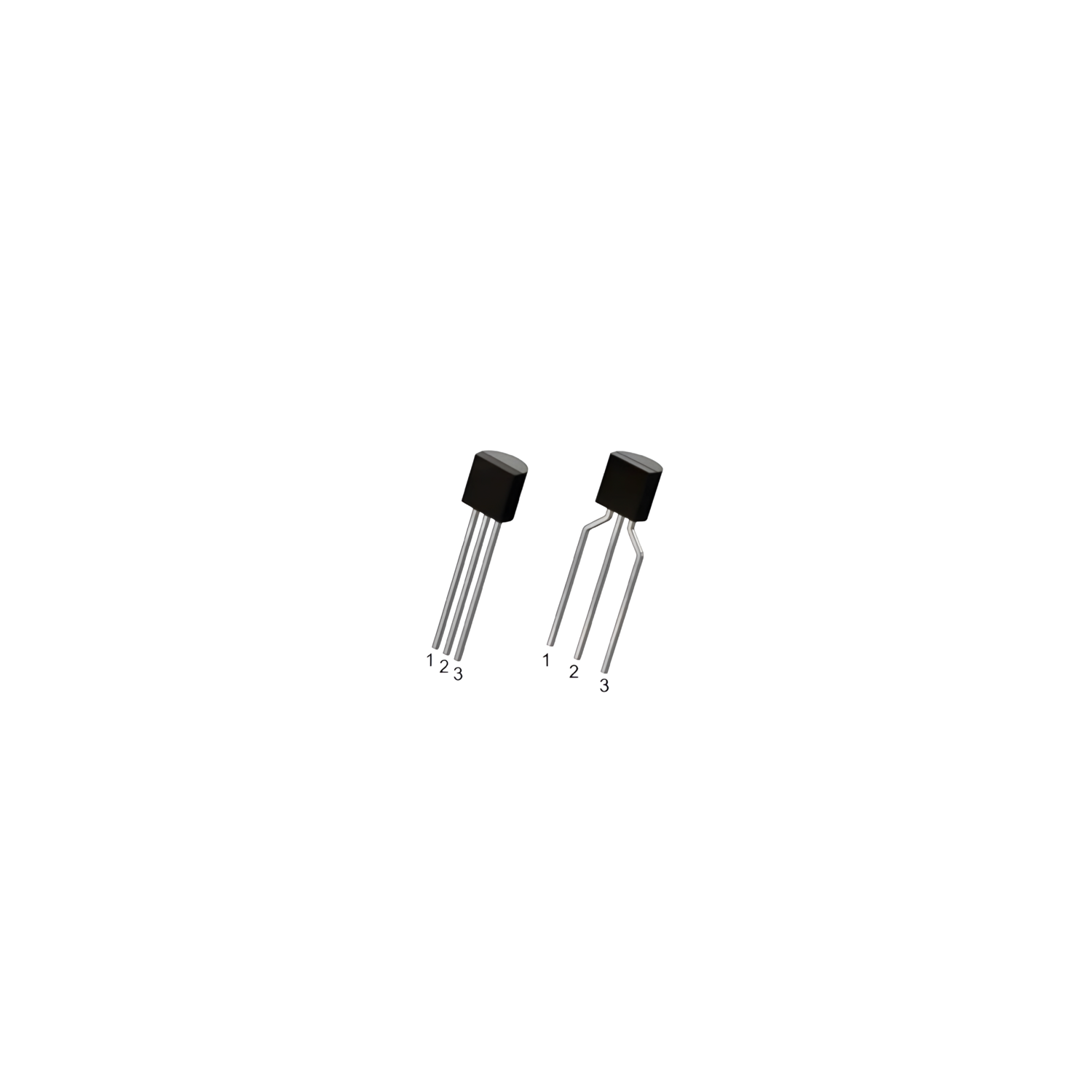

NOT: Ürün görseli temsilidir.
