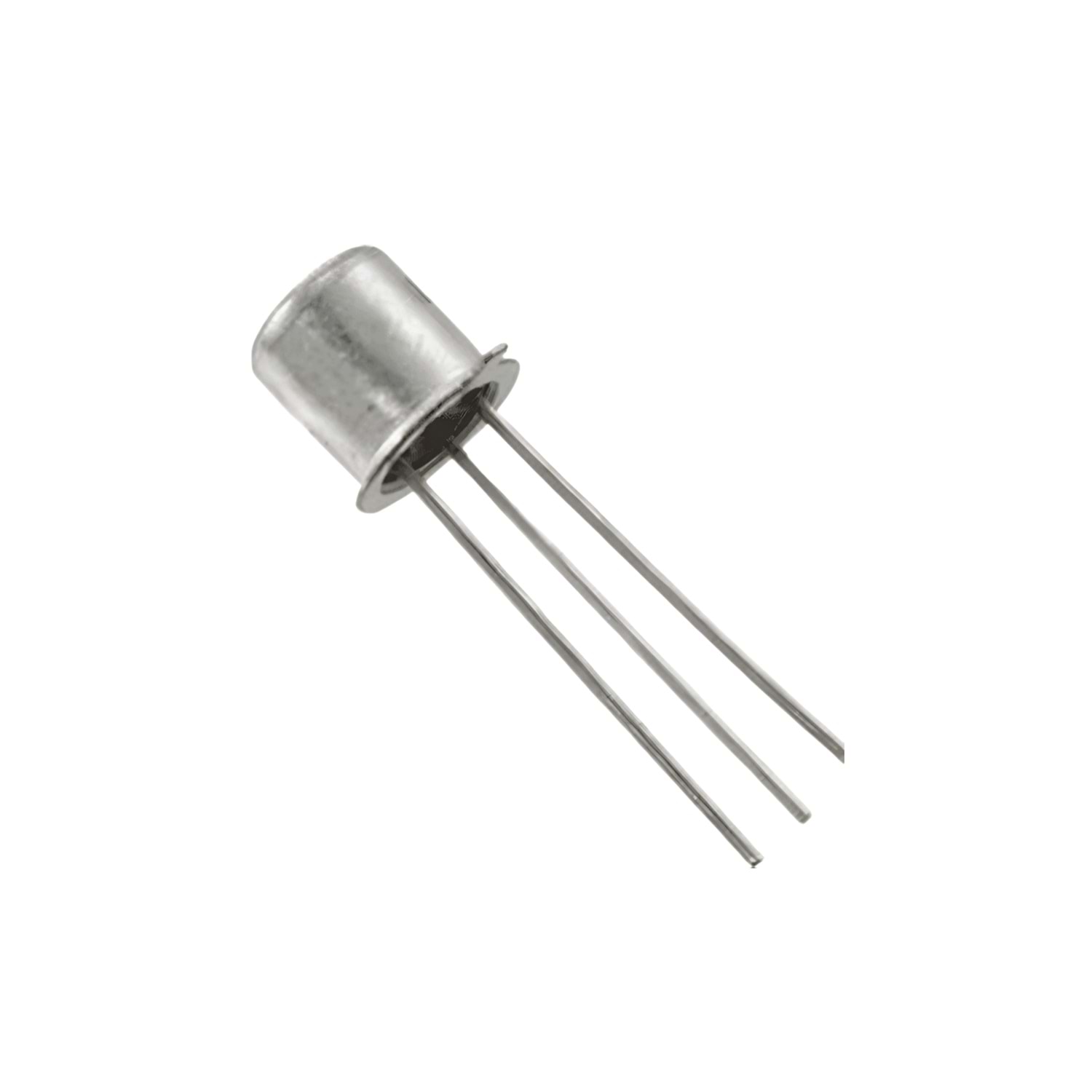

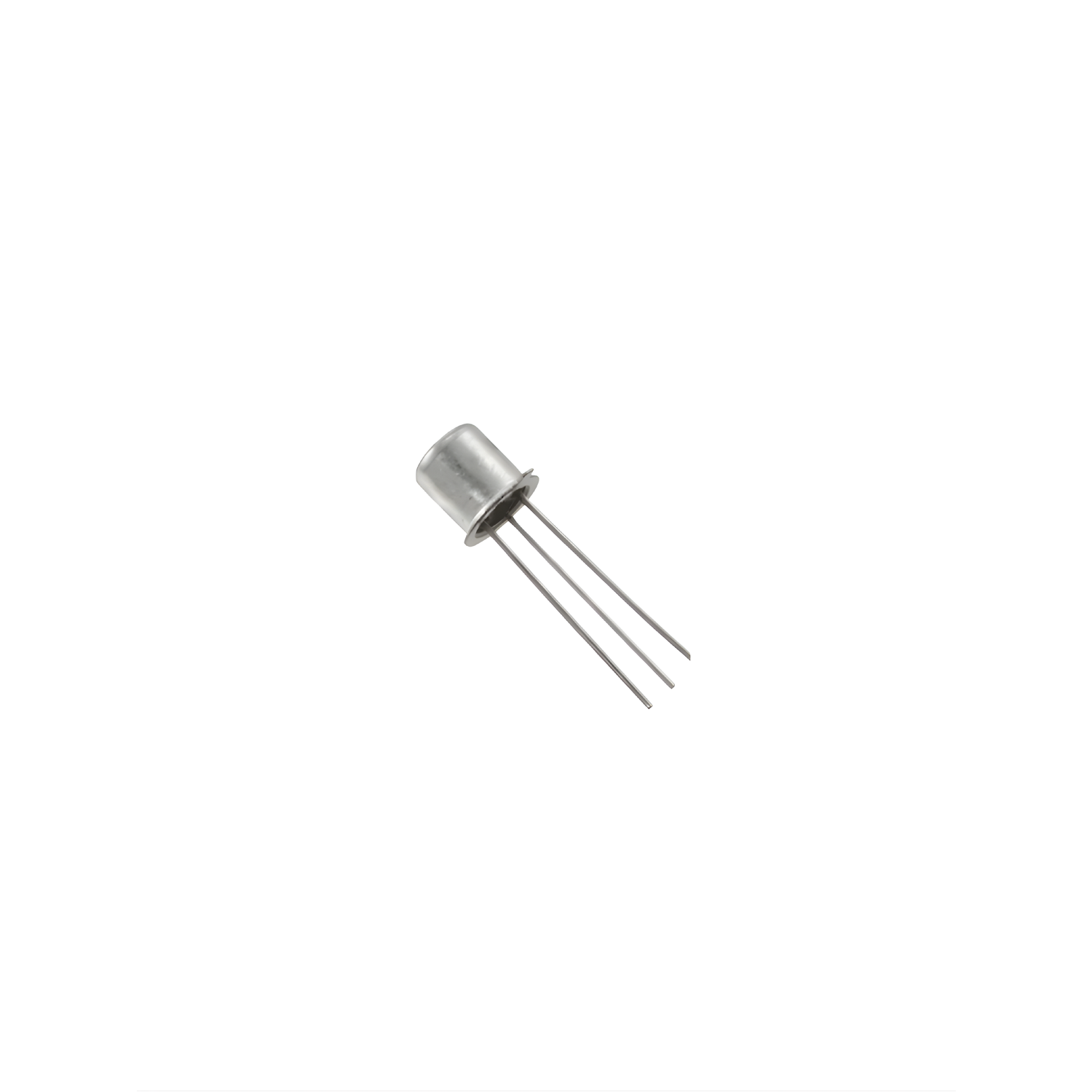

BC109 Transistör Silicon NPN-transistor General Purpose Audio Amplifier 20V 100mA 0.75W TO-18

BC109 Transistör NPN TO-18 YERİNE (BC107 Transistör) Kullanılabilmektedir.

BC109 DATA SHEET

Type Designator: BC109

Material of Transistor: Si

Polarity: NPN

Maximum Collector Power Dissipation (Pc): 0.3 W

Maximum Collector-Base Voltage |Vcb|: 30 V

Maximum Collector-Emitter Voltage |Vce|: 20 V

Maximum Emitter-Base Voltage |Veb|: 5 V

Maximum Collector Current |Ic max|: 0.1 A

Max. Operating Junction Temperature (Tj): 175 °C

Transition Frequency (ft): 150 MHz

Collector Capacitance (Cc): 5 pF

Forward Current Transfer Ratio (hFE), MIN: 180

Noise Figure, dB: -

Package: TO18



Bipolar Transistör (BJT) İçin Muadil Ürün Nasıl Seçilir?

Birçok bipolar transistör (BJT) vardır. Bunların çoğunun parametrelerinde benzerlik olan ve birbirinin yerine kullanılabilen birçok muadili bulunmaktadır. Bu nedenle transistör değiştirme arayışı genellikle herhangi bir zorluğa neden olmaz. Tabii ki en iyi seçenek, yanmış transistörü aynı şekilde değiştirmektir, ancak bozulan transistörü bulmak imkansızsa, yerine uygun bir muadil transistör seçmekte herhangi bir zorluk olmayacaktır.

Nelere Dikkat Etmelisiniz?

PDF-Datasheet'i açarak, öncelikle transistör tipini öğreneceğiz - bipolar veya alan efektli, p-n-p veya n-p-n, gövde çerçeve tipi, pinouts konumu.

Sayısal parametreler, her şeyden önce maksimum akım ve voltajdır. Transistör değiştirmek için muadil ürün seçerken maksimum akımı ve voltajı, orijinalinden büyük veya ona eşit olmalıdır.

Bipolar transistör için önemli bir parametre hFE akım transfer katsayısıdır. Transistör anahtar devrelerdeyse (açma-kapama talepleri) hFE gerekli katsayıya eşit veya daha büyük olmalıdır. Analog güçlendiricilerde veya benzeri cihazlarda ise hFE'ye yakın olması gerekir. Güç kaynaklarında, analog transistörler yakın hFE ile seçilmelidir. Ayrıca (çalışan transistör çift olarak değiştirilmelidir).

Cihazı açtıktan sonra transistörün sıcaklık modunu (ısıtma) kontrol etmek gerekir. Transistör aşırı sıcaksa, sorun hem transistörde hem de çalışmayan başka elemanlarda olabilir.

Bipolar Transistör (BJT) Kod Çözmenin Ana Parametreleri:

Yarı iletken malzeme: çoğu transistör germanyum veya silikon olacaktır. Diğer tipler geleneksel cihazlarda kullanılmaz.

Polarite: Diğer polaritenin bir transistörünü taktığınızda başarısız olur. Yani NPN transistör yerine PNP transistör kullanılmamaktadır.

Pc - Maksimum Güç Kapasitesi: Seçilen transistörün yeterli gücü dağıtabildiğinden emin olmak gerekir. Bu parametre, transistörün maksimum çalışma sıcaklığına bağlıdır - sıcaklık arttığında maksimum güç kapasitesi düşer. Dağıtma gücü yetersizse, transistörün diğer özellikleri kötüleşir, örneğin kollektör akımında keskin bir artış, bu da daha fazla ısınmaya ve çıkış transistörünün arızalanmasına neden olur.

Vcb - Arıza gerilimi p-n bağlantı değeri ile tanımlanan maksimum izin verilen kollektör-taban gerilimi. Kolektörün akımına ve transistörün sıcaklığına bağlıdır.

Vce - İzin verilen maksimum toplayıcı-yayıcı voltajı. Uce'nin üçüncü bir kollektör devre voltajına sahip olması gerekir. Şema talebi bir röle bobini ise diyot gibi transistör aşırı gerilimlerine karşı koruma sağlamak gerekir.

Ic - Maksimum DC toplayıcı akımı. Transistör akımı da %30'dan az olmayan bir rezervle alınır. Değeri, transistör sıcaklığına veya ortama bağlıdır.

Tj - PN-bağlantı maksimum sıcaklığı. Bu parametre, transistörün aşırı koşullarda, örneğin sıcaklığının 100 dereceye ulaşabileceği bir arabada çalışıp çalışmadığını dikkate almak önemlidir.

ft - Akım transfer katsayısının sınır frekansı - ortak emitörlü şemadaki akım transfer katsayısı modülünün bire yöneldiği frekans. Bu parametre önemlidir, çünkü giriş sinyalinin artan frekansı ile güçlendirme katsayısı azalır.

Cc - Toplayıcı bağlantı kapasitesi. Transistör hızı bu parametreye bağlıdır (yani ne kadar düşükse o kadar iyi).

hfe - Statik akım transfer katsayısı - Iс kollektör akımının Ib baz akımına oranı.

Sadece en önemli transistör parametreleri yukarıda açıklanmıştır. Üretici, veri sayfalarında birçok ek parametre belirtir: toplayıcı-yayıcı doyma gerilimi, izin verilen maksimum toplayıcı darbe akımı, ters emitör akımı, izin verilen maksimum taban akımı, vb.



TRANSİSTÖR KARŞILIKLARI

↓ Type	Code	Mat	Struct	Pc	Vcb	Vce	Veb	Ic	Tj	Ft	Cc	Hfe	Caps
2SC1600		Si	NPN	4	40			0.25	175	1000	4.5	200	TO18
A157B		Si	NPN	0.3	50	45	5	0.1	175	150	5	240	TO18
A158B		Si	NPN	0.3	30	20	5	0.1	175	150	5	240	TO18
A158C		Si	NPN	0.3	30	20	5	0.1	175	150	5	450	TO18
A159		Si	NPN	0.3	30	20	5	0.1	175	150	5	240	TO18
A159B		Si	NPN	0.3	30	20	5	0.1	175	150	5	240	TO18
A159C		Si	NPN	0.3	30	20	5	0.1	175	150	5	450	TO18
BC107B		Si	NPN	0.3	50	45	6	0.1	175	150	5	200	TO18
BC107BP		Si	NPN	0.3	50	45	6	0.1	175	150	5	200	TO18
BC107C		Si	NPN	0.3	50	45	6	0.1	175	150	5	450	TO18
BC107CP		Si	NPN	0.3	50	45	6	0.1	175	150	5	450	TO18
BC107CQ		Si	NPN	0.3	50	45	6	0.1	175	150	5	450	TO18
BC108B		Si	NPN	0.3	30	20	5	0.1	175	150	5	200	TO18
BC108C		Si	NPN	0.3	30	20	5	0.1	175	150	5	420	TO18
BC109		Si	NPN	0.3	30	20	5	0.1	175	150	5	180	TO18
BC109B		Si	NPN	0.3	30	20	5	0.1	175	150	5	200	TO18
BC109C		Si	NPN	0.3	30	20	5	0.1	175	150	5	420	TO18
BC290		Si	NPN	0.36	45	40	6	0.1	200		5	200	TO18
BC290A		Si	NPN	0.36	45	40	6	0.1	200		5	200	TO18
BC290B		Si	NPN	0.36	45	40	6	0.1	200			200	TO18
BC290C		Si	NPN	0.36	45	40	6	0.1	200			250	TO18
BCY65IX		Si	NPN	1	60	60	7	0.1	200	250	3.5	250	TO18
BCY65VII		Si	NPN	1	60	60	7	0.1	200	250	3.5	180	TO18
BCY65X		Si	NPN	1	60	60	7	0.1	200	250	3.5	380	TO18
BSX38B		Si	NPN	0.345	30	30	5	0.1	200	200	5	250	TO18
BSX79B		Si	NPN	0.345		45	5	0.1	200	200	5	250	TO18
C740		Si	NPN	0.36	30	30			175	450	3	260	TO18
CIL332		Si	NPN	0.3	30	30		0.2	175	350	2	200	TO18
CIL333		Si	NPN	0.3	30	30		0.2	175	350	2	450	TO18
CIL342		Si	NPN	0.3	55	50		0.2	175	350	2	200	TO18
CIL343		Si	NPN	0.3	55	50		0.2	175	350	2	450	TO18
CIL352		Si	NPN	0.3	75	70		0.2	175	350	2	200	TO18
CV10806		Si	NPN	0.3		30		0.1				200	TO18
ECG123A		Si	NPN	0.5	75	40		0.8	175	300		200	TO18
MA4102		Si	NPN	0.3		45	5		200	150	5	200	TO18
NKT10518		Si	NPN	0.3	50	45	5	0.2	175	150	4.5	250	TO18





Diğer BC SERİSİ TRANSİSTÖR Ürün Çeşitlerimizi BC SERİSİ Kategorisinde Bulabilirsiniz.

NOT: Ürün görseli temsilidir.
