2SC1983 Transistör NPN BJT TO-220

2SC1983 DATA SHEET

Type Designator: 2SC1983

Material of Transistor: Si

Polarity: NPN

Maximum Collector Power Dissipation (Pc): 30 W

Maximum Collector-Base Voltage |Vcb|: 80 V

Maximum Collector-Emitter Voltage |Vce|: 60 V

Maximum Emitter-Base Voltage |Veb|: 6 V

Maximum Collector Current |Ic max|: 3 A

Max. Operating Junction Temperature (Tj): 150 °C

Forward Current Transfer Ratio (hFE), MIN: 500

Noise Figure, dB: -

Package: TO220





Bipolar Transistör (BJT) İçin Muadil Ürün Nasıl Seçilir?

Birçok bipolar transistör (BJT) vardır. Bunların çoğunun parametrelerinde benzerlik olan ve birbirinin yerine kullanılabilen birçok muadili bulunmaktadır. Bu nedenle transistör değiştirme arayışı genellikle herhangi bir zorluğa neden olmaz. Tabii ki en iyi seçenek, yanmış transistörü aynı şekilde değiştirmektir, ancak bozulan transistörü bulmak imkansızsa, yerine uygun bir muadil transistör seçmekte herhangi bir zorluk olmayacaktır.

Nelere Dikkat Etmelisiniz?

PDF-Datasheet'i açarak, öncelikle transistör tipini öğreneceğiz - bipolar veya alan efektli, p-n-p veya n-p-n, gövde çerçeve tipi, pinouts konumu.

Sayısal parametreler, her şeyden önce maksimum akım ve voltajdır. Transistör değiştirmek için muadil ürün seçerken maksimum akımı ve voltajı, orijinalinden büyük veya ona eşit olmalıdır.

Bipolar transistör için önemli bir parametre hFE akım transfer katsayısıdır. Transistör anahtar devrelerdeyse (açma-kapama talepleri) hFE gerekli katsayıya eşit veya daha büyük olmalıdır. Analog güçlendiricilerde veya benzeri cihazlarda ise hFE'ye yakın olması gerekir. Güç kaynaklarında, analog transistörler yakın hFE ile seçilmelidir. Ayrıca (çalışan transistör çift olarak değiştirilmelidir).

Cihazı açtıktan sonra transistörün sıcaklık modunu (ısıtma) kontrol etmek gerekir. Transistör aşırı sıcaksa, sorun hem transistörde hem de çalışmayan başka elemanlarda olabilir.

Bipolar Transistör (BJT) Kod Çözmenin Ana Parametreleri:

Yarı iletken malzeme: çoğu transistör germanyum veya silikon olacaktır. Diğer tipler geleneksel cihazlarda kullanılmaz.

Polarite: Diğer polaritenin bir transistörünü taktığınızda başarısız olur. Yani NPN transistör yerine PNP transistör kullanılmamaktadır.

Pc - Maksimum Güç Kapasitesi: Seçilen transistörün yeterli gücü dağıtabildiğinden emin olmak gerekir. Bu parametre, transistörün maksimum çalışma sıcaklığına bağlıdır - sıcaklık arttığında maksimum güç kapasitesi düşer. Dağıtma gücü yetersizse, transistörün diğer özellikleri kötüleşir, örneğin kollektör akımında keskin bir artış, bu da daha fazla ısınmaya ve çıkış transistörünün arızalanmasına neden olur.

Vcb - Arıza gerilimi p-n bağlantı değeri ile tanımlanan maksimum izin verilen kollektör-taban gerilimi. Kolektörün akımına ve transistörün sıcaklığına bağlıdır.

Vce - İzin verilen maksimum toplayıcı-yayıcı voltajı. Uce'nin üçüncü bir kollektör devre voltajına sahip olması gerekir. Şema talebi bir röle bobini ise diyot gibi transistör aşırı gerilimlerine karşı koruma sağlamak gerekir.

Ic - Maksimum DC toplayıcı akımı. Transistör akımı da %30'dan az olmayan bir rezervle alınır. Değeri, transistör sıcaklığına veya ortama bağlıdır.

Tj - PN-bağlantı maksimum sıcaklığı. Bu parametre, transistörün aşırı koşullarda, örneğin sıcaklığının 100 dereceye ulaşabileceği bir arabada çalışıp çalışmadığını dikkate almak önemlidir.

ft - Akım transfer katsayısının sınır frekansı - ortak emitörlü şemadaki akım transfer katsayısı modülünün bire yöneldiği frekans. Bu parametre önemlidir, çünkü giriş sinyalinin artan frekansı ile güçlendirme katsayısı azalır.

Cc - Toplayıcı bağlantı kapasitesi. Transistör hızı bu parametreye bağlıdır (yani ne kadar düşükse o kadar iyi).

hfe - Statik akım transfer katsayısı - Iс kollektör akımının Ib baz akımına oranı.

Sadece en önemli transistör parametreleri yukarıda açıklanmıştır. Üretici, veri sayfalarında birçok ek parametre belirtir: toplayıcı-yayıcı doyma gerilimi, izin verilen maksimum toplayıcı darbe akımı, ters emitör akımı, izin verilen maksimum taban akımı, vb.

TRANSİSTÖR KARŞILIKLARI

↓ Type	Code	Mat	Struct	Pc	Vcb	Vce	Veb	Ic	Tj	Hfe	Caps
2SC1883		Si	NPN	30	120	120	7	5	150	2000	TO220
2SC1883K		Si	NPN	30	120	120	7	5	150	2000	TO220
2SC1983		Si	NPN	30	80	60	6	3	150	500	TO220
2SC1984		Si	NPN	30	100	80	6	3	150	500	TO220
2SC1984A		Si	NPN	30	100	80	6	3	150	500	TO220
2SC2315		Si	NPN	50	80		6	6	150	800	TO220
2SC2491		Si	NPN	50	100		15	6	150	600	TO220
2SC3186		Si	NPN	30	200			3	150	2000	TO220
2SC4310		Si	NPN	50	900	800	7	6	150	2000	TO220
2SC4547		Si	NPN	30	85	85	6	3	150	2000	TO220AB
2SD1022		Si	NPN	30	100	100	7	5	150	3000	TO220
2SD1023		Si	NPN	30	200	200		5	150	6000	TO220
2SD1024		Si	NPN	50	100	100	7	8	150	3000	TO220
2SD1025		Si	NPN	50	200	200		8	175	3000	TO220
2SD1026		Si	NPN	100	100	100		15	175	3000	TO220
2SD1027		Si	NPN	100	200	200		15	175	3000	TO220
2SD1031		Si	NPN	50	120		6	6	150	4000	TO220
2SD1071		Si	NPN	40	300		6	6	150	1000	TO220
2SD1072		Si	NPN	40	160		20	5	150	2500	TO220
2SD1073		Si	NPN	40	300		6	4	150	3000	TO220
2SD1085		Si	NPN	40	300	300	7	3	150	500	TO220
2SD1085K		Si	NPN	40	300	300	7	3	150	500	TO220
2SD1089		Si	NPN	30	200			6	150	2000	TO220
2SD1091		Si	NPN	40	170		6	4	150	5000	TO220
2SD1113		Si	NPN	40	300	300	7	6	150	500	TO220
2SD1113K		Si	NPN	40	300	300	7	6	150	500	TO220
2SD1114		Si	NPN	50	400	300	7	6	150	500	TO220
2SD1114K		Si	NPN	50	400	300	7	6	150	500	TO220
2SD1115		Si	NPN	40	400	300	7	3	150	500	TO220
2SD1115K		Si	NPN	40	400	300	7	3	150	500	TO220
2SD1116		Si	NPN	40	400	300	7	3	150	500	TO220
2SD1121		Si	NPN	50	200			3	150	1000	TO220
2SD1122		Si	NPN	80	200			5	150	1000	TO220
2SD1123		Si	NPN	100	200			8	150	1000	TO220
2SD1124		Si	NPN	80	80			8	150	1000	TO220
2SD1125		Si	NPN	100	80			12	150	1000	TO220
2SD1126		Si	NPN	50	120	120	7	10	150	1500	TO220
2SD1126K		Si	NPN	50	120	120	7	10	150	1500	TO220
2SD1127		Si	NPN	50	120	120	7	10	150	2000	TO220
2SD1127K		Si	NPN	50	120	120	7	10	150	2000	TO220
2SD1128		Si	NPN	30	150		6	5	150	5000	TO220
2SD1141		Si	NPN	40	400	300	7	6	150	500	TO220
2SD1141K		Si	NPN	40	400	300	7	6	150	500	TO220
2SD1147		Si	NPN	30	120		6	5	150	6000	TO220
2SD1169		Si	NPN	40	150			5	175	10000	TO220
2SD1170		Si	NPN	70	120			5	175	4000	TO220
2SD1176A		Si	NPN	45	80			8	175	4000	TO220
2SD1194		Si	NPN	30	110	100	6	3	150	2000	TO220
2SD1195		Si	NPN	35	110	100	6	5	150	2000	TO220
2SD1196		Si	NPN	40	110	100	6	8	150	2000	TO220
2SD1245		Si	NPN	40	500			6	150	500	TO220
2SD1248		Si	NPN	40	120	120	7	8	150	10000	TO220
2SD1273		Si	NPN	40	80	60	6	3	150	500	TO220
2SD1273A		Si	NPN	40	80	60	6	3	150	2000	TO220
2SD1273O		Si	NPN	40	80	60	6	3	150	500	TO220
2SD1273P		Si	NPN	40	80	60	6	3	150	800	TO220
2SD1273Q		Si	NPN	40	80	60	6	3	150	2000	TO220
2SD1276A		Si	NPN	40	80			4	150	1500	TO220
2SD1277A		Si	NPN	45	80			8	150	1500	TO220
2SD1307		Si	NPN	35	350			6	150	2500	TO220
2SD1315		Si	NPN	40	150			15	175	5000	TO220
2SD1370		Si	NPN	30	100	80		4	150	4000	TO220
2SD1377		Si	NPN	40	120	120	7	8	150	10000	TO220
2SD1377K		Si	NPN	40	120	120	7	8	150	10000	TO220
2SD1386		Si	NPN	50	140			8	150	4000	TO220
2SD1446		Si	NPN	40	500			6	150	2000	TO220
2SD1474		Si	NPN	40	100			6	150	800	TO220
2SD1500		Si	NPN	40	150	100	8	10	150	3000	TO220
2SD1532		Si	NPN	30	120			4	150	3000	TO220
2SD1533		Si	NPN	45	500			7	150	800	TO220
2SD1535		Si	NPN	45	500			7	150	2000	TO220
2SD1565		Si	NPN	30	100			5	150	8000	TO220
2SD1591		Si	NPN	30	150			10	150	6000	TO220
2SD1592		Si	NPN	30	500	300		5	150	1000	TO220
2SD1594		Si	NPN	30	100			6	150	800	TO220
2SD1599		Si	NPN	40	80	80	7	4	150	15000	TO220
2SD1600		Si	NPN	40	80	80	7	8	150	15000	TO220
2SD1602		Si	NPN	40	80	80	7	4	150	15000	TO220
2SD1604		Si	NPN	40	80	80	7	8	150	15000	TO220
2SD1605		Si	NPN	40	120	120	7	3	150	15000	TO220
2SD1606		Si	NPN	40	120	120	7	6	150	15000	TO220
2SD1607		Si	NPN	40	120			10	150	5000	TO220
2SD1608		Si	NPN	50	120			8	150	5000	TO220
2SD1633		Si	NPN	30	100			5	150	6000	TO220
2SD1634		Si	NPN	50	100			8	150	6000	TO220
2SD1756		Si	NPN	40	200	200	7	10	150	3000	TO220AB
2SD1769		Si	NPN	50	120	120	6	6	150	2000	TO220
2SD1773		Si	NPN	50	120	120		8	150	5000	TO220
2SD1888		Si	NPN	40	120			6	150	5000	TO220
2SD1889		Si	NPN	30	120			6	150	5000	TO220
2SD1890		Si	NPN	35	100			3	150	15000	TO220
2SD1891		Si	NPN	40	110			4	150	15000	TO220
2SD1892		Si	NPN	45	120			5	150	15000	TO220
2SD1893		Si	NPN	50	150			6	150	15000	TO220
2SD1894		Si	NPN	70	160			7	150	15000	TO220
2SD1895		Si	NPN	100	160			8	150	15000	TO220
2SD1909		Si	NPN	45	500	300		6	150	500	TO220
2SD1932		Si	NPN	40	80			4	150	3000	TO220
2SD1933		Si	NPN	30	80			4	150	3000	TO220
2SD1976		Si	NPN	40	300	300	7	6	150	500	TO220
2SD2024		Si	NPN	40	120			8	150	10000	TO220
2SD2025		Si	NPN	30	120			8	150	10000	TO220
2SD2081		Si	NPN	30	120	120	6	10	150	2000	TO220F FM20
2SD2101		Si	NPN	30	200	200	7	10	150	3000	TO220FM
2SD2105		Si	NPN	30	120	120	7	10	150	15000	TO220FM
2SD2163		Si	NPN	30	150	100		10	150	4000	TO220
2SD2165		Si	NPN	30	100	100	7	6	150	800	TO220
2SD2232		Si	NPN	30	400	300		8	150	5000	TO220
2SD2233		Si	NPN	30	300	250		6	150	4000	TO220
2SD2323		Si	NPN	30	300	300	7	6	150	500	TO220FM
2SD2399		Si	NPN	30	80	80	7	4		1000	TO220F
2SD2422		Si	NPN	30	100	100	7	7	150	1000	TO220F
2SD2478		Si	NPN	30	80	80	7	4	150	1000	TO220FP
2SD2527		Si	NPN	40	80	60	6	4	150	500	TO220D
2SD2528		Si	NPN	40	80	60	6	5	150	500	TO220D
2SD2607		Si	NPN	30	100	100	7	8	150	1000	TO220FN
2SD2633		Si	NPN	35	200	150	6	8	150	2000	TO220F
2SD560		Si	NPN	30	150	100	7	5	175	3000	TO220
2SD560O		Si	NPN	30	150	100	7	5	150	5000	TO220
2SD560R		Si	NPN	30	150	100	7	5	150	3000	TO220
2SD560Y		Si	NPN	30	150	100	7	5	150	10000	TO220
2SD768K		Si	NPN	40	120		7	6	150	1000	TO220AB
2SD830		Si	NPN	30	150	100	7	5	150	10000	TO220
2SD864		Si	NPN	30	120		7	3	175	10000	TO220



Diğer 2SC SERİSİ TRANSİSTÖR Ürün Çeşitlerimizi 2SC SERİSİ Kategorisinde bulabilirsiniz.

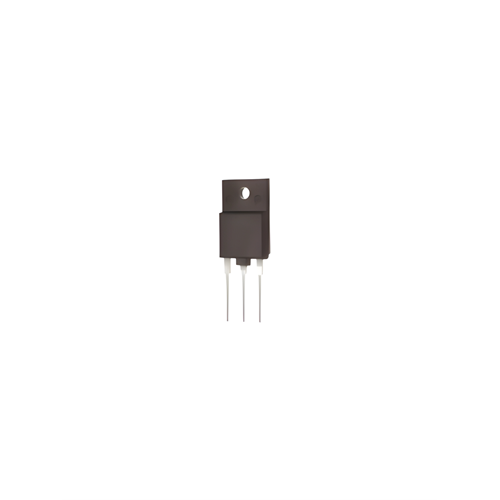

NOT: Ürün görseli temsilidir.
