2SC1913 Transistör NPN BJT TO-220

2SC1913 DATA SHEET

Type Designator: 2SC1913

Material of Transistor: Si

Polarity: NPN

Maximum Collector Power Dissipation (Pc): 15 W

Maximum Collector-Base Voltage |Vcb|: 150 V

Maximum Collector-Emitter Voltage |Vce|: 150 V

Maximum Emitter-Base Voltage |Veb|: 5 V

Maximum Collector Current |Ic max|: 1.5 A

Max. Operating Junction Temperature (Tj): 150 °C

Transition Frequency (ft): 60 MHz

Forward Current Transfer Ratio (hFE), MIN: 65

Noise Figure, dB: -

Package: TO220



Bipolar Transistör (BJT) İçin Muadil Ürün Nasıl Seçilir?

Birçok bipolar transistör (BJT) vardır. Bunların çoğunun parametrelerinde benzerlik olan ve birbirinin yerine kullanılabilen birçok muadili bulunmaktadır. Bu nedenle transistör değiştirme arayışı genellikle herhangi bir zorluğa neden olmaz. Tabii ki en iyi seçenek, yanmış transistörü aynı şekilde değiştirmektir, ancak bozulan transistörü bulmak imkansızsa, yerine uygun bir muadil transistör seçmekte herhangi bir zorluk olmayacaktır.

Nelere Dikkat Etmelisiniz?

PDF-Datasheet'i açarak, öncelikle transistör tipini öğreneceğiz - bipolar veya alan efektli, p-n-p veya n-p-n, gövde çerçeve tipi, pinouts konumu.

Sayısal parametreler, her şeyden önce maksimum akım ve voltajdır. Transistör değiştirmek için muadil ürün seçerken maksimum akımı ve voltajı, orijinalinden büyük veya ona eşit olmalıdır.

Bipolar transistör için önemli bir parametre hFE akım transfer katsayısıdır. Transistör anahtar devrelerdeyse (açma-kapama talepleri) hFE gerekli katsayıya eşit veya daha büyük olmalıdır. Analog güçlendiricilerde veya benzeri cihazlarda ise hFE'ye yakın olması gerekir. Güç kaynaklarında, analog transistörler yakın hFE ile seçilmelidir. Ayrıca (çalışan transistör çift olarak değiştirilmelidir).

Cihazı açtıktan sonra transistörün sıcaklık modunu (ısıtma) kontrol etmek gerekir. Transistör aşırı sıcaksa, sorun hem transistörde hem de çalışmayan başka elemanlarda olabilir.

Bipolar Transistör (BJT) Kod Çözmenin Ana Parametreleri:

Yarı iletken malzeme: çoğu transistör germanyum veya silikon olacaktır. Diğer tipler geleneksel cihazlarda kullanılmaz.

Polarite: Diğer polaritenin bir transistörünü taktığınızda başarısız olur. Yani NPN transistör yerine PNP transistör kullanılmamaktadır.

Pc - Maksimum Güç Kapasitesi: Seçilen transistörün yeterli gücü dağıtabildiğinden emin olmak gerekir. Bu parametre, transistörün maksimum çalışma sıcaklığına bağlıdır - sıcaklık arttığında maksimum güç kapasitesi düşer. Dağıtma gücü yetersizse, transistörün diğer özellikleri kötüleşir, örneğin kollektör akımında keskin bir artış, bu da daha fazla ısınmaya ve çıkış transistörünün arızalanmasına neden olur.

Vcb - Arıza gerilimi p-n bağlantı değeri ile tanımlanan maksimum izin verilen kollektör-taban gerilimi. Kolektörün akımına ve transistörün sıcaklığına bağlıdır.

Vce - İzin verilen maksimum toplayıcı-yayıcı voltajı. Uce'nin üçüncü bir kollektör devre voltajına sahip olması gerekir. Şema talebi bir röle bobini ise diyot gibi transistör aşırı gerilimlerine karşı koruma sağlamak gerekir.

Ic - Maksimum DC toplayıcı akımı. Transistör akımı da %30'dan az olmayan bir rezervle alınır. Değeri, transistör sıcaklığına veya ortama bağlıdır.

Tj - PN-bağlantı maksimum sıcaklığı. Bu parametre, transistörün aşırı koşullarda, örneğin sıcaklığının 100 dereceye ulaşabileceği bir arabada çalışıp çalışmadığını dikkate almak önemlidir.

ft - Akım transfer katsayısının sınır frekansı - ortak emitörlü şemadaki akım transfer katsayısı modülünün bire yöneldiği frekans. Bu parametre önemlidir, çünkü giriş sinyalinin artan frekansı ile güçlendirme katsayısı azalır.

Cc - Toplayıcı bağlantı kapasitesi. Transistör hızı bu parametreye bağlıdır (yani ne kadar düşükse o kadar iyi).

hfe - Statik akım transfer katsayısı - Iс kollektör akımının Ib baz akımına oranı.

Sadece en önemli transistör parametreleri yukarıda açıklanmıştır. Üretici, veri sayfalarında birçok ek parametre belirtir: toplayıcı-yayıcı doyma gerilimi, izin verilen maksimum toplayıcı darbe akımı, ters emitör akımı, izin verilen maksimum taban akımı, vb.

TRANSİSTÖR KARŞILIKLARI

↓ Type	Code	Mat	Struct	Pc	Vcb	Vce	Veb	Ic	Tj	Ft	Hfe	Caps
2SC1913		Si	NPN	15	150	150	5	1.5	150	60	65	TO220
2SC1913A		Si	NPN	15	180	180	5	1.5	150	60	65	TO220
2SC2275A		Si	NPN	25	150		5	1.5	150	100	150	TO220
2SC2336A		Si	NPN	25	200		5	1.5	150	95	150	TO220
2SC2336B		Si	NPN	25	200	180	5	1.5	150	95	180	TO220
2SC2344E		Si	NPN	25	180	160	6	1.5	150	100	100	TO220
2SC2438		Si	NPN	50	150		7	7	150		120	TO220
2SC2439		Si	NPN	50	150		7	7	150		120	TO220
2SC2768A		Si	NPN	40	250			7	150		80	TO220
2SC2867		Si	NPN	50	300		7	10	150	200	100	TO220
2SC2907		Si	NPN	40	400		7	5	175		150	TO220
2SC3163		Si	NPN	50	500	400	5	6	150		150	TO220
2SC3175		Si	NPN	50	400			7	150		80	TO220
2SC3176		Si	NPN	50	400			7	150		75	TO220
2SC3186		Si	NPN	30	200			3	150		2000	TO220
2SC3298		Si	NPN	20	160	160	5	1.5	150	100	70	TO220
2SC3298A		Si	NPN	20	180	180	5	1.5		100	70	TO220FA
2SC3298B		Si	NPN	20	200	200	5	1.5		100	70	TO220FA
2SC3298O		Si	NPN	20	160	160	5	1.5	150	100	70	TO220
2SC3298Y		Si	NPN	20	160	160	5	1.5	150	100	120	TO220
2SC3316		Si	NPN	40	500			2	150		90	TO220
2SC3490		Si	NPN	40	900			3	150		80	TO220
2SC3561		Si	NPN	20	500	450		2	150		70	TO220
2SC3566		Si	NPN	25	150			5	150		70	TO220
2SC4370		Si	NPN	20	160			1.5	150	100	200	TO220
2SC4371		Si	NPN	30	500	400		5	150		200	TO220
2SC4559		Si	NPN	40	500	400		7	175		150	TO220
2SC5171	C5171	Si	NPN	20	180	180	5	2	150	200	100	TO220NIS
2SC6072	C6072	Si	NPN	20	180	180	5	2	150	200	100	TO220SIS
2SD1023		Si	NPN	30	200	200		5	150		6000	TO220
2SD1025		Si	NPN	50	200	200		8	175		3000	TO220
2SD1027		Si	NPN	100	200	200		15	175		3000	TO220
2SD1071		Si	NPN	40	300		6	6	150		1000	TO220
2SD1072		Si	NPN	40	160		20	5	150		2500	TO220
2SD1073		Si	NPN	40	300		6	4	150		3000	TO220
2SD1085		Si	NPN	40	300	300	7	3	150		500	TO220
2SD1085K		Si	NPN	40	300	300	7	3	150		500	TO220
2SD1088		Si	NPN	30	300	250	5	6	150		6000	TO220
2SD1089		Si	NPN	30	200			6	150		2000	TO220
2SD1091		Si	NPN	40	170		6	4	150		5000	TO220
2SD1113		Si	NPN	40	300	300	7	6	150		500	TO220
2SD1113K		Si	NPN	40	300	300	7	6	150		500	TO220
2SD1114		Si	NPN	50	400	300	7	6	150		500	TO220
2SD1114K		Si	NPN	50	400	300	7	6	150		500	TO220
2SD1115		Si	NPN	40	400	300	7	3	150		500	TO220
2SD1115K		Si	NPN	40	400	300	7	3	150		500	TO220
2SD1116		Si	NPN	40	400	300	7	3	150		500	TO220
2SD1120		Si	NPN	40	200			2	150		1000	TO220
2SD1121		Si	NPN	50	200			3	150		1000	TO220
2SD1122		Si	NPN	80	200			5	150		1000	TO220
2SD1123		Si	NPN	100	200			8	150		1000	TO220
2SD1138C		Si	NPN	30	200	150	6	2	150		100	TO220
2SD1138D		Si	NPN	30	200	150	6	2	150		160	TO220
2SD1139		Si	NPN	30	200	150	5	2	150		100	TO220
2SD1141		Si	NPN	40	400	300	7	6	150		500	TO220
2SD1141K		Si	NPN	40	400	300	7	6	150		500	TO220
2SD1162		Si	NPN	40	500		10	10	150		400	TO220
2SD1169		Si	NPN	40	150			5	175		10000	TO220
2SD1182		Si	NPN	50	180			1.5	150		120	TO220
2SD1245		Si	NPN	40	500			6	150		500	TO220
2SD1264		Si	NPN	30	200			2	150		80	TO220
2SD1264A		Si	NPN	30	250			2	150		80	TO220
2SD1307		Si	NPN	35	350			6	150		2500	TO220
2SD1315		Si	NPN	40	150			15	175		5000	TO220
2SD1349		Si	NPN	50	500			7	150		150	TO220
2SD1360		Si	NPN	30	600	400	5	6	150		800	TO220
2SD1361		Si	NPN	30	300	250	5	6	150		4000	TO220
2SD1409A		Si	NPN	25	600	400	5	6	150		600	TO220NIS
2SD1410A		Si	NPN	25	300	250	5	6	150		2000	TO220NIS
2SD1446		Si	NPN	40	500			6	150		2000	TO220
2SD1533		Si	NPN	45	500			7	150		800	TO220
2SD1535		Si	NPN	45	500			7	150		2000	TO220
2SD1562A		Si	NPN	20	160			1.5	150	60	80	TO220
2SD1590		Si	NPN	25	150			8	150		6000	TO220
2SD1591		Si	NPN	30	150			10	150		6000	TO220
2SD1592		Si	NPN	30	500	300		5	150		1000	TO220
2SD1756		Si	NPN	40	200	200	7	10	150		3000	TO220AB
2SD1893		Si	NPN	50	150			6	150		15000	TO220
2SD1894		Si	NPN	70	160			7	150		15000	TO220
2SD1895		Si	NPN	100	160			8	150		15000	TO220
2SD1909		Si	NPN	45	500	300		6	150		500	TO220
2SD1976		Si	NPN	40	300	300	7	6	150		500	TO220
2SD2101		Si	NPN	30	200	200	7	10	150		3000	TO220FM
2SD2237D		Si	NPN	20	200	150	6	2	150		160	TO220FM
2SD2323		Si	NPN	30	300	300	7	6	150		500	TO220FM
2SD2337C		Si	NPN	20	200	150	6	2	150		100	TO220FM
2SD2633		Si	NPN	35	200	150	6	8	150		2000	TO220F
2SD5018		Si	NPN	50	600	275	10	4	150		150	TO220
2SD798		Si	NPN	30	600	300	5	6	150		3000	TO220
2SD799		Si	NPN	30	600	400	5	6	150		600	TO220
2SD834		Si	NPN	25	250		10	4	150		3000	TO220
2SD835		Si	NPN	40	400		15	6	150		400	TO220
2SD901		Si	NPN	25	200		5	2	150		100	TO220
2SD977		Si	NPN	40	450			4	150		100	TO220
2SD978		Si	NPN	40	450	350	6	5	150		100	TO220
2SD982		Si	NPN	40	200		6	5	150		3000	TO220
2SD983		Si	NPN	40	150		6	5	150		3000	TO220
2SD987		Si	NPN	40	500		8	5	150		100	TO220
2SD990		Si	NPN	50	300	300	7	6	150		500	TO220
2SD991		Si	NPN	50	300	300	7	6	150		500	TO220
2SD991K		Si	NPN	50	300	300	7	6	150		500	TO220
2ST501T		Si	NPN	100	500	330	5	8	150		2000	TO220C
2STP535FP		Si	NPN	37	180	180	5	8	150		1000	TO220FP
BTC1510E3		Si	NPN	65	150	150	5	10	150		2000	TO220
BTC1510FP		Si	NPN	60	150	150	5	10	150		2000	TO220FP
BTD1857AE3	D1857A	Si	NPN	20	180	160	6	1.5	150	140	160	TO220AB
BTD1857AFP	D1857A	Si	NPN	20	180	160	5	1.5	150	140	160	TO220FP
BU184		Si	NPN	60	400	200		10	150		200	TO220



Diğer 2SC SERİSİ TRANSİSTÖR Ürün Çeşitlerimizi 2SC SERİSİ Kategorisinde bulabilirsiniz.

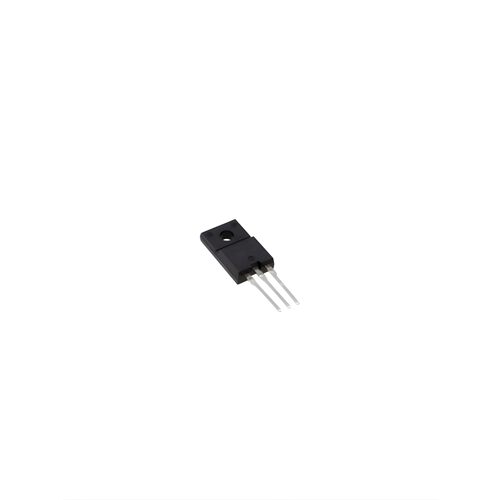

NOT: Ürün görseli temsilidir.
