2SB624 (BV3) SMD Transistör PNP BJT SOT-23

2SB624 (BV3) DATA SHEET

Type Designator: 2SB624

SMD Transistor Code: BV1_BV2_BV3_BV4_BV5

Material of Transistor: Si

Polarity: PNP

Maximum Collector Power Dissipation (Pc): 0.2 W

Maximum Collector-Base Voltage |Vcb|: 30 V

Maximum Collector-Emitter Voltage |Vce|: 25 V

Maximum Emitter-Base Voltage |Veb|: 5 V

Maximum Collector Current |Ic max|: 0.7 A

Max. Operating Junction Temperature (Tj): 150 °C

Transition Frequency (ft): 80 MHz

Collector Capacitance (Cc): 17 pF

Forward Current Transfer Ratio (hFE), MIN: 90

Noise Figure, dB: -

Package: TO-236,SOT-23



Bipolar Transistör (BJT) İçin Muadil Ürün Nasıl Seçilir?

Birçok bipolar transistör (BJT) vardır. Bunların çoğunun parametrelerinde benzerlik olan ve birbirinin yerine kullanılabilen birçok muadili bulunmaktadır. Bu nedenle transistör değiştirme arayışı genellikle herhangi bir zorluğa neden olmaz. Tabii ki en iyi seçenek, yanmış transistörü aynı şekilde değiştirmektir, ancak bozulan transistörü bulmak imkansızsa, yerine uygun bir muadil transistör seçmekte herhangi bir zorluk olmayacaktır.

Nelere Dikkat Etmelisiniz?

PDF-Datasheet'i açarak, öncelikle transistör tipini öğreneceğiz - bipolar veya alan efektli, p-n-p veya n-p-n, gövde çerçeve tipi, pinouts konumu.

Sayısal parametreler, her şeyden önce maksimum akım ve voltajdır. Transistör değiştirmek için muadil ürün seçerken maksimum akımı ve voltajı, orijinalinden büyük veya ona eşit olmalıdır.

Bipolar transistör için önemli bir parametre hFE akım transfer katsayısıdır. Transistör anahtar devrelerdeyse (açma-kapama talepleri) hFE gerekli katsayıya eşit veya daha büyük olmalıdır. Analog güçlendiricilerde veya benzeri cihazlarda ise hFE'ye yakın olması gerekir. Güç kaynaklarında, analog transistörler yakın hFE ile seçilmelidir. Ayrıca (çalışan transistör çift olarak değiştirilmelidir).

Cihazı açtıktan sonra transistörün sıcaklık modunu (ısıtma) kontrol etmek gerekir. Transistör aşırı sıcaksa, sorun hem transistörde hem de çalışmayan başka elemanlarda olabilir.

Bipolar Transistör (BJT) Kod Çözmenin Ana Parametreleri:

Yarı iletken malzeme: çoğu transistör germanyum veya silikon olacaktır. Diğer tipler geleneksel cihazlarda kullanılmaz.

Polarite: Diğer polaritenin bir transistörünü taktığınızda başarısız olur. Yani NPN transistör yerine PNP transistör kullanılmamaktadır.

Pc - Maksimum Güç Kapasitesi: Seçilen transistörün yeterli gücü dağıtabildiğinden emin olmak gerekir. Bu parametre, transistörün maksimum çalışma sıcaklığına bağlıdır - sıcaklık arttığında maksimum güç kapasitesi düşer. Dağıtma gücü yetersizse, transistörün diğer özellikleri kötüleşir, örneğin kollektör akımında keskin bir artış, bu da daha fazla ısınmaya ve çıkış transistörünün arızalanmasına neden olur.

Vcb - Arıza gerilimi p-n bağlantı değeri ile tanımlanan maksimum izin verilen kollektör-taban gerilimi. Kolektörün akımına ve transistörün sıcaklığına bağlıdır.

Vce - İzin verilen maksimum toplayıcı-yayıcı voltajı. Uce'nin üçüncü bir kollektör devre voltajına sahip olması gerekir. Şema talebi bir röle bobini ise diyot gibi transistör aşırı gerilimlerine karşı koruma sağlamak gerekir.

Ic - Maksimum DC toplayıcı akımı. Transistör akımı da %30'dan az olmayan bir rezervle alınır. Değeri, transistör sıcaklığına veya ortama bağlıdır.

Tj - PN-bağlantı maksimum sıcaklığı. Bu parametre, transistörün aşırı koşullarda, örneğin sıcaklığının 100 dereceye ulaşabileceği bir arabada çalışıp çalışmadığını dikkate almak önemlidir.

ft - Akım transfer katsayısının sınır frekansı - ortak emitörlü şemadaki akım transfer katsayısı modülünün bire yöneldiği frekans. Bu parametre önemlidir, çünkü giriş sinyalinin artan frekansı ile güçlendirme katsayısı azalır.

Cc - Toplayıcı bağlantı kapasitesi. Transistör hızı bu parametreye bağlıdır (yani ne kadar düşükse o kadar iyi).

hfe - Statik akım transfer katsayısı - Iс kollektör akımının Ib baz akımına oranı.

Sadece en önemli transistör parametreleri yukarıda açıklanmıştır. Üretici, veri sayfalarında birçok ek parametre belirtir: toplayıcı-yayıcı doyma gerilimi, izin verilen maksimum toplayıcı darbe akımı, ters emitör akımı, izin verilen maksimum taban akımı, vb.

TRANSİSTÖR KARŞILIKLARI

↓ Type	Code	Mat	Struct	Pc	Vcb	Vce	Veb	Ic	Tj	Ft	Cc	Hfe	Caps
2SB624	BV1 BV2 BV3 BV4 BV5	Si	PNP	0.2	30	25	5	0.7	150	80	17	90	TO236
2SB624BV1	BV1	Si	PNP	0.2	30	25	5	0.7	150	80	17	90	TO236
2SB624BV2	BV2	Si	PNP	0.2	30	25	5	0.7	150	80	17	110	TO236
2SB624BV3	BV3	Si	PNP	0.2	30	25	5	0.7	150	80	17	135	TO236
2SB624BV4	BV4	Si	PNP	0.2	30	25	5	0.7	150	80	17	160	TO236
2SB624BV5	BV5	Si	PNP	0.2	30	25	5	0.7	150	80	17	200	TO236
2SB624R		Si	PNP	0.2	30	25	5	0.7	150	80	17	90	TO236
BSS80C	CJ CJs	Si	PNP	0.35	60	40	5	0.8	150	200	8	100	TO236
BSS82C	CM CMs	Si	PNP	0.225	60	60	5	0.8	150	200	8	100	TO236
BSS82CL		Si	PNP	0.225	60	60	5	0.8	150	200	8	100	TO236
FMMT2907A	2F	Si	PNP	0.4	60	60	5	0.8	150	200	8	100	TO236
FMMT591	591	Si	PNP	0.5	120	100	5	1	150	150	10	100	TO236
FMMT591A	91A	Si	PNP	0.5	40	40	5	1	150	150	10	100	TO236
FMMT720	720	Si	PNP	0.625	40	40	5	1.5	150	150	15	300	TO236
FZT591		Si	PNP	2	80	60	5	1	150	150	10	100	TO236
FZT593		Si	PNP	2	120	100	5	1	150	150	10	100	TO236
FZT604		Si	PNP	2	120	100	10	2	150	150	15	7000	TO236
FZT605		Si	PNP	2	140	120	10	2	150	150	16	7000	TO236
FZT704		Si	PNP	2	120	100	10	2	150	160	15	5000	TO236
FZT705		Si	PNP	2	140	120	10	2	150	160	15	5000	TO236
GES2907A		Si	PNP	0.4	60	60	5	0.8	200	200	8	100	TO236
KSA1298	J1O J1Y	Si	PNP	0.2	30	25	5	0.8	150	120	13	100	TO236
KSA1298O		Si	PNP	0.2	30	25	5	0.8	150	120	13	100	TO236
KSA1298Y		Si	PNP	0.2	30	25	5	0.8	150	120	13	160	TO236
MP2907A		Si	PNP	0.4	60	60	5	0.8	200	200	8	100	TO236
SMBT2907A	2F S2F s2F s2P SE	Si	PNP	0.625	60	60	5	0.8	150	200	8	100	TO236



Diğer 2SB SERİSİ ENTEGRE Ürün Çeşitlerimizi 2SB SERİSİ Kategorisinde bulabilirsiniz.

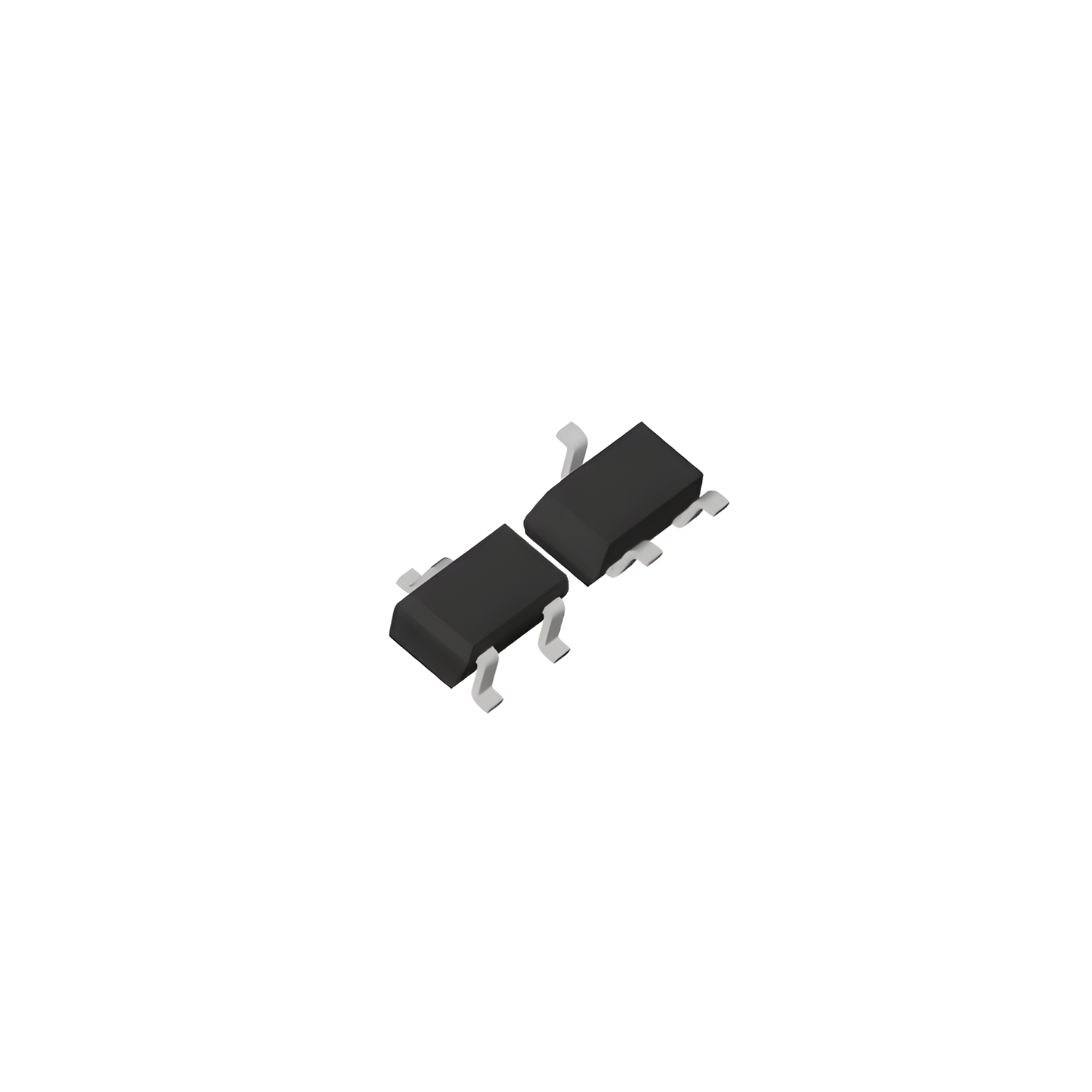

NOT: Ürün görseli temsilidir.
