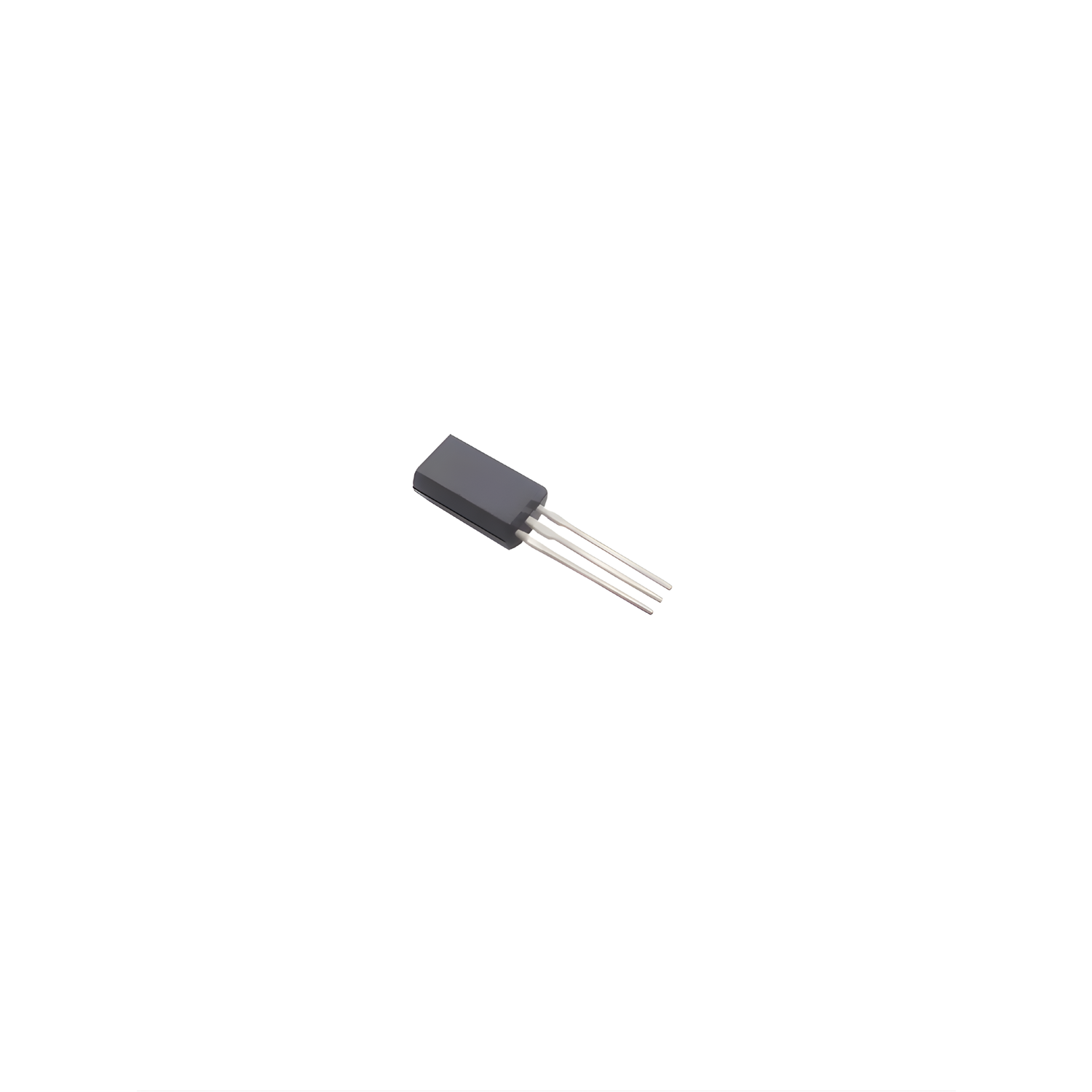

2SB560 Transistör Silicon PNP-Transistor Uni, lo-sat, 100V, 0,7A, 0,9W, 100MHz TO-92L

2SB560 DATA SHEET

Type Designator: 2SB560

Material of Transistor: Si

Polarity: PNP

Maximum Collector Power Dissipation (Pc): 0.75 W

Maximum Collector-Base Voltage |Vcb|: 100 V

Maximum Collector-Emitter Voltage |Vce|: 80 V

Maximum Emitter-Base Voltage |Veb|: 5 V

Maximum Collector Current |Ic max|: 0.7 A

Max. Operating Junction Temperature (Tj): 125 °C

Transition Frequency (ft): 50 MHz

Collector Capacitance (Cc): 30 pF

Forward Current Transfer Ratio (hFE), MIN: 60

Noise Figure, dB: -

Package: TO92



Bipolar Transistör (BJT) İçin Muadil Ürün Nasıl Seçilir?

Birçok bipolar transistör (BJT) vardır. Bunların çoğunun parametrelerinde benzerlik olan ve birbirinin yerine kullanılabilen birçok muadili bulunmaktadır. Bu nedenle transistör değiştirme arayışı genellikle herhangi bir zorluğa neden olmaz. Tabii ki en iyi seçenek, yanmış transistörü aynı şekilde değiştirmektir, ancak bozulan transistörü bulmak imkansızsa, yerine uygun bir muadil transistör seçmekte herhangi bir zorluk olmayacaktır.

Nelere Dikkat Etmelisiniz?

PDF-Datasheet'i açarak, öncelikle transistör tipini öğreneceğiz - bipolar veya alan efektli, p-n-p veya n-p-n, gövde çerçeve tipi, pinouts konumu.

Sayısal parametreler, her şeyden önce maksimum akım ve voltajdır. Transistör değiştirmek için muadil ürün seçerken maksimum akımı ve voltajı, orijinalinden büyük veya ona eşit olmalıdır.

Bipolar transistör için önemli bir parametre hFE akım transfer katsayısıdır. Transistör anahtar devrelerdeyse (açma-kapama talepleri) hFE gerekli katsayıya eşit veya daha büyük olmalıdır. Analog güçlendiricilerde veya benzeri cihazlarda ise hFE'ye yakın olması gerekir. Güç kaynaklarında, analog transistörler yakın hFE ile seçilmelidir. Ayrıca (çalışan transistör çift olarak değiştirilmelidir).

Cihazı açtıktan sonra transistörün sıcaklık modunu (ısıtma) kontrol etmek gerekir. Transistör aşırı sıcaksa, sorun hem transistörde hem de çalışmayan başka elemanlarda olabilir.

Bipolar Transistör (BJT) Kod Çözmenin Ana Parametreleri:

Yarı iletken malzeme: çoğu transistör germanyum veya silikon olacaktır. Diğer tipler geleneksel cihazlarda kullanılmaz.

Polarite: Diğer polaritenin bir transistörünü taktığınızda başarısız olur. Yani NPN transistör yerine PNP transistör kullanılmamaktadır.

Pc - Maksimum Güç Kapasitesi: Seçilen transistörün yeterli gücü dağıtabildiğinden emin olmak gerekir. Bu parametre, transistörün maksimum çalışma sıcaklığına bağlıdır - sıcaklık arttığında maksimum güç kapasitesi düşer. Dağıtma gücü yetersizse, transistörün diğer özellikleri kötüleşir, örneğin kollektör akımında keskin bir artış, bu da daha fazla ısınmaya ve çıkış transistörünün arızalanmasına neden olur.

Vcb - Arıza gerilimi p-n bağlantı değeri ile tanımlanan maksimum izin verilen kollektör-taban gerilimi. Kolektörün akımına ve transistörün sıcaklığına bağlıdır.

Vce - İzin verilen maksimum toplayıcı-yayıcı voltajı. Uce'nin üçüncü bir kollektör devre voltajına sahip olması gerekir. Şema talebi bir röle bobini ise diyot gibi transistör aşırı gerilimlerine karşı koruma sağlamak gerekir.

Ic - Maksimum DC toplayıcı akımı. Transistör akımı da %30'dan az olmayan bir rezervle alınır. Değeri, transistör sıcaklığına veya ortama bağlıdır.

Tj - PN-bağlantı maksimum sıcaklığı. Bu parametre, transistörün aşırı koşullarda, örneğin sıcaklığının 100 dereceye ulaşabileceği bir arabada çalışıp çalışmadığını dikkate almak önemlidir.

ft - Akım transfer katsayısının sınır frekansı - ortak emitörlü şemadaki akım transfer katsayısı modülünün bire yöneldiği frekans. Bu parametre önemlidir, çünkü giriş sinyalinin artan frekansı ile güçlendirme katsayısı azalır.

Cc - Toplayıcı bağlantı kapasitesi. Transistör hızı bu parametreye bağlıdır (yani ne kadar düşükse o kadar iyi).

hfe - Statik akım transfer katsayısı - Iс kollektör akımının Ib baz akımına oranı.

Sadece en önemli transistör parametreleri yukarıda açıklanmıştır. Üretici, veri sayfalarında birçok ek parametre belirtir: toplayıcı-yayıcı doyma gerilimi, izin verilen maksimum toplayıcı darbe akımı, ters emitör akımı, izin verilen maksimum taban akımı, vb.

TRANSİSTÖR KARŞILIKLARI

↓ Type	Code	Mat	Struct	Pc	Vcb	Vce	Veb	Ic	Tj	Ft	Cc	Hfe	Caps
2N6730		Si	PNP	2	100	100		2	150	50		80	TO92
2N6732		Si	PNP	2	100	80	5	1	150	50		100	TO92
2SB1212		Si	PNP	0.9	160	140	12	1.5	165			200	TO92
2SB1256		Si	PNP	1.2	100	100	12	2	175			2000	TO92
2SB1387		Si	PNP	1	120	120	7	1.5	175	60		2000	TO92
2SB1457		Si	PNP	0.9	100	100	8	1	150	50	27	2000	TO92
2SB560		Si	PNP	0.75	100	80	5	0.7	125	50	30	60	TO92
2SB560D		Si	PNP	0.75	100	80	5	0.7	125	50	30	60	TO92
2SB560E		Si	PNP	0.75	100	80	5	0.7	125	50	30	100	TO92
2SB560F		Si	PNP	0.75	100	80	5	0.7	125	50	30	160	TO92
2SB560G		Si	PNP	0.75	100	80	5	0.7	125	50	30	280	TO92
2SB560MP		Si	PNP	0.75	100	80	5	0.7	125	50	30	75	TO92
2SB647		Si	PNP	0.9	100	80		1	125	70		60	TO92
2SB647-B		Si	PNP	0.9	120	80	5	1	150	140	12	60	TO92MOD
2SB647-C		Si	PNP	0.9	120	80	5	1	150	140	12	100	TO92MOD
2SB647-D		Si	PNP	0.9	120	80	5	1	150	140	12	160	TO92MOD
2SB647A		Si	PNP	0.9	120	100		1	125	70		60	TO92
2SB647A-B		Si	PNP	0.9	120	100	5	1	150	140	12	60	TO92MOD
2SB647A-C		Si	PNP	0.9	120	100	5	1	150	140	12	100	TO92MOD
2SB647L-B		Si	PNP	0.75	120	80	5	1	150	140	20	60	TO92L
2SB647L-C		Si	PNP	0.75	120	80	5	1	150	140	20	100	TO92L
2SB647L-D		Si	PNP	0.75	120	80	5	1	150	140	20	160	TO92L
BC640-10		Si	PNP	0.8	100	80	5	1	150	130		63	TO92
BC880		Si	PNP	0.8	100	80	5	1	150	200		2000	TO92
BSR62		Si	PNP	0.8	100	80	5	1	150	175		4000	TO92
BTA1013K3	A1013	Si	PNP	0.9	160	160	7	1	150	50	13	100	TO92L
BTB1198K3		Si	PNP	0.9	120	100	5	1	150	200	11	120	TO92L
BTB1236A3		Si	PNP	0.9	180	160	5	1.5	150	140	27	100	TO92
BTB1236AK3		Si	PNP	0.9	180	160	7	1.5	150	180	24	100	TO92L
CP752		Si	PNP	0.9	100	80	5	2	150	100	30	70	TO92
CP753		Si	PNP	0.9	120	100	5	2	150	100	30	70	TO92
CSA709G		Si	PNP	0.8	160	150	8	0.7	150	50	10	200	TO92
CSA709O		Si	PNP	0.8	160	150	8	0.7	150	50	10	70	TO92
CSA709Y		Si	PNP	0.8	160	150	8	0.7	150	50	10	120	TO92
ECG2342		Si	PNP	0.8		80		1	150			2000	TO92
ECG383		Si	PNP	0.9	120	100		1	175	140		700	TO92
HIT647		Si	PNP	0.9	120	100	6	1	150			140	TO92MOD
KSA709G		Si	PNP	0.8	160	150	8	0.7	150	50	10	200	TO92
KSA709O		Si	PNP	0.8	160	150	8	0.7	150	50	10	70	TO92
KSA709Y		Si	PNP	0.8	160	150	8	0.7	150	50	10	120	TO92
KTA1023		Si	PNP	1		120		0.8	175			80	TO92
KTA1275		Si	PNP	1		160		1	175			60	TO92
KTA1572		Si	PNP	1	120	100	5	1	150	100	17	150	TO92L
KTB2234		Si	PNP	1	100	100	8	2	150	50	27	2000	TO92L
NTE2342		Si	PNP	1	100	80	7	1				2000	TO92
SK9138		Si	PNP	0.9	120	100	5	1		140		200	TO92M
STX117	X117	Si	PNP	1.2	100	100	5	2	150			500	TO92
TIPP117		Si	PNP	0.8	100	100	5	2	150			1000	TO92
ZTX558		Si	PNP	1	400	400	5	1	200	75	10	100	TO92
ZTX704		Si	PNP	1	120	120	10	1	200	160	15	5000	TO92
ZTX705		Si	PNP	1	140	140	10	1	200	160	15	5000	TO92
ZTX795A		Si	PNP	1	140	140	5	1	200	100	15	250	TO92
ZTX957		Si	PNP	1.2	330	300	6	1	200	85	23	100	TO9
