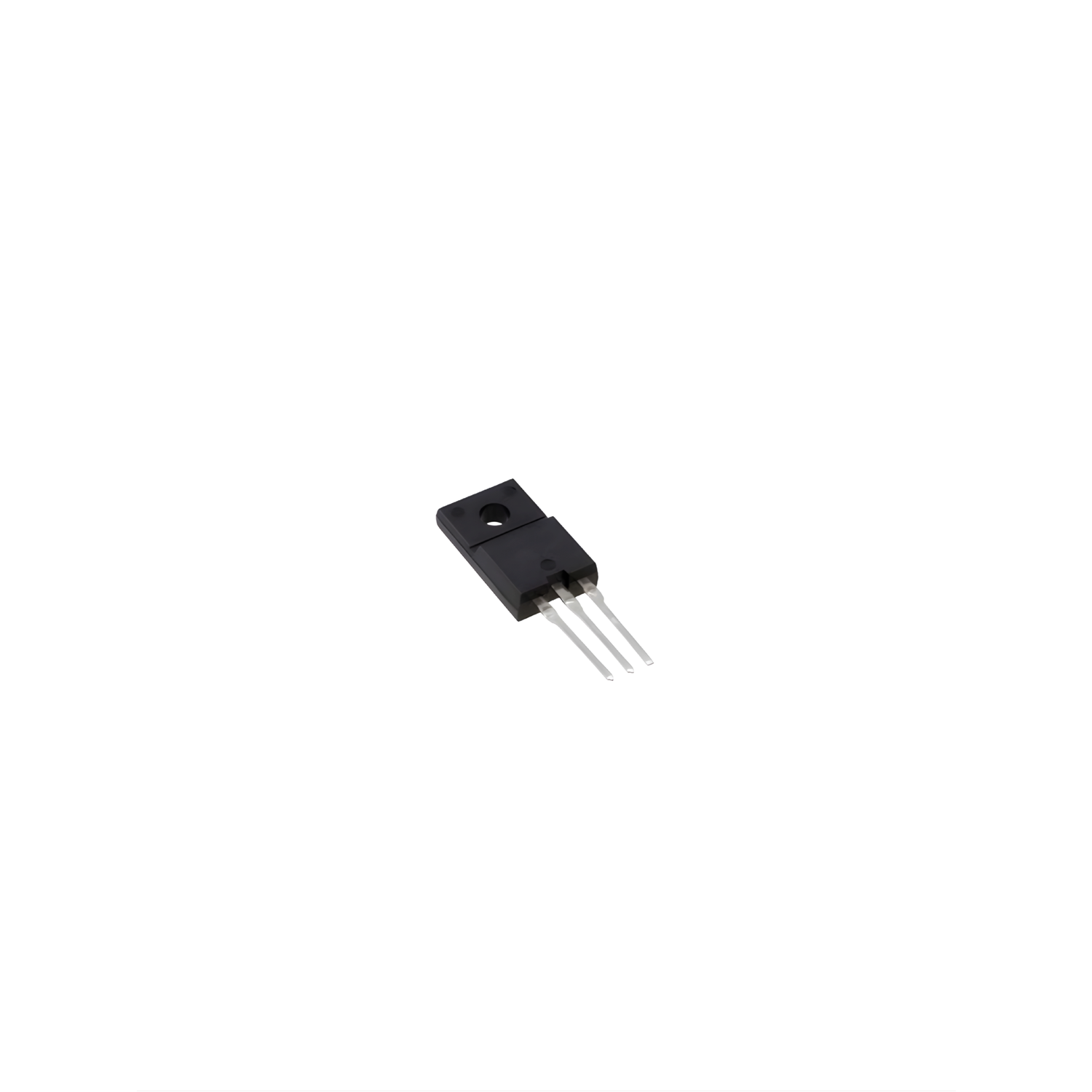

2SB1375 Transistör PNP BJT TO-220F

2SB1375 DATA SHEET

Type Designator: 2SB1375

Material of Transistor: Si

Polarity: PNP

Maximum Collector Power Dissipation (Pc): 25 W

Maximum Collector-Base Voltage |Vcb|: 60 V

Maximum Collector-Emitter Voltage |Vce|: 45 V

Maximum Emitter-Base Voltage |Veb|: 6 V

Maximum Collector Current |Ic max|: 3 A

Max. Operating Junction Temperature (Tj): 175 °C

Transition Frequency (ft): 4.5 MHz

Collector Capacitance (Cc): 50 pF

Forward Current Transfer Ratio (hFE), MIN: 120

Noise Figure, dB: -

Package: TO220



Bipolar Transistör (BJT) İçin Muadil Ürün Nasıl Seçilir?

Birçok bipolar transistör (BJT) vardır. Bunların çoğunun parametrelerinde benzerlik olan ve birbirinin yerine kullanılabilen birçok muadili bulunmaktadır. Bu nedenle transistör değiştirme arayışı genellikle herhangi bir zorluğa neden olmaz. Tabii ki en iyi seçenek, yanmış transistörü aynı şekilde değiştirmektir, ancak bozulan transistörü bulmak imkansızsa, yerine uygun bir muadil transistör seçmekte herhangi bir zorluk olmayacaktır.

Nelere Dikkat Etmelisiniz?

PDF-Datasheet'i açarak, öncelikle transistör tipini öğreneceğiz - bipolar veya alan efektli, p-n-p veya n-p-n, gövde çerçeve tipi, pinouts konumu.

Sayısal parametreler, her şeyden önce maksimum akım ve voltajdır. Transistör değiştirmek için muadil ürün seçerken maksimum akımı ve voltajı, orijinalinden büyük veya ona eşit olmalıdır.

Bipolar transistör için önemli bir parametre hFE akım transfer katsayısıdır. Transistör anahtar devrelerdeyse (açma-kapama talepleri) hFE gerekli katsayıya eşit veya daha büyük olmalıdır. Analog güçlendiricilerde veya benzeri cihazlarda ise hFE'ye yakın olması gerekir. Güç kaynaklarında, analog transistörler yakın hFE ile seçilmelidir. Ayrıca (çalışan transistör çift olarak değiştirilmelidir).

Cihazı açtıktan sonra transistörün sıcaklık modunu (ısıtma) kontrol etmek gerekir. Transistör aşırı sıcaksa, sorun hem transistörde hem de çalışmayan başka elemanlarda olabilir.

Bipolar Transistör (BJT) Kod Çözmenin Ana Parametreleri:

Yarı iletken malzeme: çoğu transistör germanyum veya silikon olacaktır. Diğer tipler geleneksel cihazlarda kullanılmaz.

Polarite: Diğer polaritenin bir transistörünü taktığınızda başarısız olur. Yani NPN transistör yerine PNP transistör kullanılmamaktadır.

Pc - Maksimum Güç Kapasitesi: Seçilen transistörün yeterli gücü dağıtabildiğinden emin olmak gerekir. Bu parametre, transistörün maksimum çalışma sıcaklığına bağlıdır - sıcaklık arttığında maksimum güç kapasitesi düşer. Dağıtma gücü yetersizse, transistörün diğer özellikleri kötüleşir, örneğin kollektör akımında keskin bir artış, bu da daha fazla ısınmaya ve çıkış transistörünün arızalanmasına neden olur.

Vcb - Arıza gerilimi p-n bağlantı değeri ile tanımlanan maksimum izin verilen kollektör-taban gerilimi. Kolektörün akımına ve transistörün sıcaklığına bağlıdır.

Vce - İzin verilen maksimum toplayıcı-yayıcı voltajı. Uce'nin üçüncü bir kollektör devre voltajına sahip olması gerekir. Şema talebi bir röle bobini ise diyot gibi transistör aşırı gerilimlerine karşı koruma sağlamak gerekir.

Ic - Maksimum DC toplayıcı akımı. Transistör akımı da %30'dan az olmayan bir rezervle alınır. Değeri, transistör sıcaklığına veya ortama bağlıdır.

Tj - PN-bağlantı maksimum sıcaklığı. Bu parametre, transistörün aşırı koşullarda, örneğin sıcaklığının 100 dereceye ulaşabileceği bir arabada çalışıp çalışmadığını dikkate almak önemlidir.

ft - Akım transfer katsayısının sınır frekansı - ortak emitörlü şemadaki akım transfer katsayısı modülünün bire yöneldiği frekans. Bu parametre önemlidir, çünkü giriş sinyalinin artan frekansı ile güçlendirme katsayısı azalır.

Cc - Toplayıcı bağlantı kapasitesi. Transistör hızı bu parametreye bağlıdır (yani ne kadar düşükse o kadar iyi).

hfe - Statik akım transfer katsayısı - Iс kollektör akımının Ib baz akımına oranı.

Sadece en önemli transistör parametreleri yukarıda açıklanmıştır. Üretici, veri sayfalarında birçok ek parametre belirtir: toplayıcı-yayıcı doyma gerilimi, izin verilen maksimum toplayıcı darbe akımı, ters emitör akımı, izin verilen maksimum taban akımı, vb.

TRANSİSTÖR KARŞILIKLARI

↓ Type	Code	Mat	Struct	Pc	Vcb	Vce	Veb	Ic	Tj	Ft	Cc	Hfe	Caps
2SA1328Y		Si	PNP	40	60	50	6	12	175	70		120	TO220
2SA1726		Si	PNP	50	80			6	175	20		160	TO220
2SB1078		Si	PNP	40	120	120	7	8	175			1000	TO220
2SB1078K		Si	PNP	40	120	120	7	8	175			1000	TO220
2SB1100		Si	PNP	30	100	100	7	10	175			6000	TO220
2SB1106		Si	PNP	40	120	120	6	6	175			1000	TO220
2SB1107		Si	PNP	40	120	120	6	10	175			5000	TO220
2SB1108		Si	PNP	50	120	120	6	8	175			5000	TO220
2SB1225		Si	PNP	30	70	50	7	10	175	10		5000	TO220
2SB1227		Si	PNP	25	110	100	7	5	175	10		4000	TO220
2SB1228		Si	PNP	30	110	100	7	8	175	10		4000	TO220
2SB1250		Si	PNP	35	100	100	12	3	175			15000	TO220
2SB1251		Si	PNP	40	110	110	8	4	175			15000	TO220
2SB1252		Si	PNP	45	120	120	8	5	175			15000	TO220
2SB1366		Si	PNP	25	60	60	6	3	175	4.5		120	TO220
2SB1368		Si	PNP	25	80	80	6	4	175	4.5		120	TO220
2SB1369		Si	PNP	40	60	45	6	3	175			120	TO220
2SB1370		Si	PNP	30	60	60	6	3	175			120	TO220
2SB1375		Si	PNP	25	60	45	6	3	175	4.5	50	120	TO220
2SB1454		Si	PNP	25	90	90	6	5	175	10		240	TO220
2SB1568		Si	PNP	30	80	80	7	4		12		1000	TO220F
2SB872		Si	PNP	45	60	60	6	8	175			4000	TO220
2SB872A		Si	PNP	45	80	80	6	8	175			4000	TO220
BDS21		Si	PNP	50		80		5	200	8		1000	TO220
BDW94CF		Si	PNP	30	100	100		12				750	TO220F
NTE2548		Si	PNP	30	110	100	6	8				4000	TO220
SM2184		Si	PNP	80		80		15	200	20		1000	TO220
SM3184		Si	PNP	60		80		20	200	20		1000	TO220



Diğer 2SB SERİSİ TRANSİSTÖR Ürün Çeşitlerimizi 2SB SERİSİ  Kategorisinde bulabilirsiniz.

NOT: Ürün görseli temsilidir.
