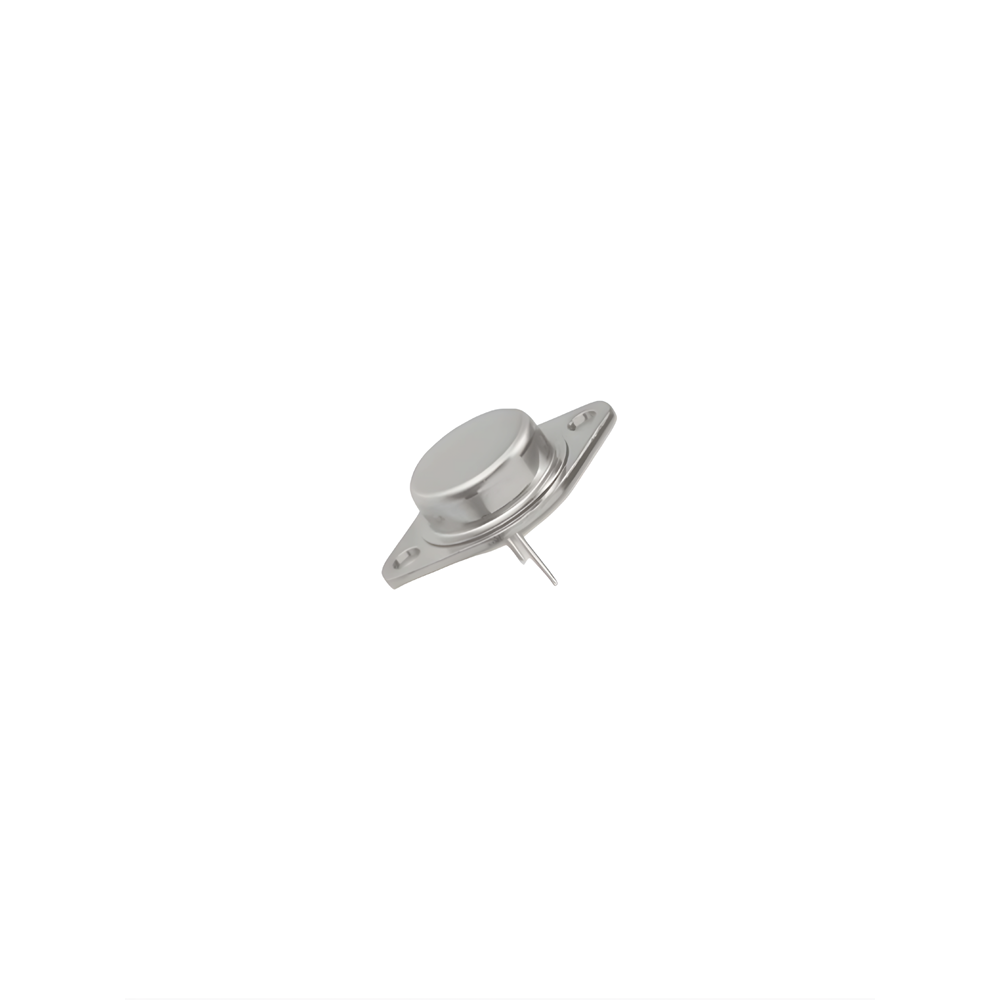

2N3919 Transistör BJT Silicon NPN-transistor 120V 10A 15W 80MHz TO-3

Type Designator: 2N3919

Material of Transistor: Si

Polarity: NPN

Maximum Collector Power Dissipation (Pc): 15 W

Maximum Collector-Base Voltage |Vcb|: 120 V

Maximum Collector-Emitter Voltage |Vce|: 60 V

Maximum Emitter-Base Voltage |Veb|: 6 V

Maximum Collector Current |Ic max|: 10 A

Max. Operating Junction Temperature (Tj): 200 °C

Transition Frequency (ft): 80 MHz

Forward Current Transfer Ratio (hFE), MIN: 40

Noise Figure, dB: -

Package: TO3



Bipolar Transistör (BJT) İçin Muadil Ürün Nasıl Seçilir?

Birçok bipolar transistör (BJT) vardır. Bunların çoğunun parametrelerinde benzerlik olan ve birbirinin yerine kullanılabilen birçok muadili bulunmaktadır. Bu nedenle transistör değiştirme arayışı genellikle herhangi bir zorluğa neden olmaz. Tabii ki en iyi seçenek, yanmış transistörü aynı şekilde değiştirmektir, ancak bozulan transistörü bulmak imkansızsa, yerine uygun bir muadil transistör seçmekte herhangi bir zorluk olmayacaktır.

Nelere Dikkat Etmelisiniz?

PDF-Datasheet'i açarak, öncelikle transistör tipini öğreneceğiz - bipolar veya alan efektli, p-n-p veya n-p-n, gövde çerçeve tipi, pinouts konumu.

Sayısal parametreler, her şeyden önce maksimum akım ve voltajdır. Transistör değiştirmek için muadil ürün seçerken maksimum akımı ve voltajı, orijinalinden büyük veya ona eşit olmalıdır.

Bipolar transistör için önemli bir parametre hFE akım transfer katsayısıdır. Transistör anahtar devrelerdeyse (açma-kapama talepleri) hFE gerekli katsayıya eşit veya daha büyük olmalıdır. Analog güçlendiricilerde veya benzeri cihazlarda ise hFE'ye yakın olması gerekir. Güç kaynaklarında, analog transistörler yakın hFE ile seçilmelidir. Ayrıca (çalışan transistör çift olarak değiştirilmelidir).

Cihazı açtıktan sonra transistörün sıcaklık modunu (ısıtma) kontrol etmek gerekir. Transistör aşırı sıcaksa, sorun hem transistörde hem de çalışmayan başka elemanlarda olabilir.

Bipolar Transistör (BJT) Kod Çözmenin Ana Parametreleri:

Yarı iletken malzeme: çoğu transistör germanyum veya silikon olacaktır. Diğer tipler geleneksel cihazlarda kullanılmaz.

Polarite: Diğer polaritenin bir transistörünü taktığınızda başarısız olur. Yani NPN transistör yerine PNP transistör kullanılmamaktadır.

Pc - Maksimum Güç Kapasitesi: Seçilen transistörün yeterli gücü dağıtabildiğinden emin olmak gerekir. Bu parametre, transistörün maksimum çalışma sıcaklığına bağlıdır - sıcaklık arttığında maksimum güç kapasitesi düşer. Dağıtma gücü yetersizse, transistörün diğer özellikleri kötüleşir, örneğin kollektör akımında keskin bir artış, bu da daha fazla ısınmaya ve çıkış transistörünün arızalanmasına neden olur.

Vcb - Arıza gerilimi p-n bağlantı değeri ile tanımlanan maksimum izin verilen kollektör-taban gerilimi. Kolektörün akımına ve transistörün sıcaklığına bağlıdır.

Vce - İzin verilen maksimum toplayıcı-yayıcı voltajı. Uce'nin üçüncü bir kollektör devre voltajına sahip olması gerekir. Şema talebi bir röle bobini ise diyot gibi transistör aşırı gerilimlerine karşı koruma sağlamak gerekir.

Ic - Maksimum DC toplayıcı akımı. Transistör akımı da %30'dan az olmayan bir rezervle alınır. Değeri, transistör sıcaklığına veya ortama bağlıdır.

Tj - PN-bağlantı maksimum sıcaklığı. Bu parametre, transistörün aşırı koşullarda, örneğin sıcaklığının 100 dereceye ulaşabileceği bir arabada çalışıp çalışmadığını dikkate almak önemlidir.

ft - Akım transfer katsayısının sınır frekansı - ortak emitörlü şemadaki akım transfer katsayısı modülünün bire yöneldiği frekans. Bu parametre önemlidir, çünkü giriş sinyalinin artan frekansı ile güçlendirme katsayısı azalır.

Cc - Toplayıcı bağlantı kapasitesi. Transistör hızı bu parametreye bağlıdır (yani ne kadar düşükse o kadar iyi).

hfe - Statik akım transfer katsayısı - Iс kollektör akımının Ib baz akımına oranı.

Sadece en önemli transistör parametreleri yukarıda açıklanmıştır. Üretici, veri sayfalarında birçok ek parametre belirtir: toplayıcı-yayıcı doyma gerilimi, izin verilen maksimum toplayıcı darbe akımı, ters emitör akımı, izin verilen maksimum taban akımı, vb.

TRANSİSTÖR KARŞILIKLARI

↓ Type	Code	Mat	Struct	Pc	Vcb	Vce	Veb	Ic	Tj	Ft	Hfe	Caps
2N3919		Si	NPN	15	120	60	6	10	200	80	40	TO3
2N3920		Si	NPN	15	120	60	6	10	200	80	100	TO3
2N5238S		Si	NPN	15	200	170	10	10	200		50	TO39
2N6322		Si	NPN	200	300	200		30	200		40	TO3
2N6323		Si	NPN	200	300	200		30	200		40	TO3
2SC3216		Si	NPN	200	1200	800	7	20	200		90	TO3
1165905		Si	NPN	250	350	250	8	60	200		75	TO204AA TO3
BDX69C		Si	NPN	200	140	120		25	200		2000	TO3
BUL46B		Si	NPN	35	800	500		15	200		40	TO3
BUL47A		Si	NPN	50	700	300		25	200		40	TO3
BUL47B		Si	NPN	50	550	250		40	200		40	TO3
BUL48B		Si	NPN	35	800	500		12	200		40	TO3
BUL49A		Si	NPN	40	700	500		20	200		40	TO3
BUL49B		Si	NPN	40	550	250		30	200		40	TO3
BUL98B		Si	NPN	65	850	500		25	200		40	TO3
BUV39		Si	NPN	120	160	90		15	200		80	TO3
BUV40		Si	NPN	120	250	125		11	200		60	TO3
BUW66		Si	NPN	90	400	200	6	10	200		100	TO3
BUW67		Si	NPN	90	330	200	6	10	200		100	TO3
BUW70		Si	NPN	80	150	100	7	10	200		40	TO3
BUX30		Si	NPN	90	500	400		10	200		150	TO3
BUX30AVA		Si	NPN	90	350	250		10	200		250	TO3
BUX30AVB		Si	NPN	90	450	300		10	200		250	TO3
BUX30AVC		Si	NPN	90	500	350		10	200		250	TO3
FGT8766		Si	NPN	150	350	350		10	200		100	TO3
FGT8766A		Si	NPN	150	350	350		10	200		100	TO3
FGT8766B		Si	NPN	150	400	400		10	200		100	TO3
FGT8766C		Si	NPN	150	400	400		10	200		100	TO3
FGT8766D		Si	NPN	150	450	450		10	200		100	TO3
FGT8766E		Si	NPN	150	450	450		10	200		100	TO3
FJA4310		Si	NPN	100	200	140	6	10			50	TO3PN
GE10000		Si	NPN	175	450	350	8	20	200		40	TO3
GE10001		Si	NPN	175	500	400	8	20	200		40	TO3
GE10004		Si	NPN	175	450	350	8	20	200		40	TO3
GE10005		Si	NPN	175	500	400	8	20	200		40	TO3
MJ10000		Si	NPN	175	450	350	8	20	200		40	TO3
MJ10001		Si	NPN	175	500	400	8	20	200		40	TO3
MJ10004		Si	NPN	175	450	350	8	20	200		40	TO3
MJ10004P		Si	NPN	175	450	350	8	20	200		40	TO3
MJ10005		Si	NPN	175	500	400	8	20	200		40	TO3
MJ10005P		Si	NPN	175	500	400	8	20	200		40	TO3
MJ10012		Si	NPN	175	550	400	8	10	200		300	TO3
MJ10020		Si	NPN	250	300	200	8	60	200		75	TO3
MJ10021		Si	NPN	250	350	250	8	60	200		75	TO3
MJ10022		Si	NPN	250	450	350	8	40	200		50	TO3
MJ10023		Si	NPN	250	600	400	8	40	200		50	TO3
MJ10024		Si	NPN	250	1000	750	8	20	200		50	TO3
NTE2541		Si	NPN	120	120	120	6	25			2000	TO3P
NTE2559		Si	NPN	75	120	120	6	16			2000	TO3P
NTE97		Si	NPN	150	500	400	8	10			40	TO3
NTE98		Si	NPN	175	700	500	8	20			40	TO3
