2N3866 Transistör Silicon NPN-transistor VHF/UHF-O/Tr 55V 400mA PQ 1W(500MHz) TO-39

2N3866 DATA SHEET

Type Designator: 2N3866

Material of Transistor: Si

Polarity: NPN

Maximum Collector Power Dissipation (Pc): 5 W

Maximum Collector-Base Voltage |Vcb|: 55 V

Maximum Collector-Emitter Voltage |Vce|: 30 V

Maximum Emitter-Base Voltage |Veb|: 3 V

Maximum Collector Current |Ic max|: 0.4 A

Max. Operating Junction Temperature (Tj): 200 °C

Transition Frequency (ft): 500 MHz

Collector Capacitance (Cc): 3 pF

Forward Current Transfer Ratio (hFE), MIN: 10

Noise Figure, dB: -

Package: TO5



Bipolar Transistör (BJT) İçin Muadil Ürün Nasıl Seçilir?

Birçok bipolar transistör (BJT) vardır. Bunların çoğunun parametrelerinde benzerlik olan ve birbirinin yerine kullanılabilen birçok muadili bulunmaktadır. Bu nedenle transistör değiştirme arayışı genellikle herhangi bir zorluğa neden olmaz. Tabii ki en iyi seçenek, yanmış transistörü aynı şekilde değiştirmektir, ancak bozulan transistörü bulmak imkansızsa, yerine uygun bir muadil transistör seçmekte herhangi bir zorluk olmayacaktır.

Nelere Dikkat Etmelisiniz?

PDF-Datasheet'i açarak, öncelikle transistör tipini öğreneceğiz - bipolar veya alan efektli, p-n-p veya n-p-n, gövde çerçeve tipi, pinouts konumu.

Sayısal parametreler, her şeyden önce maksimum akım ve voltajdır. Transistör değiştirmek için muadil ürün seçerken maksimum akımı ve voltajı, orijinalinden büyük veya ona eşit olmalıdır.

Bipolar transistör için önemli bir parametre hFE akım transfer katsayısıdır. Transistör anahtar devrelerdeyse (açma-kapama talepleri) hFE gerekli katsayıya eşit veya daha büyük olmalıdır. Analog güçlendiricilerde veya benzeri cihazlarda ise hFE'ye yakın olması gerekir. Güç kaynaklarında, analog transistörler yakın hFE ile seçilmelidir. Ayrıca (çalışan transistör çift olarak değiştirilmelidir).

Cihazı açtıktan sonra transistörün sıcaklık modunu (ısıtma) kontrol etmek gerekir. Transistör aşırı sıcaksa, sorun hem transistörde hem de çalışmayan başka elemanlarda olabilir.

Bipolar Transistör (BJT) Kod Çözmenin Ana Parametreleri:

Yarı iletken malzeme: çoğu transistör germanyum veya silikon olacaktır. Diğer tipler geleneksel cihazlarda kullanılmaz.

Polarite: Diğer polaritenin bir transistörünü taktığınızda başarısız olur. Yani NPN transistör yerine PNP transistör kullanılmamaktadır.

Pc - Maksimum Güç Kapasitesi: Seçilen transistörün yeterli gücü dağıtabildiğinden emin olmak gerekir. Bu parametre, transistörün maksimum çalışma sıcaklığına bağlıdır - sıcaklık arttığında maksimum güç kapasitesi düşer. Dağıtma gücü yetersizse, transistörün diğer özellikleri kötüleşir, örneğin kollektör akımında keskin bir artış, bu da daha fazla ısınmaya ve çıkış transistörünün arızalanmasına neden olur.

Vcb - Arıza gerilimi p-n bağlantı değeri ile tanımlanan maksimum izin verilen kollektör-taban gerilimi. Kolektörün akımına ve transistörün sıcaklığına bağlıdır.

Vce - İzin verilen maksimum toplayıcı-yayıcı voltajı. Uce'nin üçüncü bir kollektör devre voltajına sahip olması gerekir. Şema talebi bir röle bobini ise diyot gibi transistör aşırı gerilimlerine karşı koruma sağlamak gerekir.

Ic - Maksimum DC toplayıcı akımı. Transistör akımı da %30'dan az olmayan bir rezervle alınır. Değeri, transistör sıcaklığına veya ortama bağlıdır.

Tj - PN-bağlantı maksimum sıcaklığı. Bu parametre, transistörün aşırı koşullarda, örneğin sıcaklığının 100 dereceye ulaşabileceği bir arabada çalışıp çalışmadığını dikkate almak önemlidir.

ft - Akım transfer katsayısının sınır frekansı - ortak emitörlü şemadaki akım transfer katsayısı modülünün bire yöneldiği frekans. Bu parametre önemlidir, çünkü giriş sinyalinin artan frekansı ile güçlendirme katsayısı azalır.

Cc - Toplayıcı bağlantı kapasitesi. Transistör hızı bu parametreye bağlıdır (yani ne kadar düşükse o kadar iyi).

hfe - Statik akım transfer katsayısı - Iс kollektör akımının Ib baz akımına oranı.

Sadece en önemli transistör parametreleri yukarıda açıklanmıştır. Üretici, veri sayfalarında birçok ek parametre belirtir: toplayıcı-yayıcı doyma gerilimi, izin verilen maksimum toplayıcı darbe akımı, ters emitör akımı, izin verilen maksimum taban akımı, vb.

TRANSİSTÖR KARŞILIKLARI

↓ Type	Code	Mat	Struct	Pc	Vcb	Vce	Veb	Ic	Tj	Ft	Cc	Hfe	Caps
2N1690		Si	NPN	40	80	80	10	0.5	200			20	TO57
2N1691		Si	NPN	40	120	120	10	0.5	200			20	TO57
2N3866		Si	NPN	5	55	30	3	0.4	200	500	3	10	TO5
2N5000		Si	NPN	20	100	80	6	2	200	560		70	TO59
2N5002		Si	NPN	33	100	80	6	5	200	560		30	TO59
40578		Si	NPN	5	55	30	3	0.4	200	500	3	10	TO5
40635		Si	NPN	5	75		7	0.7	200			50	TO5
40635L		Si	NPN	5	75		7	0.7	200			80	TO5
40635S		Si	NPN	5	75		7	0.7	200			120	TO5
BFW47		Si	NPN	7	65	40		1	200	500		15	TO5
BLX10		Si	NPN	11	120	80	10	2	200			40	TO5
BLX11		Si	NPN	11	145	100	10	2	200			40	TO5
BLX12		Si	NPN	11	170	120	10	2	200			40	TO5
BLX16		Si	NPN	15	125	80	10	5	200			40	TO5
BLX17		Si	NPN	15	145	100	10	5	200			40	TO5
BLX18		Si	NPN	15	170	120	10	5	200			40	TO5
BLX22		Si	NPN	60	125	80	10	10	200			40	TO59
BLX23		Si	NPN	60	145	100	10	10	200			40	TO59
BLX24		Si	NPN	60	170	120	10	10	200			40	TO59
BUW37		Si	NPN	10	300	250	7	0.5	200			15	TO5
BUY40		Si	NPN	30	100	80		5	200			40	TO59
BUY59		Si	NPN	10	500	325	6	1	200			20	TO5
BUY60		Si	NPN	10	600	400	6	1	200			20	TO5
BUY61		Si	NPN	10	500	325	6	3	200			20	TO5
BUY62		Si	NPN	10	600	400	6	3	200			20	TO5
TA2658		Si	NPN	5	55	30	3	0.4	200	500	3	10	TO5
TIP505		Si	NPN	20		120	5	2	200			40	TO59
TIP506		Si	NPN	20		150	5	2	200			40	TO59
TIP542		Si	NPN	40		45	5	10	200			40	TO59
TIP543		Si	NPN	40		65	5	10	200			40	TO59
TIP5433		Si	NPN	70		65		10	200			40	TO59





Diğer 2N SERİSİ TRANSİSTÖR Ürün Çeşitlerimizi 2N SERİSİ Kategorisinde bulabilirsiniz.

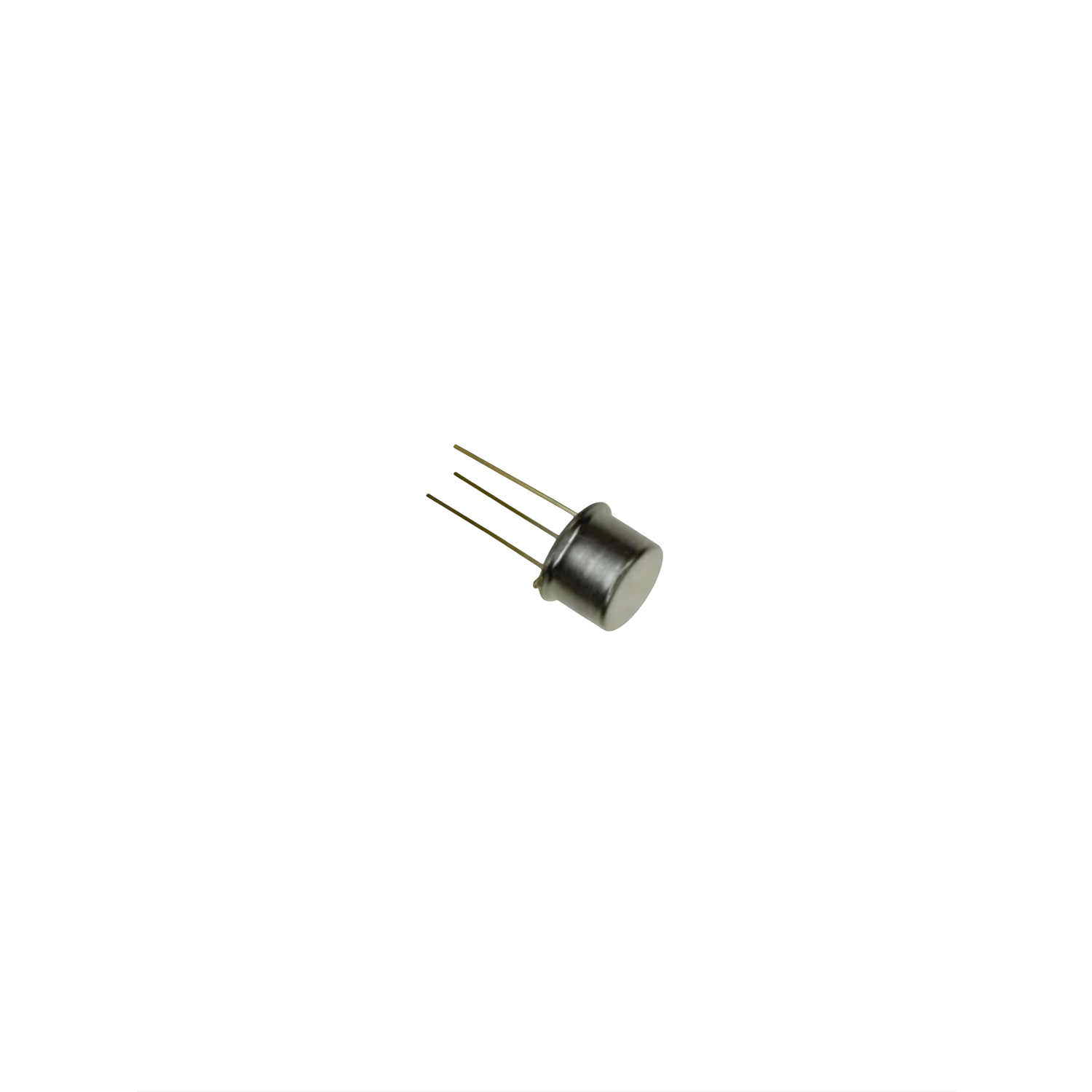

NOT: Ürün görseli temsilidir.
