XPULSE Duvar Sensörlü Hızlı Çizgi İzleyen Robot (Montajlı, 16 Sensörlü, Başlat-Durdur Modüllü, Fanlı, PD Kontrollü)

• XPULSE Gelişmiş Çizgi İzleyen Robot (Montajlı, 16 Sensörlü, Başlat-Durdur Modüllü, Fanlı, PD Kontrollü)

  Robot, kumanda ile yalnızca başlatma amacıyla kullanılmaktadır. Yarışma esnasında kumanda ile herhangi bir yönlendirme yapılmamaktadır.

  Eğer yarışma sırasında kumanda kullanımı yasaklanırsa, robot üzerinde bulunan başlatma modülü çıkarılarak robot kullanılmaya devam edilebilir. Robot, önünde bulunan engel ortadan kalktığında otomatik olarak harekete geçecektir.

  Kumanda, infrared (kızılötesi) sistemle çalışmakta olup yalnızca başlatma ve zorunlu durumlarda durdurma amacıyla kullanılmaktadır. Bu nedenle, söz konusu kullanım diskalifiye sebebi değildir.



  NOT: Ürünümüzün üretim sürecinde, mevcut sınırlı stok kapsamında JS2042 model tekerlek kullanılmaktadır. Bu stokların tükenmesiyle birlikte üretim JS2622 model tekerlek ile devam edecektir. Kullanılan tekerlek modelleri arasında fonksiyonel olarak herhangi bir performans farkı bulunmamakta olup, ürünün genel kullanım deneyimi ve verimliliği aynı şekilde korunmaktadır



  ÖNEMLİ NOT!

  MEB 2026 Robot Yarışması Hızlı Çizgi İzleyen kategorisi için belirlenen boyut kurallarına uygundur. Ön kısımda yer alan engel sensörü, kapı algılama amacıyla kullanılmaktadır.

  Robotunuzu pistte ortalı bir şekilde başlattığınızda, mevcut hızı sayesinde çizgisiz alandan sorunsuz bir şekilde geçiş sağlayabilmektedir.

  Dilerseniz, çizgisiz alan performansını artırmak adına sağ ve sol kısımlarına ek bir engel sensörü entegrasyonu da yapabilirsiniz.



  Robotumuzda, pist üzerinde daha yüksek hız ve daha iyi yol tutuşu sağlamak amacıyla fanlı çekiş sistemi kullanılmaktadır. Bu sistem performansı artırırken, enerji tüketiminin de daha hızlı olmasına neden olabilmektedir.

  Bu nedenle yarışma sırasında herhangi bir performans kaybı yaşamamak için pillerinizin şarj durumunu düzenli olarak kontrol etmenizi ve gerekli durumlarda şarj işlemini yapmanızı tavsiye ederiz.

  JS40F sensörü robot üzerine montajlı olarak gönderilmektedir.

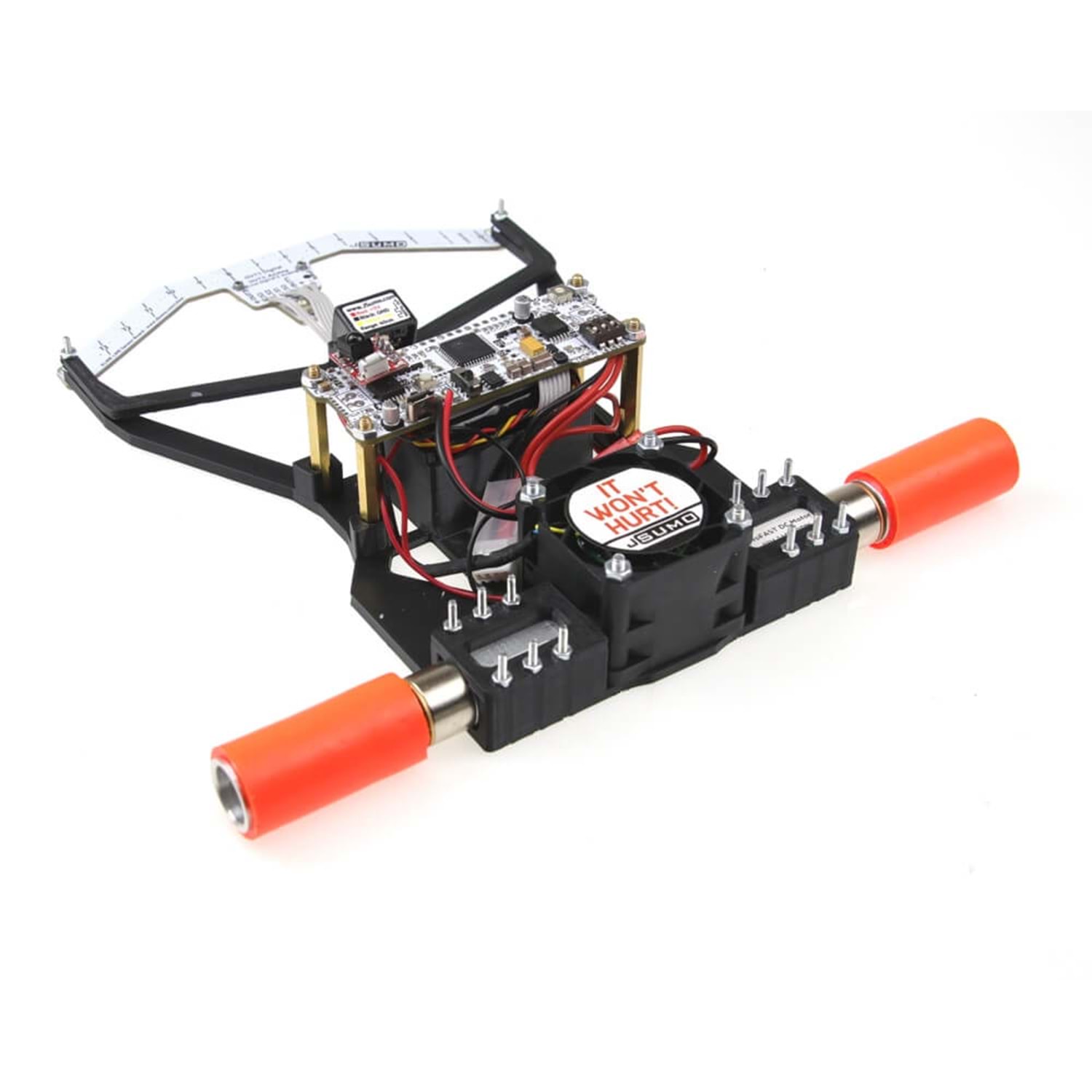

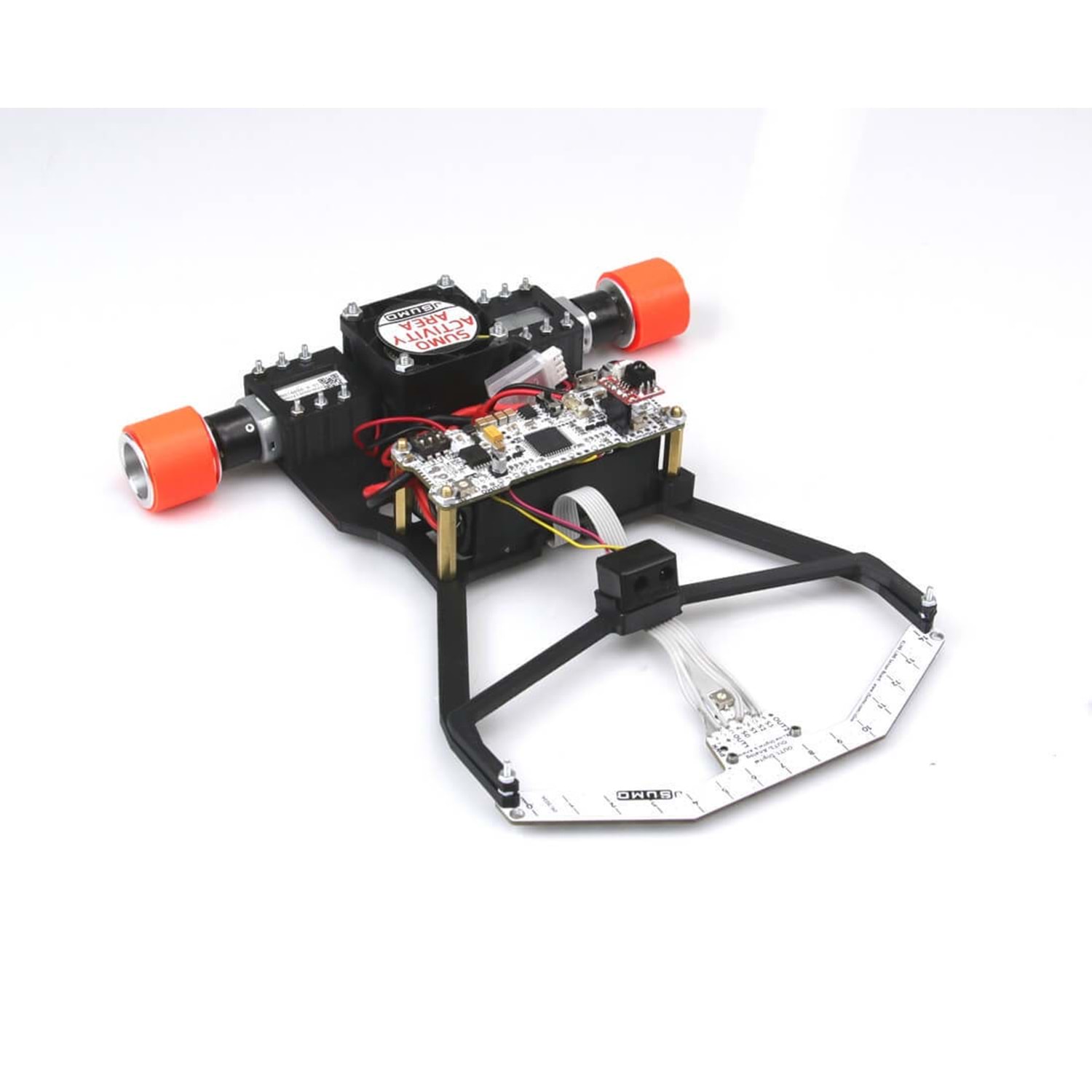

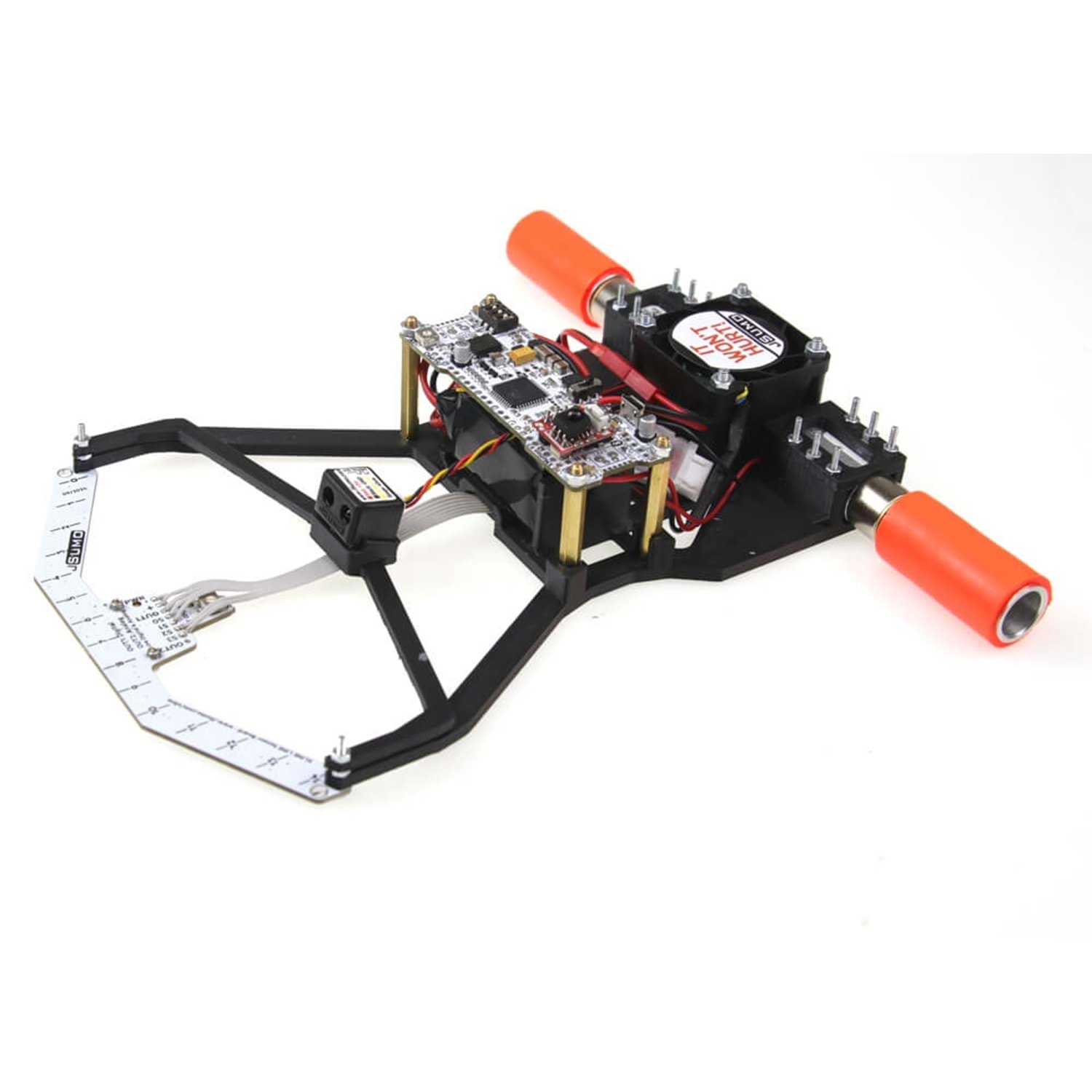

  En yeni ürünümüz Xpulse, yüksek manevra kabiliyetine sahip, alçak ağırlık merkezli bir çizgi izleyen robottur.

  Bu gelişmiş çizgi izleyen robot; hem siyah zemin üzerindeki beyaz çizgilerde hem de beyaz zemin üzerindeki siyah çizgilerde çalışabilir (15–25 mm genişliğindeki çizgi izleyen parkurlar için tasarlanmıştır).

  Microstart modülü ve Sony kumanda ile robotu uzaktan başlatıp durdurabilirsiniz. Bu basit fakat önemli özellik sayesinde robot parkurdan çıktığında kolayca durdurabilir, ayrıca eğilmeden veya herhangi bir tuşa basmadan yeniden başlatabilirsiniz.

  Nasıl Çalışır?

  Robotun çalışma sistemi, temel olarak 15 + 1 sensörlü çizgi sensör kartı (Xline) ile ana kontrol kartı (XMotion) üzerine kuruludur.
  Sensör dizisinden alınan çizgi bilgisine göre XMotion kontrolcüsü, PD kontrol yöntemiyle motorları farklı hızlarda sürer.

  Kaymayı Önlemeye Yönelik Özellikler

  Bu robot, çizgi izleyen robotlarda sık görülen kayma problemini çözmeye yönelik özelliklere sahiptir:

  1. Yüksek güçlü fan: Zemine uygulanan bastırma kuvvetini artırarak tutuşu yükseltir.



  Neden 15 + 1 Sensör?

  Bu robotta kullanılan Xline sensör kartı, V diziliminde yerleştirilmiş 15 çizgi sensörü ve alt sırada ek sensörlerden oluşur.

  Bu sayede 7. ve 16. sensör aynı hizada bulunur ve robotun çizgiye tam dik konumda olduğu algılanabilir.
  Kodda, her iki sensör çizgiyi algıladığında robota ek hız artışı uygulanır.

  Robot Özellikleri

  • Ayarlanabilir eşik değerli 16 sensör (eşik ayarı Xline sensör kartı üzerindeki trimpot ile)
  • Boyutlar: 21 × 20,5 × 5 cm / 19 x 20,5 x 5 cm
  • Ağırlık: 277 g
  • Çalışma gerilimi: 12,6 V (3S LiPo pil ile)

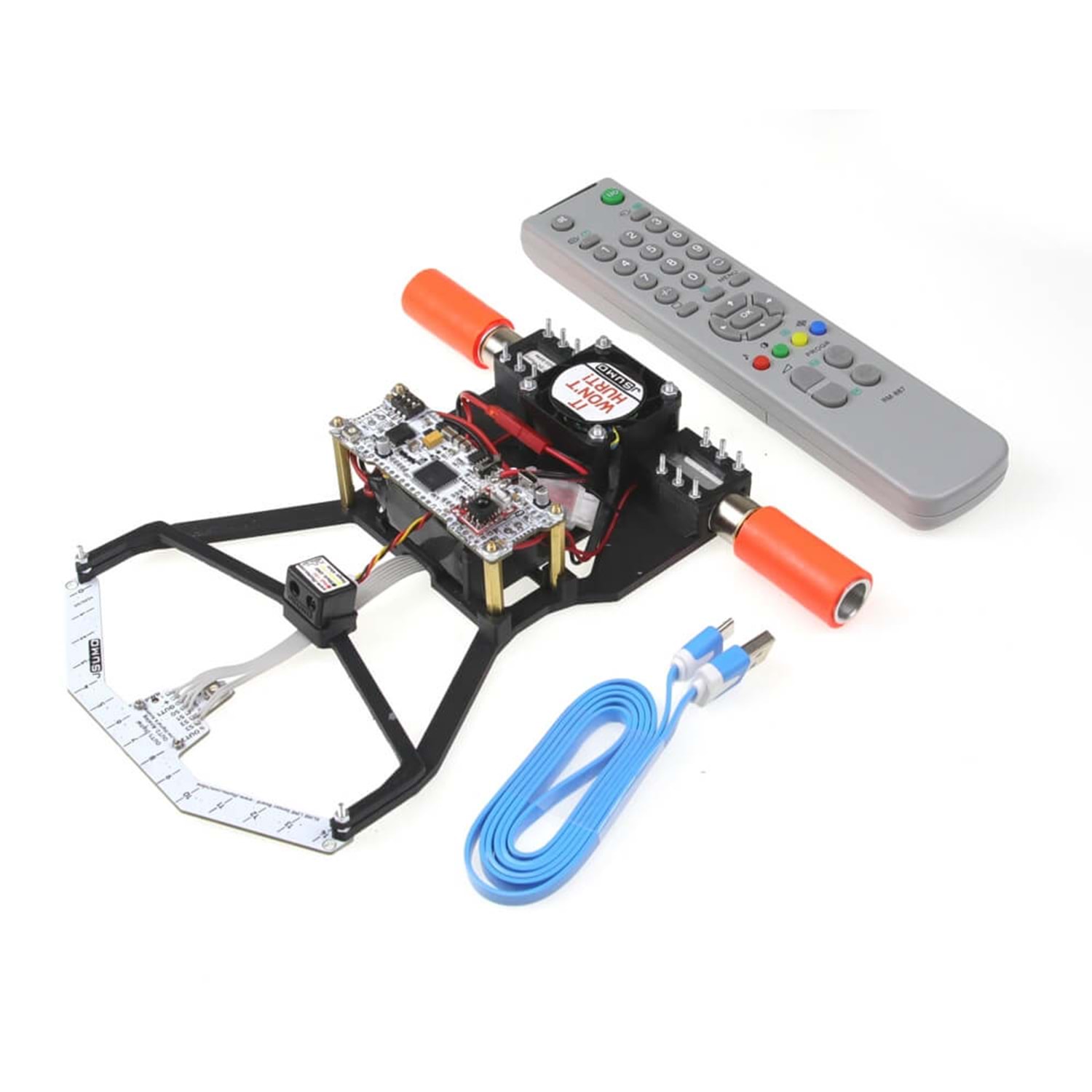

  Kullanılan Robot Bileşenleri

  (Montajlı ve test edilmiş olarak gönderilir)

  XPulse çizgi izleyen robot, gelişmiş performans için seçilmiş yüksek kaliteli robot bileşenlerini kullanır. Kullanılan parçaların tam listesi aşağıda yer almaktadır:

  • Profast 3600 RPM yüksek hızlı ve yüksek ivmeli DC redüktörlü motor × 2
  • XMotion V3 Motor Sürücülü Arduino tabanlı kontrol kartı × 1
  • JS40F Duvar Algılama Sensorü x 1
  • XLine V2 16’lı çizgi sensör dizisi modülü × 1

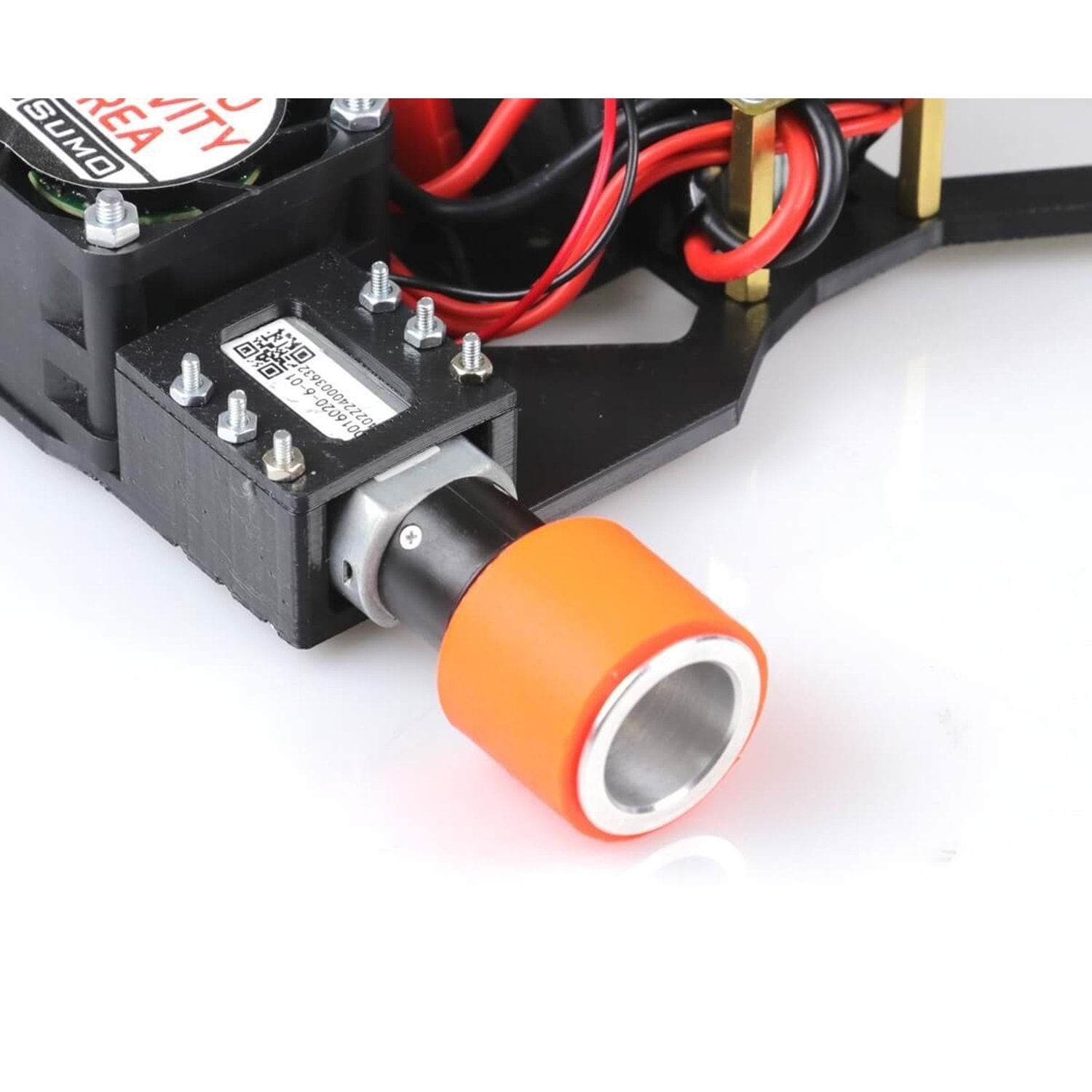

  • JS2042 / JS2622 silikon tekerlek × 2
  • 40 × 40 mm fırçasız fan × 1
  • 3S 450 mAh 12,6 V LiPo pil × 1
  • JST konnektör × 1
  • Microstart başlatma modülü × 1
  • Sony uzaktan kumanda × 1 (robotu başlatmak için)
  • Dayanıklı, yarı esnek 3D baskı robot gövdesi × 1
  • USB programlama kablosu × 1
  •

  Diğer MEB ROBOT Ürün Çeşitlerimizi MEB ROBOTLARI Kategorisinde bulabilirsiniz.

  NOT: Fotoğraflar temsilî değil, birebir üründür
