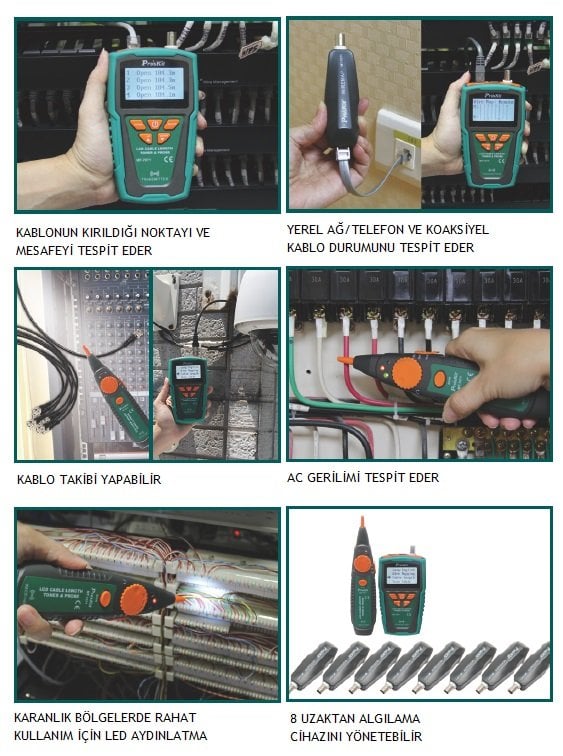

MT-7071 Toner özellikleri |
Kablo tipleri test | RJ45 LAN kablosu Cat 5 , 5e , 6 (UTP / STP) , RJ11 / 12 , Telefon kablosu Cat 3 (2/4/6pin) , timsah klipleri yama kablosu ile kablo ve normal katı / Örgülü tel Koaksiyel |
Kablo Test modları | Validate için yer ve izolasyon kabloları, tel, haritalama için 580/1160 Hz iki nota sesleri test ve açık uzunluğu (tel sürekliliği, şort, açılır, miswired, çapraz algılar) |
Ölçüm teknoloji | Kablo kapasite yöntemi |
Maks. mesafe testi için açılır | 1.200 metre (4.000 feet / 1.300 yarda) yaklaşık |
Min. mesafe testi için açılır | 2 metre (6.8 feet / 2.2 yarda) |
Uzunluğu test tipik doğruluk | Başvuru için 2 ~ 10 metre (6.8 ~ 33 feet / 2.2 ~ 11yard) 10 ~ 610 metre (33-2000 metre / 11-666 yarda.): 5.0 ±% Başvuru için 610 ~ 1.200 metre (2000 ~ 4000feet / 666 ~ 1300 yarda.) |
Uzunluk testi Kalibrasyon doğruluğu | 10 ~ 610 metre (33 ~ 2.000 fit / 11 ~ 666 yarda)% 3.0 ± standart kablo: 10 ~ 50meter (33 ~ 164 metre / 11 ~ 55 yarda) |
Uzunluk test Çözünürlük & Birimi | 0.1 metre / fit / yarda, Puan : 1 ~ 3 sn / zaman. |
Kalibre parametreler bellek | 1 ~ 7 setleri, yeni kalibrasyon parametreleri tarafından izin yeniden yazma |
Maks. iletim ve kablo haritası mesafesi | ≧ 3 km (580/1160 Hz) 610 metre (2,000 feet / 666 yarda) |
Min. Kablo haritası mesafesi | Twisted Pair : 1 metre (3 ayaklar / 1yard), normal bir tel: 1.25Meter (4feets / 1.35yard) |
Kablo harita ve Korumalı göstergesi | LCD 1 ~ 8 & G |
Diğer fonksiyonlar | Süreklilik testi , Güncel koruma < 5 mA & gerilim koruması, AC 60V veya 48V DC ,Canlı telekomünikasyon ekipmanları testi ve yönlendirici testi , Otomatik kapanma ,Düşük pil göstergesi |
Boyut (L × G × D) | 138 × 80 × 35 mm |
MT-7071 Alıcı özellikleri |
Sinyal durumu göstergesi | 580/1160 Hz |
NCV göstergesi ve LED aydınlatma | 1 LED (AC90 ~ 1000V) & 1 LED |
Boyut (L × G × D) | 198 × 45 × 33 mm |
MT-7071 Uzaktan birim özellikleri |
Uzak birim | 1 adet, maks. 8 adet destek (isteğe bağlı uzaktan kumanda: MT-7071U) |
Uyumlu konnektörleri | RJ45 (8 pin) , RJ11 / 12 (6 pin) , BNC konnektörleri |
Uzaktan birim boyutu (L × W × D) | 90 × 32 × 30mm |
Aksesuarlar | RJ45 kablosu yama kablosu , RJ11 / 12 kablo yama kablosu , Timsah klipler yama kablosu , Kulaklık , pounch çantası |
