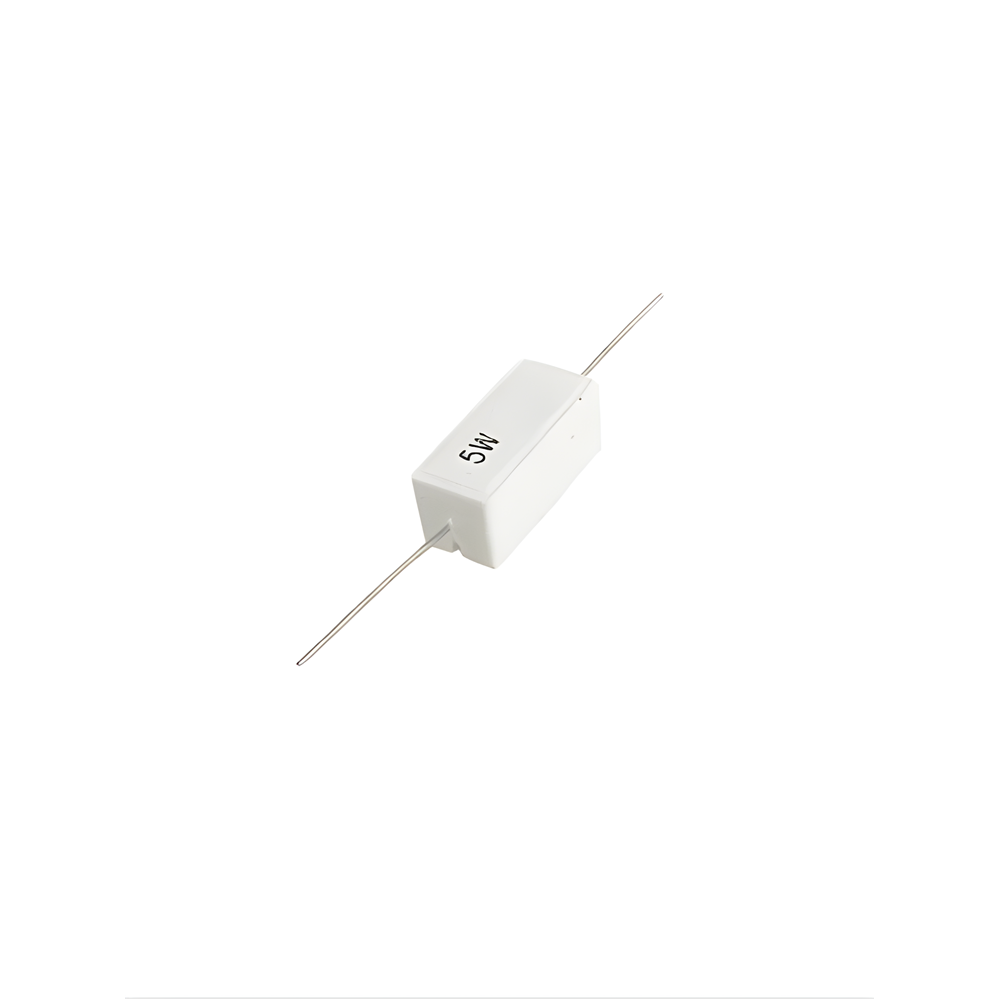

5.1 Ohm 5 Watt Taş Direnç - Resistor, 5R1
Nikel-krom, nikel-gümüş gibi alaşımlardan tellerin genellikle seramik gövde üzerine bir veya iki katlı olarak sarılması ve üzerlerinin yalıtkan bir malzeme ile kaplanması sureti ile üretilirler. Sabit veya ayarlanabilen biçimlerde olabilirler. Ayarlı tiplerde bir hat boyunca tellerin üzerindeki yalıtkan kazınır. Genellikle 10 Ω ile 100 kΩ arasında 30 W'a kadar güçlerde üretilirler.
Telli dirençler yüksek güç gerektiren uygulamalarda kullanılırlar. Tellerin çift katlı sarılmasıyla endüksiyon etkisi yok edilebildiğinden yüksek frekans devrelerinde de tercih edilirler.
Küçük güçlüleri ısınmayla çok az direnç değişimi gösterdiğinden, ölçü aletlerinin ayarında örnek direnç olarak da kullanılırlar. Maliyetlerinin yüksek olması, çok yer kaplamaları ve büyük güçlü olanlarının ısınması gibi olumsuz yönleri vardır.
Elektronik devre elemanı olan direnç devrede akıma karşı bir zorluk göstererek akım sınırlaması yapar. Elektrik enerjisi direnç üzerinde ısıya dönüşerek harcanır. Özellikle hassas devre elemanlarının korunmasında, gerilim bölme, elektrik enerjisini ısıya dönüştürmek gibi ana amaçların yanında birçok farklı kullanım alanına da sahiptir.
Not: Direnç Fotoğrafı Temsilidir.
Dirençler çoğunlukla üç ayrı yapıda imal edilirler.
1- Tel sarımlı dirençler
2- Karbon dirençler
3- Metal film dirençler
Dirençler işlev amacına göre iki çeşittir.
1- Sabit dirençler
2- Ayarlanabilir dirençler.
Sabit Dirençler: Öngörülen sıcaklık ve toleransla, değeri sabit olan dirençlerdir.
Ayarlanabilir Dirençler: Öngörülen sıcaklık ve toleransla, maksimum ve minimum limitleri dahilindeki herhangi bir değerinde ayarlanabilir dirençler, potansiyometre veya trimpot olarakta bilinirler.
Direnç çeşitlerini uygun fiyat avantajı ile sitemizden satın alabilirsiniz.
1 Ω - 10Ω – 100Ω – 1KΩ – 10KΩ – 100KΩ – 1MΩ – 10MΩ – 100MΩ
1.000Ω = 1KΩ / 1.000KΩ / 1.000.000Ω = 1MΩ
Örnek Direnç Okuma: Kırmızı-Kırmızı-sarı-altın = 22x10.000 =220 KΩ tolerans %5
4 Bantlı direnç okuma
Direnç Değeri= (2 basamaklı sayı)×Çarpan - son bant tolerans
5 Bantlı direnç okuma
Direnç Değeri= (3 basamaklı sayı)×Çarpan – son bant tolerans
6 Bantlı direnç okuma
Direnç Değeri= (3 basamaklı sayı)×Çarpan – 5. Bant tolerans – 6.bant direncin sıcaklığa duyarlılığı
(6. basamak değeri) x (direnç değeri)/1.000.000
(ppm/c değeri) x (direnç değeri)/1.000.000
formülü bize 1 derece sıcaklık değişiminde direncin kaç Ohm (Ω) değişeceğini gösterir.
Örnek =kırmızı-kırmızı-siyah-turuncu-altın-kahverengi
(2) - (2) - (0) - (1000) - %5 - 100
100 x 220KΩ /1.000.000 = 22Ω (1 derece sıcaklık değişiminde direnç 22Ω değer değişecek.
Dirençler çoğunlukla üç ayrı yapıda imal edilirler.
1- Tel sarımlı dirençler
2- Karbon dirençler
3- Metal film dirençler
Dirençler işlev amacına göre iki çeşittir.
1- Sabit dirençler
2- Ayarlanabilir dirençler.
Sabit Dirençler: Öngörülen sıcaklık ve toleransla, değeri sabit olan dirençlerdir.
Ayarlanabilir Dirençler: Öngörülen sıcaklık ve toleransla, maksimum ve minimum limitleri dahilindeki herhangi bir değerinde ayarlanabilir dirençler, potansiyometre veya trimpot olarakta bilinirler.
Direnç çeşitlerini uygun fiyat avantajı ile sitemizden satın alabilirsiniz.
1 Ω - 10Ω – 100Ω – 1KΩ – 10KΩ – 100KΩ – 1MΩ – 10MΩ – 100MΩ
1.000Ω = 1KΩ / 1.000KΩ / 1.000.000Ω = 1MΩ
Örnek Direnç Okuma: Kırmızı-Kırmızı-sarı-altın = 22x10.000 =220 KΩ tolerans %5
4 Bantlı direnç okuma
Direnç Değeri= (2 basamaklı sayı)×Çarpan - son bant tolerans
5 Bantlı direnç okuma
Direnç Değeri= (3 basamaklı sayı)×Çarpan – son bant tolerans
6 Bantlı direnç okuma
Direnç Değeri= (3 basamaklı sayı)×Çarpan – 5. Bant tolerans – 6.bant direncin sıcaklığa duyarlılığı
(6. basamak değeri) x (direnç değeri)/1.000.000
(ppm/c değeri) x (direnç değeri)/1.000.000
formülü bize 1 derece sıcaklık değişiminde direncin kaç Ohm (Ω) değişeceğini gösterir.
Örnek =kırmızı-kırmızı-siyah-turuncu-altın-kahverengi
(2) - (2) - (0) - (1000) - %5 - 100
100 x 220KΩ /1.000.000 = 22Ω (1 derece sıcaklık değişiminde direnç 22Ω değer değişecek.
Diğer Direnç Çeşitlerimizi Direnç – Resistör Çeşitleri Kategorisinde bulabilirsiniz.
NOT: Ürün görseli temsilidir.
