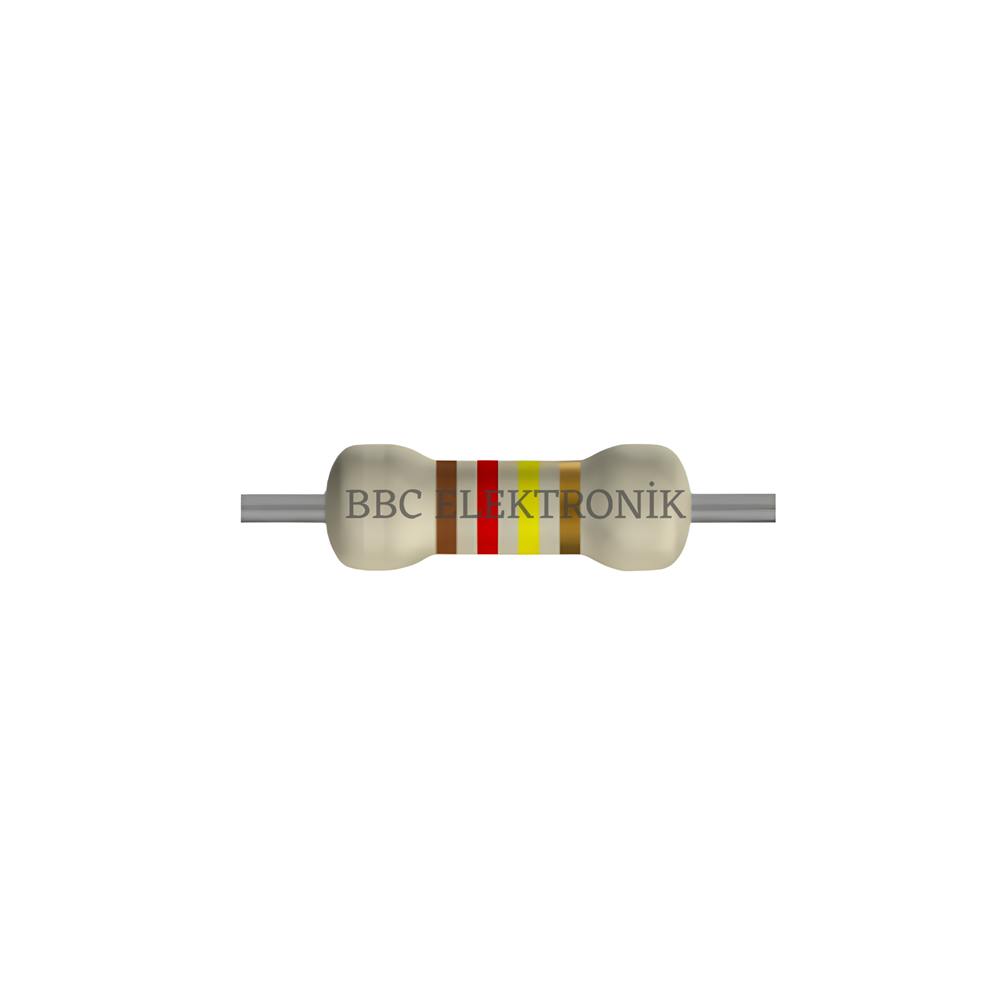

120 KOhm 1 Watt Direnç - Resistor, 120K

Renk Kodu : Kahverengi - Kırmızı - Sarı -  Altın

Elektronik devre elemanı olan direnç devrede akıma karşı bir zorluk göstererek akım sınırlaması yapar. Elektrik enerjisi direnç üzerinde ısıya dönüşerek harcanır. Özellikle hassas devre elemanlarının korunmasında, gerilim bölme, elektrik enerjisini ısıya dönüştürmek gibi ana amaçların yanında birçok farklı kullanım alanına da sahiptir.

Dirençler çoğunlukla üç ayrı yapıda imal edilirler.

1- Tel sarımlı dirençler

2- Karbon dirençler

3- Metal film dirençler

Dirençler işlev amacına göre iki çeşittir.

1- Sabit dirençler

2- Ayarlanabilir dirençler.

Sabit Dirençler: Öngörülen sıcaklık ve toleransla, değeri sabit olan dirençlerdir.

Ayarlanabilir Dirençler: Öngörülen sıcaklık ve toleransla, maksimum ve minimum limitleri dahilindeki herhangi bir değerinde ayarlanabilir dirençler, potansiyometre veya trimpot olarakta bilinirler.

Direnç çeşitlerini uygun fiyat avantajı ile sitemizden satın alabilirsiniz.



1 Ω - 10Ω – 100Ω – 1KΩ – 10KΩ – 100KΩ – 1MΩ – 10MΩ – 100MΩ

1.000Ω = 1KΩ / 1.000KΩ / 1.000.000Ω = 1MΩ

Örnek Direnç Okuma: Kırmızı-Kırmızı-sarı-altın = 22x10.000 =220 KΩ  tolerans %5

4 Bantlı direnç okuma

Direnç Değeri= (2 basamaklı sayı)×Çarpan - son bant tolerans

5 Bantlı direnç okuma

Direnç Değeri= (3 basamaklı sayı)×Çarpan – son bant tolerans

6 Bantlı direnç okuma

Direnç Değeri= (3 basamaklı sayı)×Çarpan – 5. Bant tolerans – 6.bant direncin sıcaklığa duyarlılığı

(6. basamak değeri) x (direnç değeri)/1.000.000

(ppm/c değeri) x (direnç değeri)/1.000.000

formülü bize 1 derece sıcaklık değişiminde direncin kaç Ohm (Ω) değişeceğini gösterir.
Örnek =kırmızı-kırmızı-siyah-turuncu-altın-kahverengi

           (2)    -     (2)   -    (0)   -   (1000) - %5  -   100

100 x 220KΩ /1.000.000 = 22Ω (1 derece sıcaklık değişiminde direnç 22Ω değer değişecek.



Diğer 1 WATT DİRENÇ Ürün Çeşitlerimizi 1W KOhm Serisi Kategorisinde bulabilirsiniz.

NOT: Ürün görseli temsilidir.
