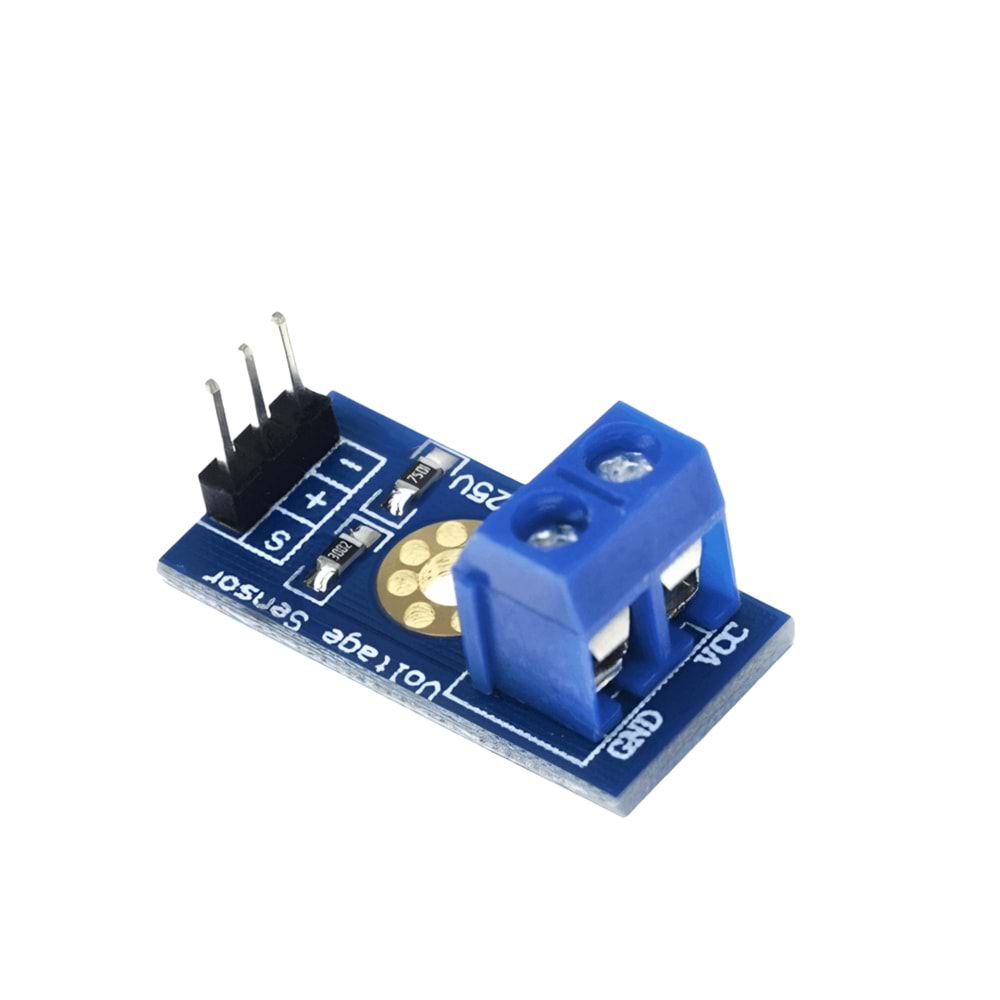

Standart Voltaj Algılama Sensörü

Bu modül dirençli bir bölücü prensip tasarımına dayanır, arayüz terminali giriş voltajını 5 kat azaltılır. Maksimum 25v giriş değeri vardır. Yani 25v vererek maksimum alabileceğiniz çıkış değeri 5v’tur.

Kablolama:

DC giriş konektörü:

Vcc'ye bağlı pozitif terminal,

NegatifBağlıGND

Çıkış arayüzü:

"+" 5 / 3.3V,

"-" Sonra GND,

"S" AD pinine bağlı bir arduino

Giriş Voltajı: DC 0 ~ 25V
Test Aralığı: DC 0.02445V ~ 25V
Analog Çözünürlük: 0.00489V

Diğer Arduino Ürün Çeşitlerimizi ARDUINO Kategorisinde bulabilirsiniz.

NOT: Ürün görseli temsilidir.
