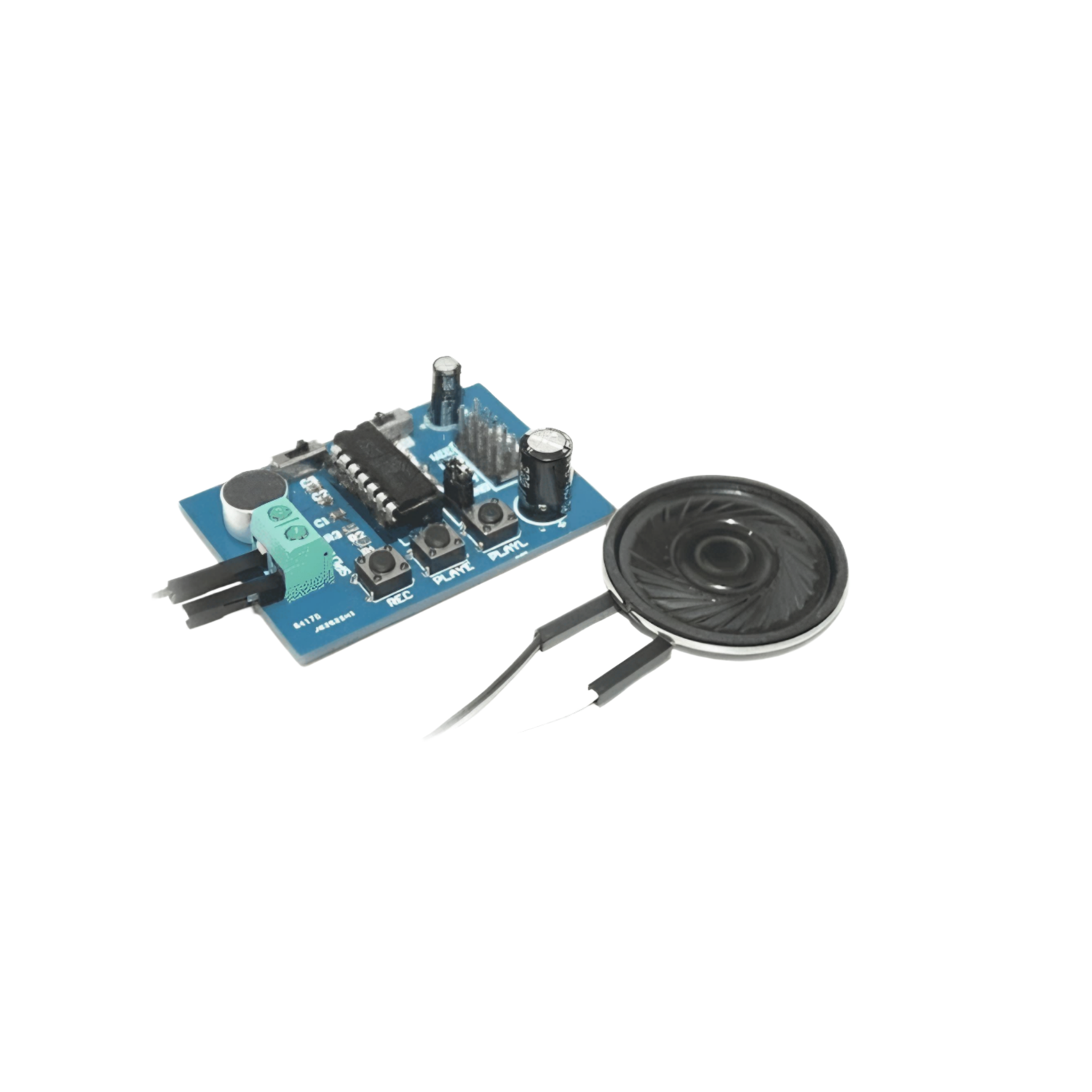

ISD1820 Ses Kayıt ve Çalma Modülü Mikrofonlu - Hoparlörlü

Üzerinde ISD1820 entegresi barındıran Ses Kayıt ve Çalma Modülü / Devresi, Arduino ve farklı platformlar ile beraber kullanabileceğiniz bir karttır.

Kart üzerine 10sn uzunluğunda doğal ses kaydı yapılabilmektedir. 0,5W 8 Ohm'luk hoparlörü ile kaydedilen ses dosyası çalınabilmektedir.

ISD1820 entegresinin tüm kontrol pinlerini kart üzerine çekilmiştir. Bu sayede Arduino başta olmak üzere bir çok mikrodenetleyici platformu üzerinden kontrol edilebilir.

Jumperlar yukardaki şekilde olduğu durumda REC tuşuna basıldığı durumda led yanarak, kayıt özelliği açılır ve ses kaydı işlemi basılı tutulduğu sürece devam etmektedir. Bir ses dosyası çalınırken kayıt yapılmaya çalışıldığında problem çıkabilir. Çalma işlemi bittikten sonra kayıt işlemi yapılmalıdır. PLAYE tuşuna bir kere basıldığında kaydedilen ses dosyası bir kere çalınmaktadır. PLAYL tuşuna ise basıldığı süre boyunca ses dosyayı çalınır.

Butonlardan bağımsız olarak kart üzerinde bulunan pinler ile de kontrol edilebilir. REC pini lojik 1 yapıldığında REC tuşuna basılmış gibi ses kaydına başlar. Aynı şekilde PLAYE veya PLAYL pinleri de Lojik 1 yapıldığında yine bu butonlara basılmış gibi çalışır. Kart bu şekilde Arduino ve farklı mikrodenetleyeci platformları ile kontrol edilebilir.

Kartın iki çalışma modu daha vardır. Sürekli çalma modu ve mikrofonun doğrudan hoparlöre bağlanma modu. Bu modlara kart üzerindeki jumperların yerleri değiştirilerek geçilebilir. Bu jumperların yerleri değiştirildiği durumda kesinlikle butonlara basılmaması gerekmektedir.

Jumperlar yukarıdaki konumda iken kart mikrofondan aldığı her sesi doğrudan hoparlöre vermektedir. Jumperlar bu 3 durumdan başka bir duruma sokulmaması gerekmektedir. Bu durumlar haricindeki kullanımlar karta zarar verilebilir. Hoparlör çıkışına bir amplifikatör devresi bağlanarak, daha güçlü hoparlörler de kullanılabilir.

Diğer Arduino Ürün Çeşitlerimizi ARDUINO Kategorisinde bulabilirsiniz.

NOT: Ürün görseli temsilidir.
